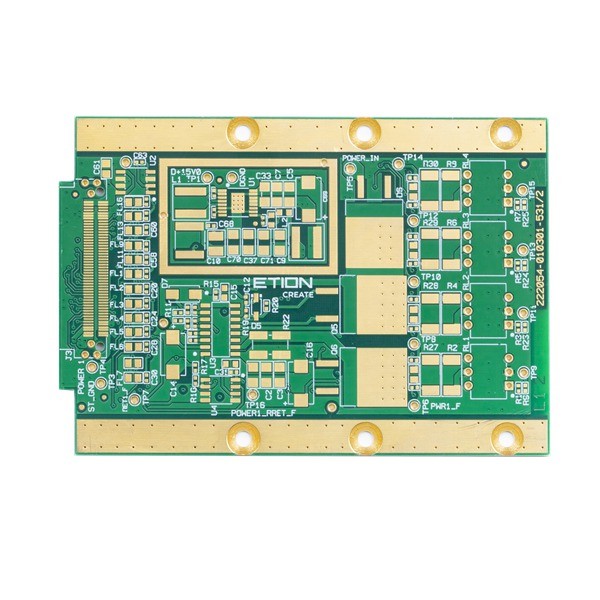

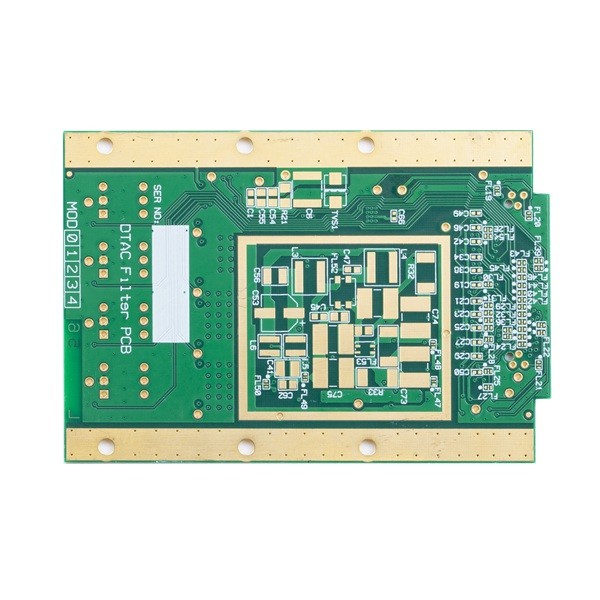

Assemblea a più strati del PWB dell'oro di immersione del circuito stampato 2U

Assemblea a più strati del PWB dell'oro di immersione del circuito stampato 2U

oro a più strati di immersione del circuito stampato 2U Assemblea del PWB di 6 strati

Fondato nel 2010, il circuito di Shenzhen Huashengxin è un produttore professionista per i circuiti stampato. Il circuito di HSX fornisce i servizi di produzione rapidi flessibili di giro (12hours a 72 ore) come pure il piccolo volume a grande fabbricazione del PWB del volume. I suoi bordi del PWB delle coperture 1~32L FR-4 dei prodotti, del PWB dell'IMS, di HDI, bordi ad alta frequenza di PTFE e bordi ecc. della Rigido-flessione.

I suoi prodotti sono ampiamente usati nei campi alta tecnologia quali le comunicazioni, le alimentazioni elettriche, le reti di computer, i prodotti digitali, controllo industriale, scienza ed educazione, apparecchi medici ed aerospaziale, ecc.

I vantaggi di HSX:
1) PWB fabbricante professionale per 10 anni
2) posizionamento di qualità superiore, linea di produzione professionale
3) tecnologia di fabbricazione stabile e matura
4) alta assicurazione di qualità di affidabilità
5) sistema di servizio completo del mercato
6) risposta rapida, consegna veloce

Strati massimi: 32layer (se più di 20 strati, devono esaminare la capacità)

Dimensione massima del pannello di rivestimento: 740* 500 millimetri (se più in gran parte di 600 millimetri, necessità di esaminare capacità)

Dimensione minima del pannello di rivestimento: 5 * 5mm

Materia prima: Pi +FR4, FR4, Rogers, AI ecc

Il PWB ha finito lo spessore del bordo: 0.2~4.0mm (se meno di 0,2 millimetri, o più di 4 millimetri devono esaminare) (se il ≤ 0.6mm di spessore del bordo, non può fare domanda per la superficie di HASL)

Spessore di rame di rame basso interno ed esterno: Min 0.3/0.5oz, 3oz massimo, 4-6oz di avanzamento

Rame esterno finito: 6oz

Arco e torsione: 0,075%

Dimensione del foro di minuto: 0.15mm (<0.15 millimetro deve esaminare la capacità)

Luogo di perforazione minimo di HDI: 0.08-0.10MM

Pista/lacuna del PWB: 3mil (0.075mm)

Profilo del PWB: Percorso/Punching/V-CUT

Spessore della maschera della lega per saldatura: 15-20um standard; Avanzato: 35um

Larghezza minima del ponte della maschera della lega per saldatura: 4mil verde, l'altro colore 4.8mil

La maschera della lega per saldatura ha tappato i fori: 0.1-0.5mm

Il colore della maschera della lega per saldatura: verde verde e opaco, nero blu, nero, opaco blu e opaco, giallo, rosso, bianco, ecc

Silkscreen del PWB: Bianco, nero ecc

Spessore della maschera di Peelable: 500-1000um

Film di ossidazione di OSP: 0.2-0.5um

FAQ:

1. Che servizio potete fornire?

Circuito stampato, Assemblea del circuito stampato, ordine rapido del prototipo

2. Quanto velocemente è il vostro termine d'esecuzione?

Bordo il più velocemente bordo rigido WDs, 2L e 4L 24H più veloce di 3 di HDI

3. Come ottenere citazione rapida?

Fornisca prego l'archivio del gerber ed i dati dettagliati del bordo (strato compreso, spessore del bordo, spessore di rame, trattamento di superficie, maschera della lega per saldatura e colore del silkscreen, richiesta speciale all'occorrenza, quantità della domanda, ecc)

Lista del campione:

termini di pagamento 4.What accettate?

: Trasferimento di cavo (T/T) o lettera di credito (L/C) o Paypal (soltanto per valore poco elevato più di meno di 500usd)
