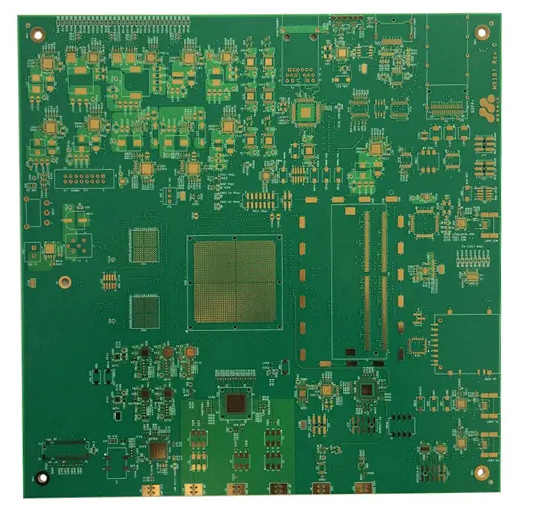

Controllo a più strati verde alto TG180 di impedenza dell'oro 3u di immersione del circuito

Controllo a più strati verde alto TG180 di impedenza dell'oro 3u di immersione del circuito

PWB di Matt Green di 16 strati

Il circuito di Huashengxin limitato è un produttore professionista per i circuiti stampato e fornisce i servizi di produzione rapidi flessibili di giro (12hours a 72 ore) come pure il piccolo volume a grande fabbricazione del PWB del volume. I prodotti comprendono il circuito stampato rigido di 1~32L FR-4, i bordi del PWB dell'IMS, di HDI, i bordi ad alta frequenza di PTFE ed i bordi ecc. della Rigido-flessione.

I prodotti di HSX sono ampiamente usati in molti campi alta tecnologia quali le comunicazioni, le alimentazioni elettriche, le reti di computer, i prodotti digitali, controllo industriale, scienza ed educazione, apparecchi medici ed aerospaziale, ecc.

Strati massimi: 32layer (se più di 20 strati, devono esaminare la capacità)

Dimensione massima del pannello di rivestimento: 740* 500 millimetri (se più in gran parte di 600 millimetri, necessità di esaminare capacità)

Dimensione minima del pannello di rivestimento: 5 * 5mm

Materia prima: Pi +FR4, FR4, Rogers, AI ecc

Spessore finito del bordo del circuito stampato: 0.2~4.0mm (se meno di 0,2 millimetri, o più di 4 millimetri devono esaminare) (se il ≤ 0.6mm di spessore del bordo, non può fare domanda per la superficie di HASL)

Lo spessore di rame del circuito stampato di rame basso interno ed esterno: Min 0.3/0.5oz, 3oz massimo, 4-6oz di avanzamento

Rame esterno finito: 6oz

Arco e torsione: 0,075%

Dimensione minima del foro: 0.15mm (<0.15 millimetro deve esaminare la capacità)

Luogo di perforazione minimo di HDI: 0.08-0.10MM

La pista/lacuna del circuito stampato: 3mil (0.075mm)

Il profilo del circuito stampato: Guida, perforante, V-CUT

Spessore della maschera della lega per saldatura del circuito stampato: 15-20um standard; Avanzato: 35um

Larghezza minima del ponte della maschera della lega per saldatura: 4mil verde, l'altro colore 4.8mil

La maschera della lega per saldatura ha tappato i fori: 0.1-0.5mm

Il colore della maschera della lega per saldatura: verde verde e opaco, nero blu, nero, opaco blu e opaco, giallo, rosso, bianco, ecc

Silkscreen del PWB: Bianco, nero ecc

Spessore della maschera di Peelable: 500-1000um

FAQ:

Q1: Che genere di formato di file del PWB potete accettare per produzione?
: Gerber, PROTEL 99SE, PROTEL DXP, PWB di POTERE, CAM350, ODB+ (.TGZ)

Q2. Che cosa qualunque altra informazione dovrebbe essere offerta eccezione fatta per l'archivio?

: Le specifiche seguenti sono necessarie per la citazione:
1) materiale di base
2) spessore del bordo:
3) spessore di rame
4) trattamento di superficie:
5) colore della maschera e del silkscreen della lega per saldatura
6) quantità

Q3. Nessun archivio del PWB file/GBR, ha soltanto il campione del PWB, può voi produrrlo per me?

: Sì, potremmo aiutarvi a clonare il PWB. Invii appena il PWB del campione noi, potremmo clonare la progettazione del PWB e risolverlo.

Q4. Che cosa è il BOM?

: BOM è Bill dei materiali che elencano le componenti richieste per sviluppare il vostro progetto. BOM comprendono il numero del pezzo, la marca, il designatore di riferimento, la quantità e la descrizione di parti che devono essere montate.

Q5. Dove i vostri circuiti sono fabbricati?

: Come a produttore professionista basato a Cina del PWB, tutti i circuiti sono fabbricati in Cina.
