2oz 2.4mm prototipo HDI del PWB di 6 strati rapidamente girano i circuiti stampato
Contattimi gratis campioni e buoni.
Whatsapp:0086 18588475571
Wechat: 0086 18588475571
Skype: sales10@aixton.com
Se avete di preoccupazione, forniamo la guida in linea di 24 ore.
xDettagli
| Strato del PWB | 6 PWB rapido di giro del prototipo HDI di strato | Marterial | FR4 TG150 |
|---|---|---|---|
| Maschera della lega per saldatura | TAIYO Black | Più piccola pista/lacuna del PWB | 3/3mil |
| Più piccolo foro | 0.1mm | Applicazione | prodotti digitali |
| Termine d'esecuzione | 24H più veloce per 2L e 4L | ||
| Evidenziare | 2oz prototipo del PWB di 6 strati,2.4mm prototipo del PWB di 6 strati,circuiti stampato rapidi di giro di 2.4mm |
||
Descrizione di prodotto

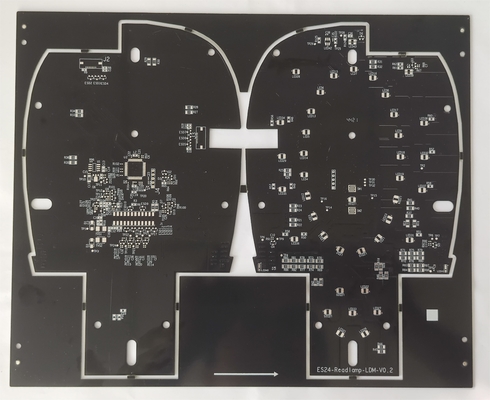

2oz 2.4mm prototipo HDI del PWB di 6 strati rapidamente girano i circuiti stampato
2oz 2.4mm 6 maschera rapida della lega per saldatura del nero del PWB di giro del prototipo HDI di strato
Il circuito di HSX copre mensilmente oltre 5.000 prodotti del PWB, da a un solo strato al PWB di 32L FR-4, dai bordi del PWB dell'IMS, di HDI, ai bordi ad alta frequenza di PTFE ed ai bordi della Rigido-flessione. Forniamo i servizi di produzione rapidi flessibili di giro (12 ore di ore di to72) come pure il piccolo volume a grande fabbricazione del PWB del volume.
I prodotti sono ampiamente usati nei campi alta tecnologia quali le comunicazioni, le alimentazioni elettriche, reti di computer, prodotti digitali, controllo industriale, scienza ed educazione, apparecchi medici e spazio aereo.
Strati massimi: 32layer (lo strato ≥20 deve esaminare)
Dimensione massima del pannello di rivestimento: 740* 500 millimetro (>600 millimetro deve esaminare)
Dimensione minima del pannello di rivestimento: 5 * 5mm
Materiale del PWB: Pi +FR4, FR4, Rogers…
Spessore del PWB: 0.2~4.0mm (<0.2 il millimetro, >4 millimetro deve esaminare) (≤ 0.6mm di spessore del bordo, non fanno domanda per la superficie di HASL)
spessore di rame di rame basso interno ed esterno: Min 0.3/0.5oz, 3oz massimo, 4-6oz di avanzamento
Arco e torsione: 0,075%
Dimensione del foro di minuto: 0.15mm (<0.15 millimetro deve esaminare)
Luogo di perforazione minimo di HDI: 0.08-0.10MM
Pista/lacuna del PWB: 3mil (0.075mm)
Profilo del PWB: Routing/V-CUT/Punching
Spessore della maschera della lega per saldatura: 15-20um standard; Avanzato: 35um
Larghezza minima del ponte della maschera della lega per saldatura: 4mil verde, l'altro colore 4.8mil
Fori di riempimento della maschera della lega per saldatura: 0.1-0.5mm
Il colore della maschera della lega per saldatura: verde verde e opaco, nero blu e opaco, giallo blu, nero, opaco, rosso, bianco, ecc
Silkscreen del PWB: Bianco, nero e come vostra richiesta
Spessore della maschera di Peelable: 500-1000um
Film di ossidazione di OSP: 0.2-0.5um
| Conteggio di strato del circuito: | 6L | Laminato del circuito: | FR4 TG150 |
| Rame di strato densamente: | 1/1/1/1/1/1/OZ | Spessore del bordo: | 2.4MM |
| Più piccola dimensione del foro: | 0.1mm | Più piccola pista/lacuna del PWB: | 3/3mil |
| Colore della maschera della lega per saldatura: | Colore nero KSM | Colore della matrice per serigrafia: | Bianco |
| La superficie del PWB ha finito: | OSP | Profilo del bordo: | Percorso |
| Applicazione del bordo del PWB: | prodotti digitali | ||
| Richiesta del requisito speciale: | HDI ha sepolto i vias e i vias ciechi, in due tappe impilano su | ||
FAQ:
Q1: È voi una fabbrica o la società commerciale?
: Sì, siamo la fabbrica, abbiamo la fabbricazione rapida indipendente del PWB del prototipo di giro & linee di produzione grandi del PWB del volume.
Q2: Che genere di formato di file del PWB potete accettare per produzione?
: Gerber, PROTEL 99SE, PROTEL DXP, PWB di POTERE, CAM350, ODB+ (.TGZ)
Q3: È il mio PWB archiva sicuro quando li presento a voi per fabbricare?
: Rispettiamo il copyright del cliente e mai non fabbricheremo il PWB per qualcun altro con i vostri archivi a meno che riceviamo il permesso scritto dal vostro lato, né divideremo questi archivi con tutti i altri terzi. E potremmo firmare NDA con il cliente se necessario.
Q4: Se non abbiamo archivio del PWB/archivio di Gerber, abbia soltanto il campione del PWB, può voi produrrlo per me?
: Sì, potremmo aiutarvi a clonare il PWB. Invii appena il PWB del campione noi, potremmo clonare la progettazione del PWB e risolverlo.
Q5: Che cosa è il vostro termine d'esecuzione standard per il PWB?
: Campione/prototipo (più di meno di 3sqm):
1-2 strati: 3 5working ai giorni (il più velocemente 24 ore per i servizi rapidi di giro)
4-8 strati: 7~12 giorni lavorativi (48hours più veloce per i servizi rapidi di giro)
Fabbricazione in serie (più di meno di 200sqm):
1-2 strati: 7 - 12 giorni lavorativi
4-8 strati: 10 - 15 giorni lavorativi
Q6: Che pagamento accettate?
: Trasferimento di cavo (T/T) o lettera di credito (L/C) o Paypal (soltanto per valore poco elevato più di meno di 500usd)
