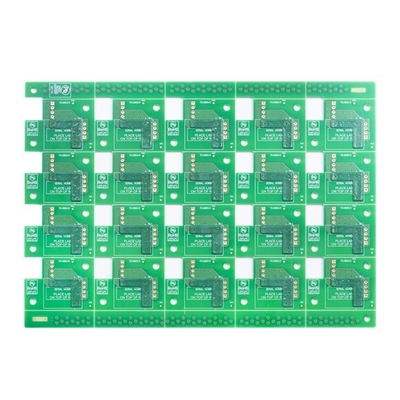

Immersion Gold Multilayer Circuit Board 6L FR4 Colore maschera di saldatura verde senza alogeni
Contattimi gratis campioni e buoni.
Whatsapp:0086 18588475571
Wechat: 0086 18588475571
Skype: sales10@aixton.com
Se avete di preoccupazione, forniamo la guida in linea di 24 ore.
xDettagli
| Nome del prodotto | Circuito stampato 6L | Materiale | FR4 privo di alogeni |
|---|---|---|---|
| Strato PCB | 6L | Spessore tavola | 1,6 mm |
| Spessore rame finito | 1/1/1/1/1/1OZ | Circuito stampato senza alogeni da 6 litri | 0,15 mm |
| Pista/gap Min.PCB | 3/3mil | Colore della maschera di saldatura | Verde |
| Richiesta speciale | materiale privo di alogeni; BGA | ||
| Evidenziare | Circuito multistrato Immersion Gold,circuito multistrato 6L,circuito stampato fr4 multistrato senza alogeni |
||
Descrizione di prodotto
Circuito stampato multistrato Immersion Gold 6L senza alogeni
Strati massimi: 32 strati (≥20 strati devono essere esaminati)
Dimensione massima del pannello di finitura: 740 * 500 MM (> 600 MM deve essere rivisto)
Dimensione minima del pannello di finitura: 5 * 5 mm
Foro minimo: 0,15 mm (<0,15 mm da rivedere)
Foro minimo HDI: 0,08-0,10 mm
Proporzioni: 15:1 (＞12:1 da rivedere)
Spessore scheda: 0,2~4,0 mm (＜0,2 mm,＞4 mm da rivedere)
Spessore del rame: strato interno ≤ 6 OZ (≥5 OZ per 4L, ≥4OZ per 6L, ≥3OZ per 8L e superiori devono essere rivisti)
Strato esterno copper≤ 10 OZ (≥5 OZ da rivedere)
Rame in fori≤ 5 OZ (≥1 OZ deve essere rivisto
Spazio minimo nello strato interno (unilaterale): 4~8L (incluso): campione: 4 mil;piccolo volume: 4,5 mil;
8~12L (incluso): campione: 5 mil;piccolo volume: 5,5 mil
12～18L(incluso): campione: 6 mil;piccolo volume: 6,5 mil
| Strato PCB | 6L | Materiale PCB | FR4 |
| Spessore rame | 1/1/1/1/1/1OZ | Spessore PCB | 1,6 mm |
| min.dimensione del foro | 0,15 mm | Traccia/gap Min.PCB: | 3/3mil |
| Maschera per saldatura PCB | Verde | Serigrafia PCB | Bianco |
| Superficie PCB finita | Immersione Oro | Schema PCB | Instradamento/V-CUT |
| Applicazione | dispositivi medici | ||
| Requisito speciale: | piccolo spazio di linea e gap: 3/3mil/min.tramite foro da 0,15 mm/privo di alogeni/controllo dell'impedenza/0,25 mm BGA | ||
ApplicazionediCircuito stampato PCB:
1, Telecomunicazione
2, Elettronica di consumo
3, monitor di sicurezza
4, Elettronica del veicolo
5, Casa intelligente
6, Controlli industriali
7, militare e difesa
8, automobilistico
9, casa intelligente
10, Automazione Industriale
11, Dispositivi Medici
12, Nuova Energia
E così via
FAQ:
1. Quale servizio puoi fornire?
Circuito stampato, assemblaggio di circuiti stampati, ordine di prototipo rapido
2. Quanto è veloce il tuo tempo di consegna?
Scheda HDI più veloce 3 WD, 2L e 4L Scheda rigida più veloce 24H
3. Come ottenere un preventivo rapido?
Si prega di fornire il file gerber e i dettagli della scheda (inclusi strato, spessore della scheda, spessore del rame, trattamento superficiale, maschera di saldatura e colore della serigrafia, richiesta speciale se presente, quantità richiesta, ecc.)
Elenco di esempio:
| Strato PCB | 4L |
| Superficie PCB | ENIG |
| Materiale PCB | FR4, TG135 |
| spessore Rame finito | 2/2/2/2 once |
| colore della maschera di saldatura | Doppio lato, rosso |
| Serigrafia | Doppio lato, nero |
| Quantità | 1000 pezzi, 2 settimane |
4. Quali termini di pagamento accettate?
A: Bonifico bancario (T/T) o lettera di credito (L/C) o Paypal (solo per piccoli valori inferiori a 500 usd)
