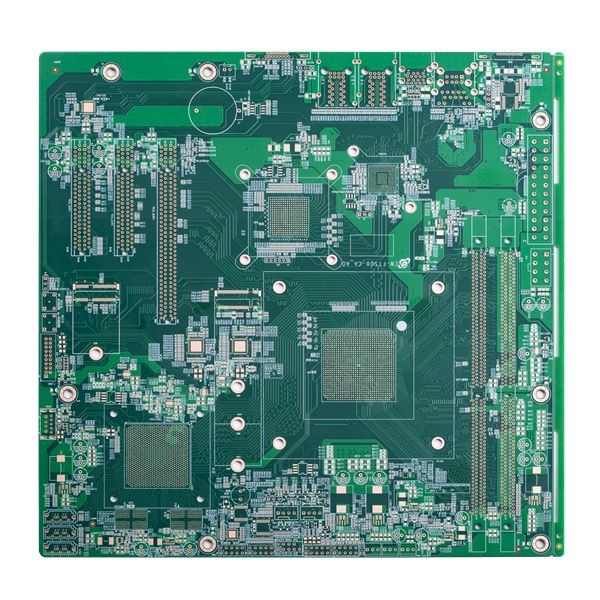

Rame pesante Multi oro di immersione del circuito di strato FR4 TG130

rame di rame pesante a più strati del foro dell'oro 30um di immersione di controllo di impedenza del circuito stampato 4L

circuito stampato 4L con il rame del foro 30um

Il circuito di Shenzhen Huashengxin è stato fondato nel 2010. È un produttore professionista del PWB. I suoi prodotti coprono da a un solo strato 32 al PWB di strato FR4, il PWB dell'IMS, i bordi di HDI, il PWB basso di rame, bordi ad alta frequenza di PTFE ed i bordi della Rigido-flessione, ecc. ed essi ampiamente si applicano dall'industria di comunicazione, i dispositivi delle alimentazioni elettriche, reti di computer ad industria aerospaziale. HSX fornisce i servizi di produzione rapidi flessibili di giro (12hours più veloce a 72 ore) ed anche il piccolo volume alle grandi produzioni del PWB del volume.

Strato: 1-32layer (dovrà valutare il bordo il suo layer>/=20L).

La dimensione massima del pannello di rivestimento è 740* 500mm, ma se il lato >600 millimetro del pannello, dovrà valutarlo.

La dimensione minima del pannello è 5 * 5mm.

Materie prime: FR4, Rogers, materiali senza alogeno e alti di TG, base di rame, base di Al, ecc

Spessore del PWB: 0.2~4.0mm (dovrà valutarlo ad in primo luogo se lo spessore è di meno di 0,2 millimetri, o più di 4 millimetri)

Spessore del rame del PWB: Layer≤ interno 6 OZ (ma spessore di rame ≥5 OZ per 4L, ≥4OZ per 6L, ≥3OZfor 8L e sopra sarà valutato)
Rame esterno di strato: ≤ 10 OZ (≥5 OZ deve essere valutato)

Tolleranza di torsione e dell'arco: 0,075%.

Dimensione minima del foro: 1) se lo spessore ≤2.0mm del bordo, dimensione minima del foro è 0.20mm. Se bordo thickness>2.0mm, dimensione minima del foro: aspetto ratio≤10 (per il tagliente)

                       2) Se il bordo thickness≤0.8mm, dimensione minima del foro è 0.10mm. Se il bordo thickness≤1.2mm, dimensione minima del foro è 0.15mm

Colore della maschera della lega per saldatura: Verde, verde opaco, blu, blu opaco, nero, nero opaco, giallo, rosso, bianco e come i clienti specificano.

Colore del Silkscreen: Bianco, nero e come i clienti specificano.

Superficie finita: HASL, IF-HASL, ENIG, Sn di immersione, OSP, ENIG selettivo + OSP, argento di immersione, ENEPIG, placcanti oro duro, ecc.

FAQ:

Q1: È voi una fabbrica o la società commerciale?
: Siamo e fabbrica del PWB a Shenzhen, Cina. Abbiamo la linea fabbricante del PWB del prototipo rapido indipendente di giro e linee di produzione di massa.

Q2: Che genere di formato di file del PWB potete accettare per produzione?
: Gerber, PROTEL 99SE, PROTEL DXP, PWB di POTERE, CAM350, ODB+ (.TGZ)

Q3: È il mio PWB archiva sicuro quando li presento a voi per fabbricare?
: Rispettiamo il copyright del cliente e mai non fabbricheremo il PWB per qualcun altro con i vostri archivi a meno che riceviamo il permesso scritto dal vostro lato, né divideremo questi archivi con tutti i terzi.  Potremmo firmare NDA con il cliente se necessario.

Q4: Se non abbiamo archivio del PWB/archivio di Gerber, abbia soltanto il campione del PWB, può voi produrrlo per me?
: Sì, potremmo aiutarvi a clonare il PWB.  Ma vi abbiamo bisogno di inviarci il PWB del campione, noi potremmo clonare la progettazione del PWB.

Q5: Che cosa è il vostro termine d'esecuzione standard per il PWB?

: Campione/prototipo (più di meno di 3sqm):
1-2 strati: 3 5working ai giorni (il più velocemente 24 ore per il giro rapido)
4-8 strati: 7~12 giorni lavorativi (48hours più veloce per il giro rapido)

Fabbricazione in serie (più di meno di 200sqm):
1-2 strati: 7 - 12 giorni lavorativi
4-8 strati: 10 - 15 giorni lavorativi

Q6: Che termini di pagamento accettate?
: Trasferimento di cavo (T/T), lettera di credito (L/C), Paypal (soltanto per valore poco elevato più di meno di 500usd)
