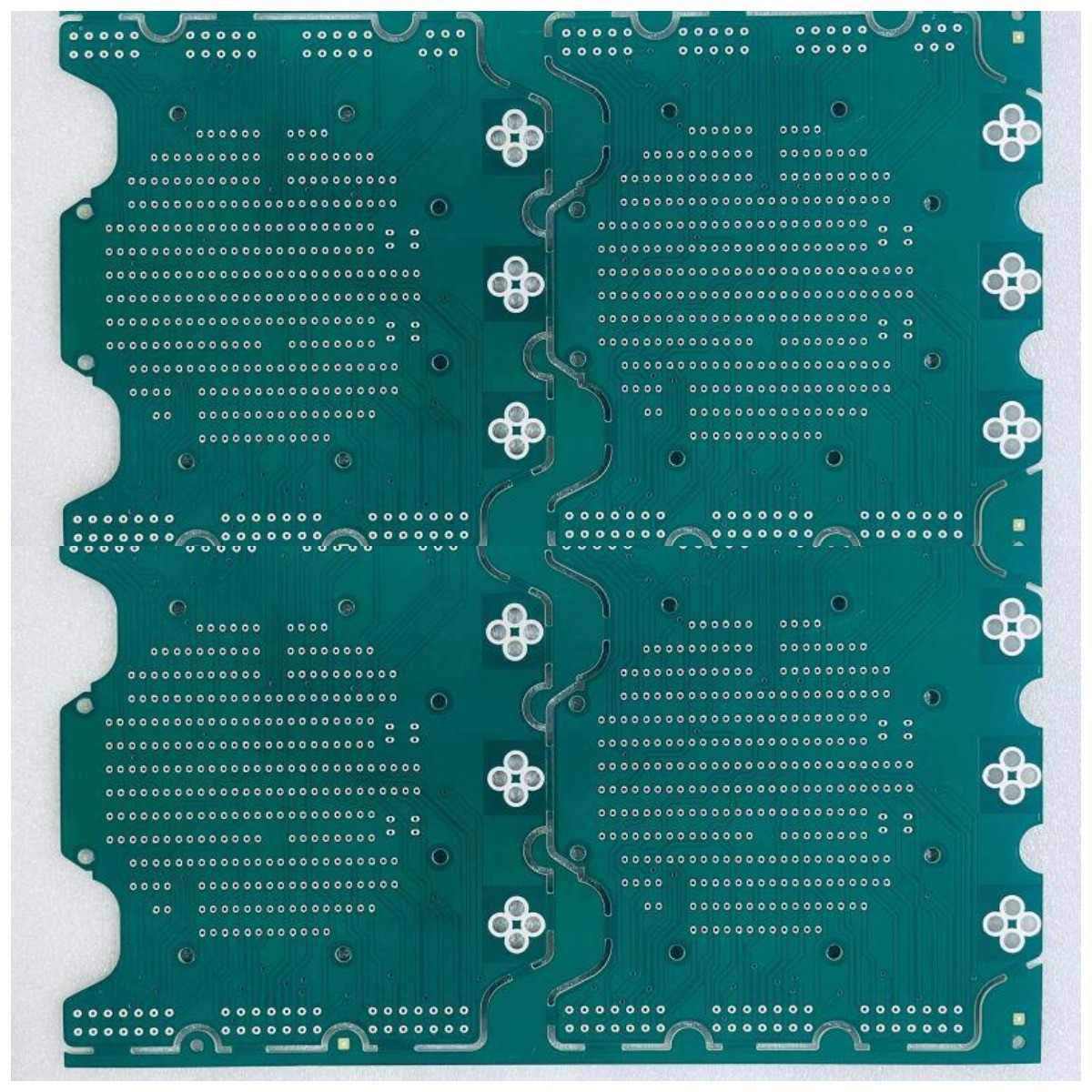

Circuito stampato a più strati di TG170 4L 3oz di rame pesante interno

il circuito stampato a più strati 4L 3oz di rame pesante 10oz di rame interno ha finito il controllo di rame esterno dell'impedenza

rame pesante del circuito stampato 4L

Bordi del PWB della copertura 1~32L FR-4 dei prodotti di HSX, del PWB dell'IMS, di HDI, bordi ad alta frequenza di PTFE e bordi ecc. della Rigido-flessione. Fornisce i servizi di produzione rapidi flessibili di giro (il più velocemente 12 ore - 72 ore) ed anche il piccolo volume per ammassare la fabbricazione del PWB del volume. I prodotti sono ampiamente usati nei campi alta tecnologia quali le comunicazioni, le alimentazioni elettriche, reti di computer, prodotti digitali, controllo industriale, scienza ed educazione, apparecchi medici e spazio aereo.

Strati massimi: 32layer (dovrà esaminare la capacità se strato di strato ≥20)

Dimensione massima del pannello di rivestimento: 740* 500mm (dovrà esaminare la capacità se pannello size>600mm)

Dimensione minima del pannello di rivestimento: 5 * 5mm (dovrà esaminare la capacità se dimensione del pannello<5mm>

Materiale del PWB: Pi +FR4, FR4, Rogers, base di rame, base di Al

Spessore del PWB: 0.2~4.0mm (se il bordo finito thickness<0.2 il millimetro, or>4 millimetro, dovrà valutare la capacità) (e se ≤ 0.6mm di spessore di oard, non faranno domanda per il treatement della superficie di HASL)

Spessore di rame di interno: Min 0.3/0.5oz, 3oz massimo, 4-6oz di avanzamento

Spessore di rame di rame esterno: 10oz massimo (dovrà valutare la capacità)

Arco e torsione: 0,075%

Dimensione minima del foro: 0.15mm (<0.15 millimetro deve esaminare)

Luogo di perforazione minimo di HDI: 0.08-0.10MM

Pista minima/lacuna del PWB: 3mil (0.075mm)

Profilo del PWB: Routing/V-CUT/Punching

Spessore della maschera della lega per saldatura: 15-20um standard; Avanzato: 35um

Larghezza minima del ponte della maschera della lega per saldatura: 4mil verde, l'altro colore 4.8mil

Fori di riempimento della maschera della lega per saldatura: 0.1-0.5mm

Il colore della maschera della lega per saldatura: verde verde e opaco, nero blu e opaco, giallo blu, nero, opaco, rosso, bianco, ecc

Silkscreen del PWB: Bianco, nero e come vostra richiesta

Spessore della maschera di Peelable: 500-1000um

Film di ossidazione di OSP: 0.2-0.5um

FAQ:

Q1: Che genere di formati di file del PWB potete accettare per produzione?
: Gerber, PROTEL 99SE, PROTEL DXP, PWB di POTERE, CAM350, ODB+ (.TGZ)

Q2. Che cosa qualunque altra informazione dovrebbe essere offerta eccezione fatta per l'archivio?

: Le specifiche seguenti sono necessarie per la citazione:
1) materiale di base
2) spessore del bordo:
3) spessore di rame
4) trattamento di superficie:
5) colore della maschera e del silkscreen della lega per saldatura
6) quantità di richiesta

Q3. Nessun archivio del PWB file/GBR, ha soltanto il campione del PWB, può voi produrrlo per me?

: Sì, potremmo aiutarvi a clonare il PWB. Ma abbiavi bisogno di inviarci il PWB del campione, noi potrebbe clonare la progettazione del PWB.

Q4. Che cosa è la lista di BOM?

: La lista di BOM è Bill dei materiali che elencano le componenti richieste per sviluppare il vostro progetto. La lista di BOM comprende il numero del pezzo, la marca, il designatore di riferimento, la quantità e la descrizione di parti che devono essere montate.

Q5. Dove i vostri circuiti sono fabbricati?

: Come a produttore professionista basato a Cina del PWB, tutti i circuiti sono fabbricati in Cina.
