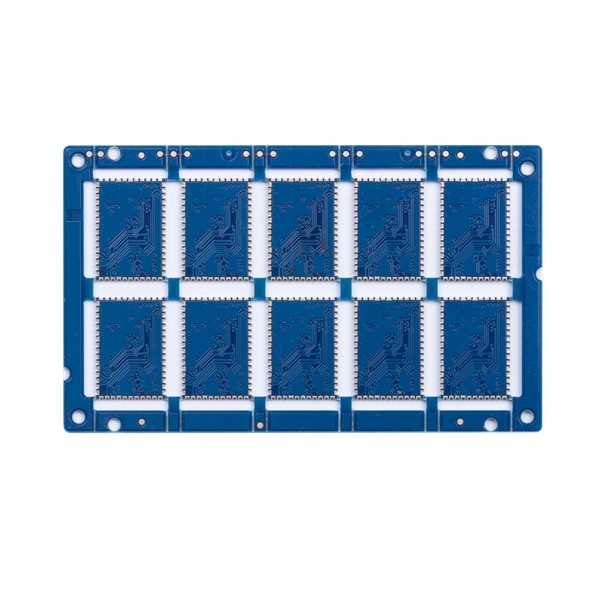

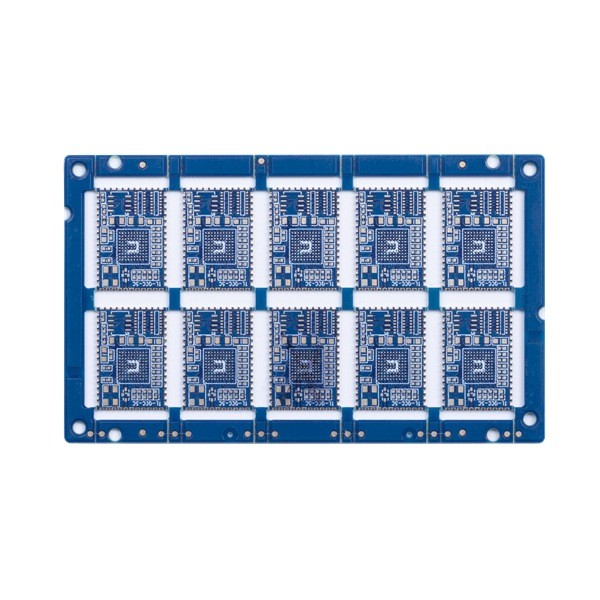

FR4 TG135 4 superficie 0.075mm di ENIG 2u del circuito stampato di strato

Circuito stampato a più strati del prototipo della classe 3 di IPC del foro del PWB del circuito stampato 4L mezzo

CIRCUITO STAMPATO DI 4 STRATI

Il circuito di HSX riguarda una superficie di produzione totale di 10.000 metri quadri, impiega oltre 350 lavoratori e produce più oltre 5.000 tipi del PWB ogni mese. I nostri prodotti sono ampiamente usati in molti industrie, comunicazioni, alimentazioni elettriche, reti di computer, prodotti digitali, controllo industriale, scienza ed educazione, apparecchi medici e spazio aereo, ecc.

Gli strati massimi è 32layer (lo strato ≥20 deve esaminare)

La dimensione massima del pannello di rivestimento è 740* 500 millimetri, ma se il lato >600 millimetro del pannello, dovrà esaminare il bordo

La dimensione minima del pannello di rivestimento è 5 * 5mm

Il materiale del PWB comprende il pi +FR4, FR4, Rogers, incissione all'acquaforte

La capacità di spessore del PWB è 0.2~4.0mm (necessità di esaminare quando <0>4 millimetri) (e non può fare la superficie di HASL con spessore del bordo

Spessore di rame di capacità di rame bassa interna ed esterna: Min 0.3/0.5oz, 3oz massimo, 4-6oz di avanzamento

Tolleranza di torsione e dell'arco: 0,075%

Dimensione minima del foro: 0.15mm (debba esaminare il bordo se più piccolo di 0,15 millimetri)

Capacità minima del luogo di perforazione di HDI: 0.08-0.10MM

Pista del PWB/capacità di lacuna: 3mil (0.075mm)

Metodo del profilo del PWB: Routing/V-CUT/Punching

Capacità di spessore della maschera della lega per saldatura: 15-20um standard; Avanzato: 35um

Capacità minima di larghezza del ponte della maschera della lega per saldatura: 4mil verde, l'altro colore 4.8mil

Capacità di riempimento dei fori della maschera della lega per saldatura: 0.1-0.5mm

Il colore della maschera della lega per saldatura copre il verde verde e opaco, nero blu e opaco, giallo blu, nero, opaco, rosso, bianco, ecc

Il silkscreen del PWB include bianco, nero e come vostra richiesta

Capacità di spessore della maschera di Peelable: 500-1000um

Film di ossidazione di capacità di OSP: 0.2-0.5um

I vantaggi del circuito di HSX:
1)PWB professionale di fabbricazione per 10 anni
2)Posizionamento di qualità superiore, linea di produzione professionale
3)Tecnologia di fabbricazione stabile e matura
4)Alta assicurazione di qualità di affidabilità
5)Sistema di servizio completo del mercato
6)Risposta rapida, consegna veloce

FAQ:

Q1: Che genere di formato di file del PWB potete accettare per produzione?
: Gerber, PROTEL 99SE, PROTEL DXP, PWB di POTERE, CAM350, ODB+ (.TGZ)

Q2. Che cosa qualunque altra informazione dovrebbe essere offerta eccezione fatta per l'archivio?

: Le specifiche seguenti sono necessarie per la citazione:
1) materiale di base
2) spessore del bordo:
3) spessore di rame
4) trattamento di superficie:
5) colore della maschera e del silkscreen della lega per saldatura
6) quantità

Q3. Nessun archivio del PWB file/GBR, ha soltanto il campione del PWB, può voi produrrlo per me?

: Sì, potremmo aiutarvi a clonare il PWB. Invii appena il PWB del campione noi, potremmo clonare la progettazione del PWB e risolverlo.

Q4. Che cosa è il BOM?

: BOM è Bill dei materiali che elencano le componenti richieste per sviluppare il vostro progetto. BOM comprendono il numero del pezzo, la marca, il designatore di riferimento, la quantità e la descrizione di parti che devono essere montate.

Q5. Dove i vostri circuiti sono fabbricati?

: Come a produttore professionista basato a Cina del PWB, tutti i circuiti sono fabbricati in Cina.
