Piccolo percorso lungo 2OZ Min Copper Small Hole del circuito stampato di 8 strati

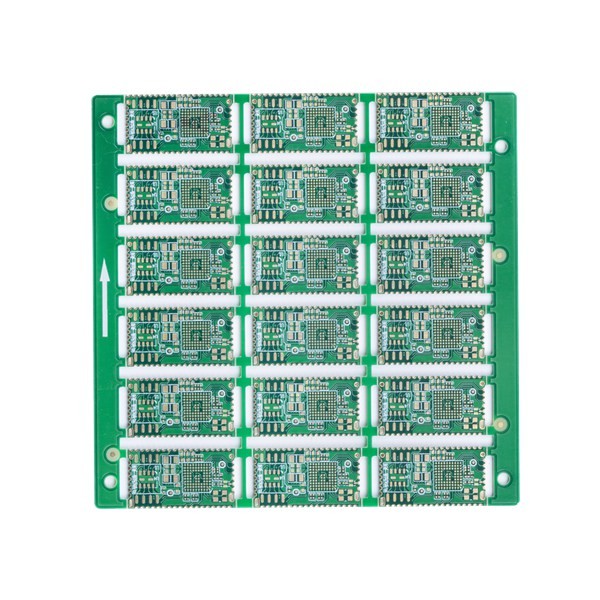

Foro lungo a più strati di percorso 2OZ Min Copper del PWB del piccolo circuito del circuito stampato del circuito stampato 8L piccolo

CIRCUITO STAMPATO DI 8 STRATI

Fondato nel 2010, il circuito di Shenzhen Huashengxin è un produttore professionista per i circuiti stampato. Bordi del PWB della copertura 1~32L FR-4 dei prodotti di Huashengxin, del PWB dell'IMS, di HDI, bordi ad alta frequenza di PTFE e bordi ecc. della Rigido-flessione. Forniamo i servizi di produzione rapidi flessibili di giro (12hours a 72 ore) come pure il piccolo volume a grande fabbricazione del PWB del volume. Ed i nostri prodotti ampiamente si applicano dall'industria di comunicazione, i dispositivi delle alimentazioni elettriche, reti di computer ad industria aerospaziale.

Strati: 1-32layer, se lo strato è 20L o giumenta che 20L, dovrà esaminare il bordo.

La dimensione massima del pannello di rivestimento è 740* 500 millimetri, ma se il lato >600 millimetro del pannello, dovrà esaminarlo.

La dimensione minima del pannello è 5 * 5mm.

Le materie prime dei circuiti stampato includono FR4, Rogers, materiali senza alogeno e alti di TG…

Tempi ciechi e sepolti della stampa della laminazione dei fori: Stampa con lo stesso centro ≤3times (necessità di periodi >3 di esaminare)

La capacità di spessore del PWB proviene da 0.2~4.0mm, se lo spessore è di meno di 0,2 millimetri, o più di 4 millimetri, dovranno esaminarlo inizialmente.

Capacità di spessore del rame del PWB: Layer≤ interno 6 OZ (ma spessore di rame ≥5 OZ per 4L, ≥4OZ per 6L, ≥3OZfor 8L e sopra sarà esaminato)

Rame esterno di strato: ≤ 10 OZ (≥5 OZ deve esaminare)

La tolleranza di torsione e dell'arco è 0,075%.

Dimensione minima del foro: 1) se spessore ≤2.0mm, dimensione minima 0.20mm del bordo del foro. Se bordo thickness>2.0mm, dimensione minima del foro: aspetto ratio≤10 (per il tagliente)

2) Se bordo thickness≤0.8mm, dimensione minima 0.10mm del foro. Se bordo thickness≤1.2mm, dimensione minima 0.15mm del foro

Colore della maschera della lega per saldatura: Verde verde e opaco, nero blu e opaco, giallo blu, nero, opaco, rosso, bianco e come vostra richiesta.

Colore del Silkscreen: Bianco, nero e come vostra richiesta

Superficie finita: HASL, IF-HASL, ENIG, Sn di immersione, OSP, ENIG selettivo + OSP, argento di immersione, ENEPIG, placcanti oro duro, ecc.

FAQ:

Q1: Che genere di formato di file del PWB potete accettare per produzione?
: Gerber, PROTEL 99SE, PROTEL DXP, PWB di POTERE, CAM350, ODB+ (.TGZ)

Q2. Che cosa qualunque altra informazione dovrebbe essere offerta eccezione fatta per l'archivio?

: Le specifiche seguenti sono necessarie per la citazione:
1) materiale di base
2) spessore del bordo:
3) spessore di rame
4) trattamento di superficie:
5) colore della maschera e del silkscreen della lega per saldatura
6) quantità

Q3. Nessun archivio del PWB file/GBR, ha soltanto il campione del PWB, può voi produrrlo per me?

: Sì, potremmo aiutarvi a clonare il PWB. Invii appena il PWB del campione noi, potremmo clonare la progettazione del PWB e risolverlo.

Q4. Che cosa è il BOM?

: BOM è Bill dei materiali che elencano le componenti richieste per sviluppare il vostro progetto. BOM comprendono il numero del pezzo, la marca, il designatore di riferimento, la quantità e la descrizione di parti che devono essere montate.

Q5. Dove i vostri circuiti sono fabbricati?

: Come a produttore professionista basato a Cina del PWB, tutti i circuiti sono fabbricati in Cina.
