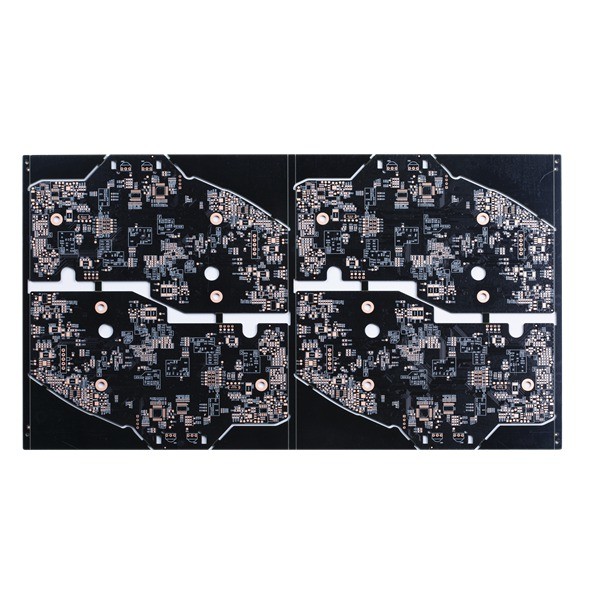

maschera a più strati rigida della lega per saldatura del nero del circuito stampato 4L con il film di ossidazione di OSP

Circuito stampato rigido stampato a più strati del circuito 4L con il circuito stampato principale della maschera blu della lega per saldatura

circuito stampato rigido 4L con la maschera blu della lega per saldatura

Il circuito di Shenzhen Huashengxin è un produttore professionista per i circuiti stampato, fornente i servizi di produzione rapidi flessibili di giro (12hours a 72 ore), il piccolo volume come pure la grande fabbricazione del PWB del volume. I prodotti copre da a un solo strato a 32 strati, tipi di prodotto variano FR-4 dal PWB, il PWB dell'IMS, i bordi di HDI, bordi ad alta frequenza di PTFE, ai bordi della Rigido-flessione.

I baords del circuito stampato sono ampiamente usati nei campi alta tecnologia, il prodotto di comunicazione, potere hanno fornito i dispositivi, reti di computer sistemano, prodotti digitali, facilità di controllo industriali, dispositivi di educazione e di scienza, apparecchi medici e campo aerospaziale ecc.

Strati massimi: 32layer (se più di 20 strati, devono esaminare la capacità)

Dimensione massima del pannello di rivestimento: 740* 500 millimetri (se più in gran parte di 600 millimetri, necessità di esaminare capacità)

Dimensione minima del pannello di rivestimento: 5 * 5mm
Materia prima: Pi +FR4, FR4, Rogers, AI ecc
Il PWB ha finito lo spessore del bordo: 0.2~4.0mm (se meno di 0,2 millimetri, o più di 4 millimetri devono esaminare) (se il ≤ 0.6mm di spessore del bordo, non può fare domanda per la superficie di HASL)

Spessore di rame di rame basso interno ed esterno: Min 0.3/0.5oz, 3oz massimo, 4-6oz di avanzamento

Rame esterno finito: 6oz

Arco e torsione: 0,075%

Dimensione del foro di minuto: 0.15mm (<0.15 millimetro deve esaminare la capacità)

Luogo di perforazione minimo di HDI: 0.08-0.10MM
Pista/lacuna del PWB: 3mil (0.075mm)
Profilo del PWB: Percorso/Punching/V-CUT

Spessore della maschera della lega per saldatura: 15-20um standard; Avanzato: 35um

Larghezza minima del ponte della maschera della lega per saldatura: 4mil verde, l'altro colore 4.8mil

La maschera della lega per saldatura ha tappato i fori: 0.1-0.5mm

Il colore della maschera della lega per saldatura: verde verde e opaco, nero blu, nero, opaco blu e opaco, giallo, rosso, bianco, ecc
Silkscreen del PWB: Bianco, nero ecc

Spessore della maschera di Peelable: 500-1000um
Film di ossidazione di OSP: 0.2-0.5um


FAQ:

1. Che servizio potete fornire?

: Circuito stampato rigido, PWB flessibile, bordo di HDI, circuito stampato basso di rame, Assemblea del circuito stampato, prototipo rapido, ordine di Rapido-giro.

2. Quanto velocemente è il vostro termine d'esecuzione?

: Il più velocemente 3 WDs per il bordo di HDI, il bordo più veloce 24H per 2L standard e 4LRigid.

3. Come posso ottenere una citazione?

: Potete chiedere una richiesta tradizionale di citazione inviando il email alla nostra scatola lenayang@hsxcircuit.com del email o sales07@hsxcircuit.com e noi la citeranno normalmente entro 24 ore (il progetto speciale avrà bisogno di più tempo), non dimenticano di accludere i vostri archivi di Gerber e tutti gli altri archivi necessari per la citazione del PWB.
Ed anche, potete contattarci direttamente nel sito Web fornendo l'archivio e la specificazione del gerber.

termini di pagamento 4.What accettate?

: Trasferimento di cavo (T/T) o lettera di credito (L/C) o Paypal (soltanto per valore poco elevato più di meno di 500usd)
