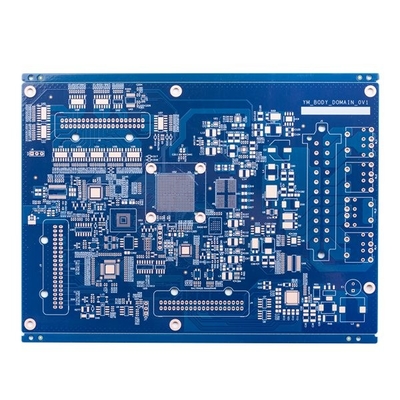

rendendo a prototipo il circuito stampato rigido 8 superficie a più strati di strato OSP

Circuito stampato a più strati dello spazio in bianco del PWB del prototipo dell'Assemblea del circuito stampato del circuito stampato

Controllo rigido di impedenza della maschera della lega per saldatura di FLEX Printed Circuit Board Blue di 8 strati

Fondato nel 2010, il circuito di Shenzhen Huashengxin è un produttore professionista per i circuiti stampato. Il circuito di HSX fornisce i servizi di produzione rapidi flessibili di giro (12hours a 72 ore) come pure il piccolo volume a grande fabbricazione del PWB del volume. I suoi bordi del PWB delle coperture 1~32L FR-4 dei prodotti, del PWB dell'IMS, di HDI, bordi ad alta frequenza di PTFE e bordi ecc. della Rigido-flessione.

I suoi prodotti sono ampiamente usati nei campi alta tecnologia quali le comunicazioni, le alimentazioni elettriche, le reti di computer, i prodotti digitali, controllo industriale, scienza ed educazione, apparecchi medici ed aerospaziale, ecc.

I vantaggi di HSX:
1)PWB professionale di fabbricazione per 10 anni
2)Posizionamento di qualità superiore, linea di produzione professionale
3)Tecnologia di fabbricazione stabile e matura
4)Alta assicurazione di qualità di affidabilità
5)Sistema di servizio completo del mercato
6)Risposta rapida, consegna veloce

Strati massimi: 32layer (se più di 20 strati, devono esaminare la capacità)

Dimensione massima del pannello di rivestimento: 740* 500 millimetri (se più in gran parte di 600 millimetri, necessità di esaminare capacità)

Dimensione minima del pannello di rivestimento: 5 * 5mm

Materia prima: Pi +FR4, FR4, Rogers, AI ecc

Il PWB ha finito lo spessore del bordo: 0.2~4.0mm (se meno di 0,2 millimetri, o più di 4 millimetri devono esaminare) (se il ≤ 0.6mm di spessore del bordo, non può fare domanda per la superficie di HASL)

Spessore di rame di rame basso interno ed esterno: Min 0.3/0.5oz, 3oz massimo, 4-6oz di avanzamento

Rame esterno finito: 6oz

Arco e torsione: 0,075%

Dimensione minima del foro: 0.15mm (<0.15 millimetro deve esaminare la capacità)

Luogo di perforazione minimo di HDI: 0.08-0.10MM

Pista/lacuna del PWB: 3mil (0.075mm)

Profilo del PWB: Percorso/Punching/V-CUT

Spessore della maschera della lega per saldatura: 15-20um standard; Avanzato: 35um

Larghezza minima del ponte della maschera della lega per saldatura: 4mil verde, l'altro colore 4.8mil

La maschera della lega per saldatura ha tappato i fori: 0.1-0.5mm

Il colore della maschera della lega per saldatura: verde verde e opaco, nero blu, nero, opaco blu e opaco, giallo, rosso, bianco, ecc

Silkscreen del PWB: Bianco, nero ecc

Spessore della maschera di Peelable: 500-1000um

Film di ossidazione di OSP: 0.2-0.5um

FAQ:

1. Che servizio potete fornire?

Circuito stampato, Assemblea del circuito stampato, ordine rapido del prototipo

2. Quanto velocemente è il vostro termine d'esecuzione?

Bordo il più velocemente bordo rigido WDs, 2L e 4L 24H più veloce di 3 di HDI

3. Come ottenere citazione rapida?

Fornisca prego l'archivio del gerber ed i dati dettagliati del bordo (strato compreso, spessore del bordo, spessore di rame, trattamento di superficie, maschera della lega per saldatura e colore del silkscreen, richiesta speciale all'occorrenza, quantità della domanda, ecc)

Lista del campione:

termini di pagamento 4.What accettate?

: Trasferimento di cavo (T/T) o lettera di credito (L/C) o Paypal (soltanto per valore poco elevato più di meno di 500usd)
