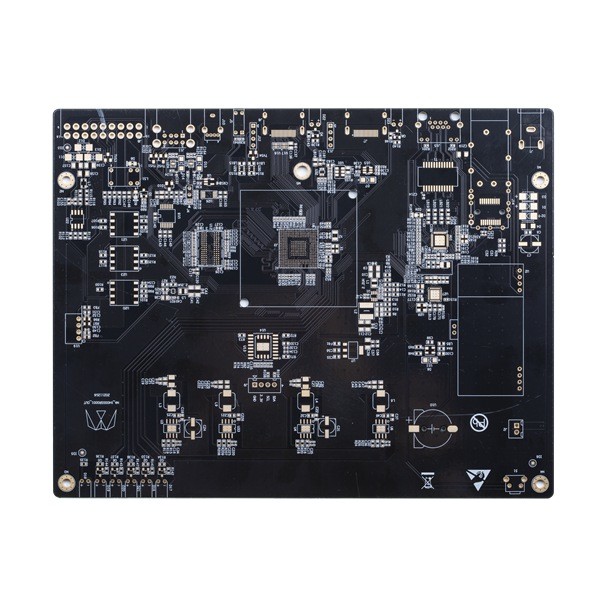

4 maschera spessa a più strati della lega per saldatura del nero del circuito stampato di strato 4.0mm TG135

Il circuito su ordinazione a più strati del PWB della maschera 4L della lega per saldatura del nero del circuito stampato fa il vostro proprio circuito

un PWB rigido di 4 strati con la piccola dimensione del foro

Il circuito di HSX copre mensilmente oltre 5.000 prodotti del PWB, da a un solo strato al PWB di 32L FR-4, dai bordi del PWB dell'IMS, di HDI, ai bordi ad alta frequenza di PTFE ed ai bordi della Rigido-flessione. Forniamo i servizi di produzione rapidi flessibili di giro (12 ore di ore di to72) come pure il piccolo volume a grande fabbricazione del PWB del volume.

I prodotti sono ampiamente usati nei campi alta tecnologia quali le comunicazioni, le alimentazioni elettriche, reti di computer, prodotti digitali, controllo industriale, scienza ed educazione, apparecchi medici ed aerospaziale, ecc.

Strati massimi: 32layer (se più di 20 strati, devono esaminare la capacità)

Dimensione massima del pannello di rivestimento: 740* 500 millimetri (se più in gran parte di 600 millimetri, necessità di esaminare capacità)

Dimensione minima del pannello di rivestimento: 5 * 5mm

Materia prima: Pi +FR4, FR4, Rogers, AI ecc

Il PWB ha finito lo spessore del bordo: 0.2~4.0mm (se meno di 0,2 millimetri, o più di 4 millimetri devono esaminare) (se il ≤ 0.6mm di spessore del bordo, non può fare domanda per la superficie di HASL)

Spessore di rame di rame basso interno ed esterno: Min 0.3/0.5oz, 3oz massimo, 4-6oz di avanzamento

Rame esterno finito: 6oz

Arco e torsione: 0,075%

Dimensione minima del foro: 0.15mm (<0.15 millimetro deve esaminare la capacità)

Luogo di perforazione minimo di HDI: 0.08-0.10MM

Pista/lacuna del PWB: 3mil (0.075mm)

Profilo del PWB: Percorso/Punching/V-CUT

Spessore della maschera della lega per saldatura: 15-20um standard; Avanzato: 35um

Larghezza minima del ponte della maschera della lega per saldatura: 4mil verde, l'altro colore 4.8mil

La maschera della lega per saldatura ha tappato i fori: 0.1-0.5mm

Il colore della maschera della lega per saldatura: verde verde e opaco, nero blu, nero, opaco blu e opaco, giallo, rosso, bianco, ecc

Silkscreen del PWB: Bianco, nero ecc

Spessore della maschera di Peelable: 500-1000um

Film di ossidazione di OSP: 0.2-0.5um

FAQ:
Q1: Come posso ottenere una citazione?
: Prego inviici l'archivio del gerber con il formato Gerber, PROTEL 99SE, PROTEL DXP, il PWB di POTERE, CAM350, ODB e fornisca le quantità della domanda. Forniremo di conseguenza la citazione.

Q2: Potete fabbricare il PCBs da un file di immagini?
: No. Ma se potete inviarci un PWB del campione, potremmo clonare la sua progettazione e sistemarci la cosa.

Q3: Avete PWB in azione.
: La maggior parte dei bordi del PWB sono personalizzati ed hanno progettazioni differenti, noi le producono secondo gli archivi del gerber forniti dai clienti.

Q4: Che materiali FR4 usate solitamente?

: Kingboard, ITEQ, Shengyi…

Q5: Che genere di modo della spedizione usate solitamente?
: Per piccolo ordine del volume, suggeriamo sempre di spedire i bordi da DHL, UPS, servizio di porta in porta di Fedex, potremmo usare il vostro conto di spedizione per fare la raccolta o usare il nostro conto per spedire nel termine di consegna di DDU (dazio doganale non pagato).
E per grande ordine del volume, comprimere il costo del trasporto, suggeriremo di sistemare la spedizione da aria o dal mare, naturalmente, se avete vostro proprio spedizioniere e potete fornirci informazioni, possiamo contattarli per sistemare la spedizione.
