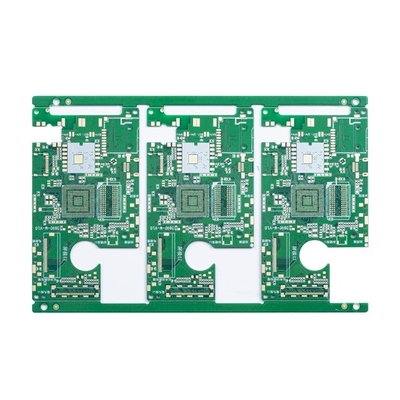

Superficie di ENIG 3u circuito stampato del prototipo della maschera della lega per saldatura di verde del PWB di 6 strati
Contattimi gratis campioni e buoni.
Whatsapp:0086 18588475571
Wechat: 0086 18588475571
Skype: sales10@aixton.com
Se avete di preoccupazione, forniamo la guida in linea di 24 ore.
xDettagli
| Strato del PWB | Circuito stampato rigido di 6 strati | Marterial | FR4 TG150 |
|---|---|---|---|
| Superficie del PWB | ENIG 3u | Maschera della lega per saldatura | Verde |
| Più piccola pista/lacuna del PWB | 3/4mil | Più piccolo foro | 0.20mm |
| Applicazione | Alimentazioni elettriche | Termine d'esecuzione | 24H più veloce per 2L e 4L |
| Evidenziare | ENIG 3u un PWB di 6 strati,Prototipo un PWB di 6 strati,Circuito stampato del prototipo di 6 strati |
||
Descrizione di prodotto
Il circuito stampato a più strati prototipo del PWB di 6 strati ha stampato il circuito stampato dello spazio in bianco del circuito
Circuito stampato rigido di 6 strati
Il circuito di HSX copre mensilmente oltre 5.000 prodotti del PWB, da a un solo strato al PWB di 32L FR-4, dai bordi del PWB dell'IMS, di HDI, ai bordi ad alta frequenza di PTFE ed ai bordi della Rigido-flessione. Forniamo i servizi di produzione rapidi flessibili di giro (12 ore di ore di to72) come pure il piccolo volume a grande fabbricazione del PWB del volume.
I prodotti sono ampiamente usati nei campi alta tecnologia quali le comunicazioni, le alimentazioni elettriche, reti di computer, prodotti digitali, controllo industriale, scienza ed educazione, apparecchi medici e spazio aereo.
Strati massimi: 32layer (lo strato ≥20 deve esaminare)
Dimensione massima del pannello di rivestimento: 740* 500 millimetro (>600 millimetro deve esaminare)
Dimensione minima del pannello di rivestimento: 5 * 5mm
Materiale del PWB: Pi +FR4, FR4, Rogers…
Spessore del PWB: 0.2~4.0mm (<0.2 il millimetro, >4 millimetro deve esaminare) (≤ 0.6mm di spessore del bordo, non fanno domanda per la superficie di HASL)
spessore di rame di rame basso interno ed esterno: Min 0.3/0.5oz, 3oz massimo, 4-6oz di avanzamento
Arco e torsione: 0,075%
Dimensione del foro di minuto: 0.15mm (<0.15 millimetro deve esaminare)
Luogo di perforazione minimo di HDI: 0.08-0.10MM
Pista/lacuna del PWB: 3mil (0.075mm)
Profilo del PWB: Routing/V-CUT/Punching
Spessore della maschera della lega per saldatura: 15-20um standard; Avanzato: 35um
Larghezza minima del ponte della maschera della lega per saldatura: 4mil verde, l'altro colore 4.8mil
Fori di riempimento della maschera della lega per saldatura: 0.1-0.5mm
Il colore della maschera della lega per saldatura: verde verde e opaco, nero blu e opaco, giallo blu, nero, opaco, rosso, bianco, ecc
Silkscreen del PWB: Bianco, nero e come vostra richiesta
Spessore della maschera di Peelable: 500-1000um
Film di ossidazione di OSP: 0.2-0.5um
| Conteggi di strato: | 6 strati | Laminato del circuito: | FR4, TG150 |
| Spessore di rame differente: | 1/1/1/1/1/1OZ | Bordo del PWB densamente: | 1,0 MILLIMETRI |
| Più piccolo luogo di perforazione meccanico: | 0,20 millimetri | Linea distanza/spazio di minuto: | 3/4mil |
| Colore della maschera della lega per saldatura: | Verde | Il colore delle leggende: | Bianco |
| La superficie del PWB ha finito: | Oro 3u di immersione | Profilo del bordo: | Milling+V-CUT |
| Applicazione del bordo del PWB: | alimentazioni elettriche | ||
| Richiesta del requisito speciale: | piccola linea spazio e lacuna: controllo 3/4mil/impedance/over/0.25mm riempito e placcato BGA della resina | ||
FAQ:
Q1: È voi una fabbrica o la società commerciale?
: Sì, siamo la fabbrica, abbiamo la fabbricazione rapida indipendente del PWB del prototipo di giro & linee di produzione grandi del PWB del volume.
Q2: Che genere di formato di file del PWB potete accettare per produzione?
: Gerber, PROTEL 99SE, PROTEL DXP, PWB di POTERE, CAM350, ODB+ (.TGZ)
Q3: I nostri archivi del PWB saranno controllati.
: Sì. I vostri dati saranno controllati dal nostro gruppo degli ingegneri. Se troviamo che tutte le edizioni tecniche o avere c'è ne domanda, vi contatteremo e risolveremo i problemi insieme.
Q4: Fa il nostro prodotto sarà provato prima della spedizione.
: Sì. Potremmo fornire la prova del circuito di funzione se ci fornite i metodi di collaudo.
Q5: Fornite i servizi dell'Assemblea del PWB, anche?
Per le merci pesanti più di 300kg, possiamo spedire i vostri bordi del PWB in nave o da aria per comprimere il costo del trasporto. Naturalmente, se avete vostro proprio spedizioniere, possiamo contattarli per occuparci della vostra spedizione.
