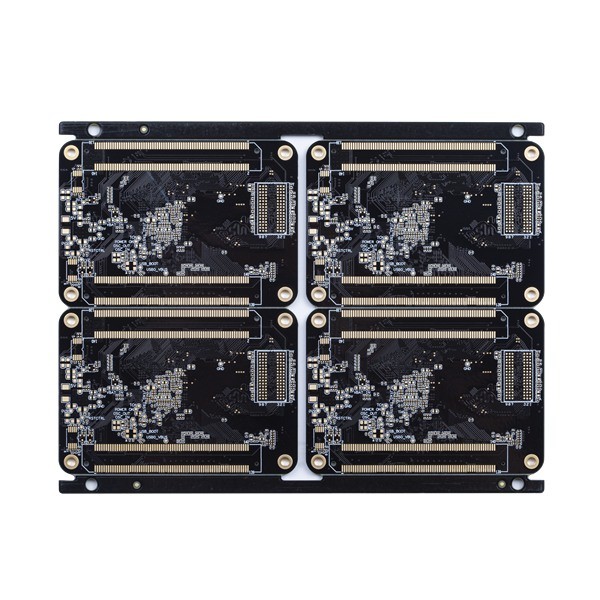

Circuito stampato a più strati di 8 strati ENIG 2u TAIYO Black Solder Mask

  • 8 Layer Multilayer Printed Circuit Board ENIG 2u TAIYO Black Solder Mask
Luogo di origine La Cina
Marca Huashengxin
Certificazione UL , ISO9001
Numero di modello 135129
Quantità di ordine minimo 1pcs
Imballaggi particolari Vuoto
Tempi di consegna 24H più veloce per 2L e 4L
Termini di pagamento T/T

Contattimi gratis campioni e buoni.

Whatsapp:0086 18588475571

Wechat: 0086 18588475571

Skype: sales10@aixton.com

Se avete di preoccupazione, forniamo la guida in linea di 24 ore.

x
Dettagli
Strato del PWB Circuito stampato di 8 strati con la piccola linea spazio e BGA Marterial FR4 TG170
Superficie del PWB ENIG 2u Maschera della lega per saldatura TAIYO Black
Più piccola pista/lacuna del PWB 3/3mil Più piccolo foro 0.20mm
Applicazione prodotti digitali Termine d'esecuzione 24H più veloce per 2L e 4L
Evidenziare

Circuito stampato a più strati di 8 strati

,

Bordo di TAIYO Black Multilayer Printed Circuit

,

ENIG circuito stampato di 8 strati
Lasciate un messaggio
Descrizione di prodotto

Circuito stampato a più strati circuito stampato di 8 strati con la piccola maschera della lega per saldatura della linea spazio e del nero di BGA



Circuito stampato di 8 strati con la piccola linea spazio e BGA



Il circuito di HSX copre mensilmente oltre 5.000 prodotti del PWB, da a un solo strato al PWB di 32L FR-4, dai bordi del PWB dell'IMS, di HDI, ai bordi ad alta frequenza di PTFE ed ai bordi della Rigido-flessione. Forniamo i servizi di produzione rapidi flessibili di giro (12 ore di ore di to72) come pure il piccolo volume a grande fabbricazione del PWB del volume.



I prodotti sono ampiamente usati nei campi alta tecnologia quali le comunicazioni, le alimentazioni elettriche, reti di computer, prodotti digitali, controllo industriale, scienza ed educazione, apparecchi medici e spazio aereo.





Strati massimi: 32layer (lo strato ≥20 deve esaminare)



Dimensione massima del pannello di rivestimento: 740* 500 millimetro (>600 millimetro deve esaminare)



Dimensione minima del pannello di rivestimento: 5 * 5mm


Materiale del PWB: Pi +FR4, FR4, Rogers…


Spessore del PWB: 0.2~4.0mm (<0.2 il millimetro, >4 millimetro deve esaminare) (≤ 0.6mm di spessore del bordo, non fanno domanda per la superficie di HASL)



spessore di rame di rame basso interno ed esterno: Min 0.3/0.5oz, 3oz massimo, 4-6oz di avanzamento





Arco e torsione: 0,075%



Dimensione minima del foro: 0.15mm (<0.15 millimetro deve esaminare)



Luogo di perforazione minimo di HDI: 0.08-0.10MM


Pista/lacuna del PWB: 3mil (0.075mm)


Profilo del PWB: Routing/V-CUT/Punching



Spessore della maschera della lega per saldatura: 15-20um standard; Avanzato: 35um



Larghezza minima del ponte della maschera della lega per saldatura: 4mil verde, l'altro colore 4.8mil



Fori di riempimento della maschera della lega per saldatura: 0.1-0.5mm



Il colore della maschera della lega per saldatura: verde verde e opaco, nero blu e opaco, giallo blu, nero, opaco, rosso, bianco, ecc


Silkscreen del PWB: Bianco, nero e come vostra richiesta



Spessore della maschera di Peelable: 500-1000um


Film di ossidazione di OSP: 0.2-0.5um



Conteggio di strato del circuito: 8L Laminato del circuito: FR4 TG170
Rame di strato densamente: 1/1/1/1/1/1/1/1OZ Spessore del bordo: 1.6MM
Più piccola dimensione del foro: 0.2mm Più piccola pista/lacuna del PWB: 3/3mil
Colore della maschera della lega per saldatura: TAIYO Black Colore della matrice per serigrafia: Bianco
La superficie del PWB ha finito: Oro di immersione Profilo del bordo: Routing/V-CUT
Applicazione del bordo del PWB: prodotti digitali
Richiesta del requisito speciale: piccola linea spazio e lacuna: controllo 3/3mil/impedance/over/0.25mm riempito e placcato BGA della resina



Circuito stampato a più strati di 8 strati ENIG 2u TAIYO Black Solder Mask 0Circuito stampato a più strati di 8 strati ENIG 2u TAIYO Black Solder Mask 1

FAQ:

Q1: È voi una fabbrica o la società commerciale?
: Sì, siamo la fabbrica, abbiamo la fabbricazione rapida indipendente del PWB del prototipo di giro & linee di produzione grandi del PWB del volume.



Q2: Che genere di formato di file del PWB potete accettare per produzione?
: Gerber, PROTEL 99SE, PROTEL DXP, PWB di POTERE, CAM350, ODB+ (.TGZ)



Q3: È il mio PWB archiva sicuro quando li presento a voi per fabbricare?
: Rispettiamo il copyright del cliente e mai non fabbricheremo il PWB per qualcun altro con i vostri archivi a meno che riceviamo il permesso scritto dal vostro lato, né divideremo questi archivi con tutti i altri terzi. E potremmo firmare NDA con il cliente se necessario.



Q4: Se non abbiamo archivio del PWB/archivio di Gerber, abbia soltanto il campione del PWB, può voi produrrlo per me?
: Sì, potremmo aiutarvi a clonare il PWB. Invii appena il PWB del campione noi, potremmo clonare la progettazione del PWB e risolverlo.



Q5: Che cosa è il vostro termine d'esecuzione standard per il PWB?
: Campione/prototipo (più di meno di 3sqm):
1-2 strati: 3 5working ai giorni (il più velocemente 24 ore per i servizi rapidi di giro)
4-8 strati: 7~12 giorni lavorativi (48hours più veloce per i servizi rapidi di giro)
Fabbricazione in serie (più di meno di 200sqm):
1-2 strati: 7 - 12 giorni lavorativi
4-8 strati: 10 - 15 giorni lavorativi



Q6: Che pagamento accettate?
: Trasferimento di cavo (T/T) o lettera di credito (L/C) o Paypal (soltanto per valore poco elevato più di meno di 500usd)
