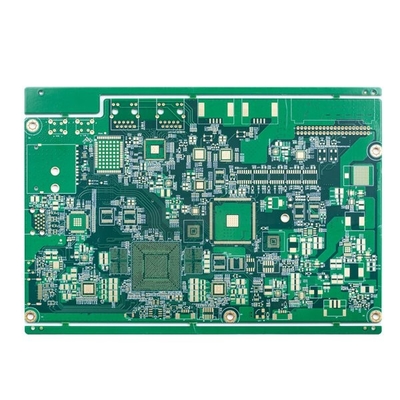

Oro 2u di immersione 10 foro tappato della resina del circuito stampato di strato FR4 TG170 Marterial
Contattimi gratis campioni e buoni.
Whatsapp:0086 18588475571
Wechat: 0086 18588475571
Skype: sales10@aixton.com
Se avete di preoccupazione, forniamo la guida in linea di 24 ore.
xDettagli
| Strato del PWB | Bordo del foro tappato della resina del PWB di 10 strati | Marterial | FR4 TG170 |
|---|---|---|---|
| Superficie del PWB | Oro 2u di immersione | Maschera della lega per saldatura | Entrambi i lati di TAIYO Green |
| Applicazione | prodotti digitali | Termine d'esecuzione | 24H più veloce per 2L e 4L |
| Evidenziare | TG170 circuito stampato di 10 strati,FR4 circuito stampato di 10 strati,Foro tappato della resina un PWB di 10 strati |
||
Descrizione di prodotto
Controllo a più strati piccolo BGA di impedenza del bordo del foro tappato della resina del bordo del circuito stampato 10L
Bordo del foro tappato della resina del PWB di 10 strati
Strati massimi: 32layer (lo strato ≥20 deve esaminare)
Dimensione massima del pannello di rivestimento: 740* 500 millimetro (>600 millimetro deve esaminare)
Dimensione minima del pannello di rivestimento: 5 * 5mm
Materiale del PWB: Pi +FR4, FR4, Rogers
Spessore del PWB: 0.2~4.0mm (<0.2 il millimetro, >4 millimetro deve esaminare) (≤ 0.6mm di spessore del bordo, non fanno domanda per la superficie di HASL)
spessore di rame di rame basso interno ed esterno: Min 0.3/0.5oz, 3oz massimo, 4-6oz di avanzamento
Arco e torsione: 0,075%
Dimensione del foro di minuto: 0.15mm (<0.15 millimetro deve esaminare)
Luogo di perforazione minimo di HDI: 0.08-0.10MM
Pista/lacuna del PWB: 3mil (0.075mm)
Profilo del PWB: Routing/V-CUT/Punching
Spessore della maschera della lega per saldatura: 15-20um standard; Avanzato: 35um
Larghezza minima del ponte della maschera della lega per saldatura: 4mil verde, l'altro colore 4.8mil
Fori di riempimento della maschera della lega per saldatura: 0.1-0.5mm
Il colore della maschera della lega per saldatura: verde verde e opaco, nero blu e opaco, giallo blu, nero, opaco, rosso, bianco, ecc
Silkscreen del PWB: Bianco, nero e come vostra richiesta
Spessore della maschera di Peelable: 500-1000um
Film di ossidazione di OSP: 0.2-0.5um
| Conteggio di strato del circuito: | 10 L | Laminato del circuito: | FR4 TG170 |
| Rame di strato densamente: | 1oz esterno 1oz interno | Spessore del bordo: | 1.6MM |
| Più piccola dimensione del foro: | 0.20mm | Più piccola pista/lacuna del PWB: | 4/4mil |
| Colore della maschera della lega per saldatura: | TAIYO Green | Colore della matrice per serigrafia: | Bianco |
| La superficie del PWB ha finito: | Oro di immersione | Profilo del bordo: | Percorso |
| Applicazione del bordo del PWB: | prodotti digitali | ||
| Richiesta del requisito speciale: | controllo di impedenza/over/0.25mm riempito e placcato BGA della resina | ||
FAQ:
Q1: Che cosa è la vostra quantità di ordine minimo?
: Nessuna quantità di MOQ.The colpirà soltanto il prezzo. Contattici prego per il RFQ.
Q2: Come spedirete solitamente il PWB?
: Solitamente per i piccoli pacchetti, spediremo i bordi da DHL, UPS, servizio di porta in porta di Fedex, potremmo usare il vostro conto di spedizione per fare la raccolta o usare il nostro conto per spedire nel termine di consegna di DDU (dazio doganale non pagato).
Per le merci pesanti più di 300kg, possiamo spedire i vostri bordi del PWB in nave o da aria per comprimere il costo del trasporto. Naturalmente, se avete vostro proprio spedizioniere, possiamo contattarli per occuparci della vostra spedizione.
Q3: Come circa la vostra capacità di produzione della fabbrica del PWB?
: La nostra capacità di produzione mensile è di 50.000 metri quadri/mese e 5000types/month.
Q4: Quali paesi avete lavorato con?
: U.S.A., il Canada, l'Italia, la Germania, il Regno Unito, la Spagna, la Francia, la Russia, l'Iran, Turchia, la repubblica Ceca, l'Austria, l'Australia, il Brasile, il Giappone, l'India ecc.
Q5: Fornite i servizi dell'Assemblea del PWB, anche?
Per le merci pesanti più di 300kg, possiamo spedire i vostri bordi del PWB in nave o da aria per comprimere il costo del trasporto. Naturalmente, se avete vostro proprio spedizioniere, possiamo contattarli per occuparci della vostra spedizione.
