Linea a più strati controllo del bordo del circuito stampato TG170 8L piccola di impedenza dello spazio

  • TG170 Multilayer Printed Circuit Board 8L Board Small Line Space Impedance Control
Luogo di origine La CINA
Marca Huashengxin
Certificazione UL , ISO9001
Numero di modello 127768
Quantità di ordine minimo 1pcs
Imballaggi particolari VUOTO
Tempi di consegna 24H più veloce per 2L e 4L
Termini di pagamento T/T

Contattimi gratis campioni e buoni.

Whatsapp:0086 18588475571

Wechat: 0086 18588475571

Skype: sales10@aixton.com

Se avete di preoccupazione, forniamo la guida in linea di 24 ore.

x
Dettagli
Strato del PWB un PWB di 8 strati con la piccola linea spazio Marterial FR4, TG170
Superficie del PWB oro di immersione Maschera della lega per saldatura Colore verde per il doppio lato
Applicazione elettronico digitale termine d'esecuzione 24H più veloce per 2L e 4L
Evidenziare

Circuito stampato a più strati TG170

,

Circuito stampato a più strati 8L

,

Oro di immersione un PWB di 8 strati
Lasciate un messaggio
Descrizione di prodotto

Linea a più strati circuito del bordo del circuito stampato 10L piccola a più strati di controllo TG170 di impedenza dello spazio



un PWB di 8 strati con la piccola linea spazio



Strati massimi: 32layer (lo strato ≥20 deve esaminare)

Dimensione massima del pannello di rivestimento: 740* 500 millimetro (>600 millimetro deve esaminare)

Dimensione minima del pannello di rivestimento: 5 * 5mm
Materiale del PWB: Pi +FR4, FR4, Rogers
Spessore del PWB: 0.2~4.0mm (<0.2 il millimetro, >4 millimetro deve esaminare) (≤ 0.6mm di spessore del bordo, non fanno domanda per la superficie di HASL)

spessore di rame di rame basso interno ed esterno: Min 0.3/0.5oz, 3oz massimo, 4-6oz di avanzamento



Arco e torsione: 0,075%

Dimensione del foro di minuto: 0.15mm (<0.15 millimetro deve esaminare)

Luogo di perforazione minimo di HDI: 0.08-0.10MM
Pista/lacuna del PWB: 3mil (0.075mm)
Profilo del PWB: Routing/V-CUT/Punching

Spessore della maschera della lega per saldatura: 15-20um standard; Avanzato: 35um

Larghezza minima del ponte della maschera della lega per saldatura: 4mil verde, l'altro colore 4.8mil

Fori di riempimento della maschera della lega per saldatura: 0.1-0.5mm

Il colore della maschera della lega per saldatura: verde verde e opaco, nero blu e opaco, giallo blu, nero, opaco, rosso, bianco, ecc
Silkscreen del PWB: Bianco, nero e come vostra richiesta

Spessore della maschera di Peelable: 500-1000um
Film di ossidazione di OSP: 0.2-0.5um



Conteggio di strato del circuito: 8L Laminato del circuito: FR4 TG180
Rame di strato densamente: 1/1/1/2/2/1/1/1oz Spessore del bordo: 1.6MM
Più piccola dimensione del foro: 0.20mm Più piccola pista/lacuna del PWB: 3/3mil
Colore della maschera della lega per saldatura: Verde Colore della matrice per serigrafia: Bianco
La superficie del PWB ha finito: Oro di immersione Profilo del bordo: Routing/V-CUT/Punching
Applicazione del bordo del PWB: prodotti digitali
Richiesta del requisito speciale: piccola linea spazio e lacuna: 3/3mil//impedance control/BGA

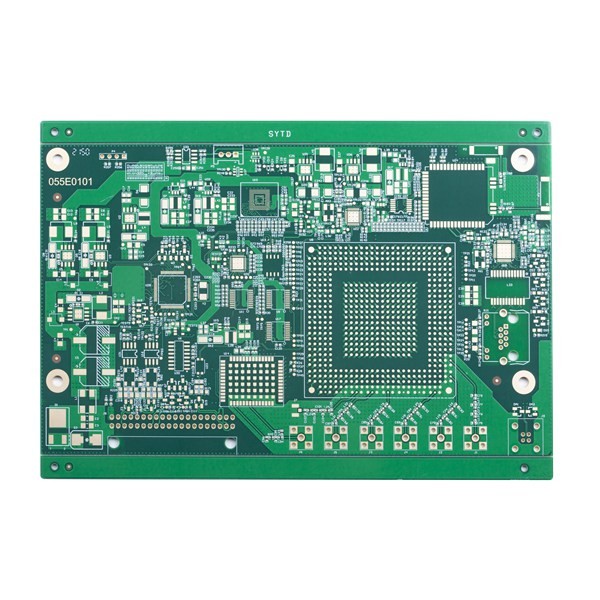

Linea a più strati controllo del bordo del circuito stampato TG170 8L piccola di impedenza dello spazio 0Linea a più strati controllo del bordo del circuito stampato TG170 8L piccola di impedenza dello spazio 1





FAQ:

Q1: È voi una fabbrica o la società commerciale?
: Sì, siamo la fabbrica, abbiamo la fabbricazione rapida indipendente del PWB del prototipo di giro & linee di produzione grandi del PWB del volume.



Q2: Che genere di formato di file del PWB potete accettare per produzione?
: Gerber, PROTEL 99SE, PROTEL DXP, PWB di POTERE, CAM350, ODB+ (.TGZ)



Q3: È il mio PWB archiva sicuro quando li presento a voi per fabbricare?
: Rispettiamo il copyright del cliente e mai non fabbricheremo il PWB per qualcun altro con i vostri archivi a meno che riceviamo il permesso scritto dal vostro lato, né divideremo questi archivi con tutti i altri terzi. E potremmo firmare NDA con il cliente se necessario.



Q4: Se non abbiamo archivio del PWB/archivio di Gerber, abbia soltanto il campione del PWB, può voi produrrlo per me?
: Sì, potremmo aiutarvi a clonare il PWB. Invii appena il PWB del campione noi, potremmo clonare la progettazione del PWB e risolverlo.



Q5: Che cosa è il vostro termine d'esecuzione standard per il PWB?
: Campione/prototipo (più di meno di 3sqm):
1-2 strati: 3 5working ai giorni (il più velocemente 24 ore per i servizi rapidi di giro)
4-8 strati: 7~12 giorni lavorativi (48hours più veloce per i servizi rapidi di giro)
Fabbricazione in serie (più di meno di 200sqm):
1-2 strati: 7 - 12 giorni lavorativi
4-8 strati: 10 - 15 giorni lavorativi



Q6: Che pagamento accettate?
: Trasferimento di cavo (T/T) o lettera di credito (L/C) o Paypal (soltanto per valore poco elevato più di meno di 500usd)
