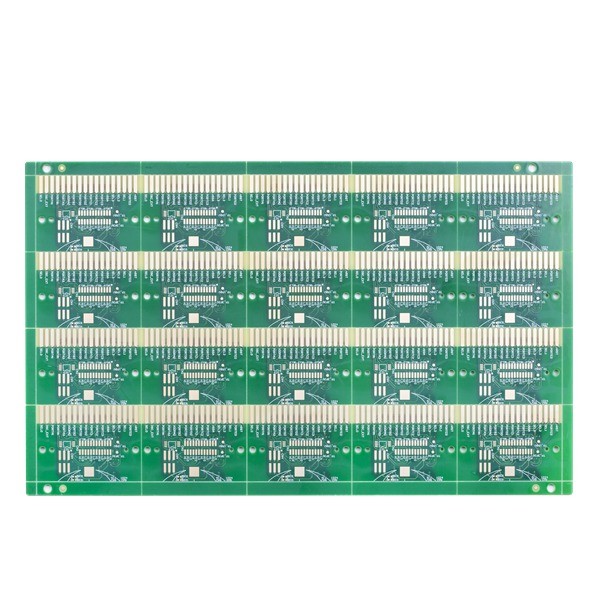

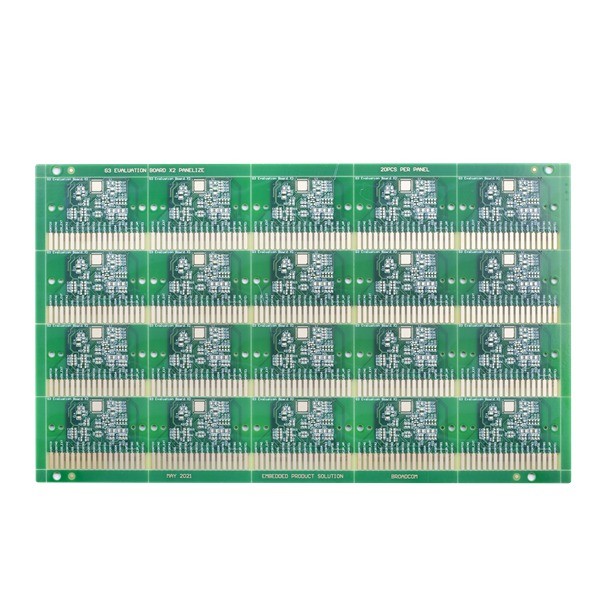

Alogeno di superficie a più strati 4L 1.6mm libero di ENIG del circuito del foro tappato della resina
Contattimi gratis campioni e buoni.
Whatsapp:0086 18588475571
Wechat: 0086 18588475571
Skype: sales10@aixton.com
Se avete di preoccupazione, forniamo la guida in linea di 24 ore.
xDettagli
| Nome di prodotto | la resina libera dell'alogeno 4L ha riempito il PWB | Materiale | FR4 senza alogeni |
|---|---|---|---|
| Trattamento finito | ENIG 2u | Spessore del bordo | 1.6mm |
| Spessore di rame finito | 1/1/1/1OZ | circuito stampato libero dell'alogeno 6L | 0.2MM |
| Pista/lacuna di Min.PCB | 8/8mil | Colore della maschera della lega per saldatura | Verde |
| Colore serigrafato | Bianco | Richiesta speciale | controllo/resina di impedenza riempita e placcata più |
| Evidenziare | circuito a più strati 4L,circuito a più strati di 1.6mm,bordo a più strati di 1.6mm |
||
Descrizione di prodotto
Alogeno di superficie a più strati 4L 1.6mm libero di ENIG del circuito del foro tappato della resina
La resina a più strati del circuito stampato ha tappato il foro ed ha placcato sopra il PWB di superficie di controllo dell'impedenza del PWB ENIG
la resina libera dell'alogeno 4L ha riempito il PWB
Strati massimi: 32layer (lo strato ≥20 deve esaminare)
Dimensione massima del pannello di rivestimento: 740* 500 millimetro (>600 millimetro deve esaminare)
Dimensione minima del pannello di rivestimento: 5 * 5mm
Luogo di perforazione minimo: 0.15mm (<0.15 millimetro deve esaminare)
Luogo di perforazione minimo di HDI: 0.08-0.10MM
Allungamento: 15:1 (>12:1 deve esaminare)
Spessore del bordo: 0.2~4.0mm (<0.2 il millimetro, >4 millimetro deve esaminare)
Spessore di rame: Layer≤ interno 6 OZ (≥5 OZ per 4L, ≥4OZ per 6L, ≥3OZfor 8L e sopra sarà esaminato)
Copper≤ esterno 10 OZ di strato (≥5 OZ deve esaminare)
Rame nel holes≤ 5 OZ (≥1 OZ deve esaminare
Spazio minimo nello strato interno (unilaterale): 4~8L (includa): campione: 4 mil; piccolo volume: 4,5 mil;
8~12L (includa): campione: 5 mil; piccolo volume: 5,5 mil
12~18L (includa): campione: 6 mil; piccolo volume: 6,5 mil
|
||||||||||||||||||||||||||||
FAQ:
Q1: È voi una fabbrica o la società commerciale?
: Sì, siamo la fabbrica, abbiamo la fabbricazione rapida indipendente del PWB del prototipo di giro & linee di produzione grandi del PWB del volume.
Q2: Che genere di formato di file del PWB potete accettare per produzione?
: Gerber, PROTEL 99SE, PROTEL DXP, PWB di POTERE, CAM350, ODB+ (.TGZ)
Q3: È il mio PWB archiva sicuro quando li presento a voi per fabbricare?
: Rispettiamo il copyright del cliente e mai non fabbricheremo il PWB per qualcun altro con i vostri archivi a meno che riceviamo il permesso scritto dal vostro lato, né divideremo questi archivi con tutti i altri terzi. E potremmo firmare NDA con il cliente se necessario.
Q4: Se non abbiamo archivio del PWB/archivio di Gerber, abbia soltanto il campione del PWB, può voi produrrlo per me?
: Sì, potremmo aiutarvi a clonare il PWB. Invii appena il PWB del campione noi, potremmo clonare la progettazione del PWB e risolverlo.
Q5: Che cosa è il vostro termine d'esecuzione standard per il PWB?
: Campione/prototipo (più di meno di 3sqm):
1-2 strati: 3 5working ai giorni (il più velocemente 24 ore per i servizi rapidi di giro)
4-8 strati: 7~12 giorni lavorativi (48hours più veloce per i servizi rapidi di giro)
Fabbricazione in serie (più di meno di 200sqm):
1-2 strati: 7 - 12 giorni lavorativi
4-8 strati: 10 - 15 giorni lavorativi
Q6: Che pagamento accettate?
: Trasferimento di cavo (T/T) o lettera di credito (L/C) o Paypal (soltanto per valore poco elevato più di meno di 500usd)
