PWB a più strati rigido di rivestimento del circuito stampato del mezzo foro FR4 TG150 Enig
Contattimi gratis campioni e buoni.
Whatsapp:0086 18588475571
Wechat: 0086 18588475571
Skype: sales10@aixton.com
Se avete di preoccupazione, forniamo la guida in linea di 24 ore.
xDettagli
| Strato del PWB | Scheda a circuito stampato multistrato rigido FR4 | Marterial | FR4, TG150, CAF-ANTI |
|---|---|---|---|
| La superficie del PWB ha finito | ENIG | Maschera della lega per saldatura | Colore verde, doppi lati |
| Leggenda | Colore bianco, doppia faccia | Altri dettagli | mezzo foro |
| Evidenziare | Circuito stampato a più strati TG150,Circuito stampato a più strati di FR4 TG150,PWB di rivestimento di TG150 Enig |
||
Descrizione di prodotto

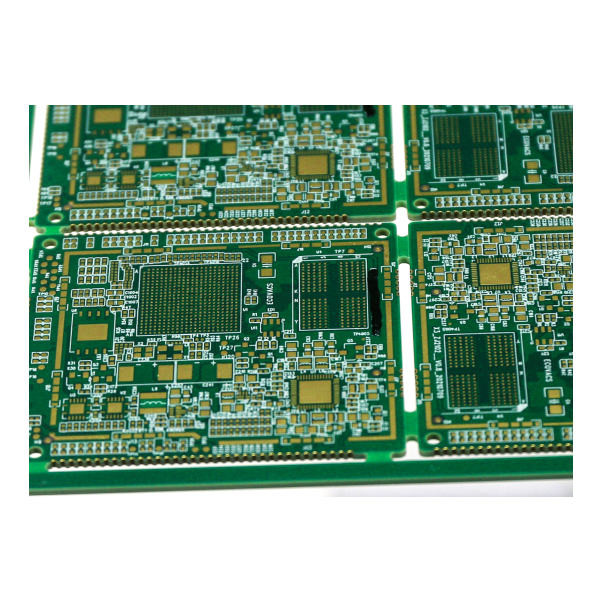

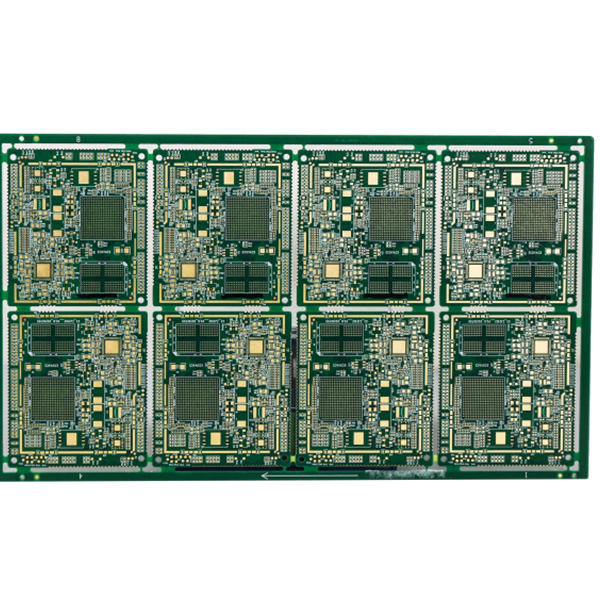

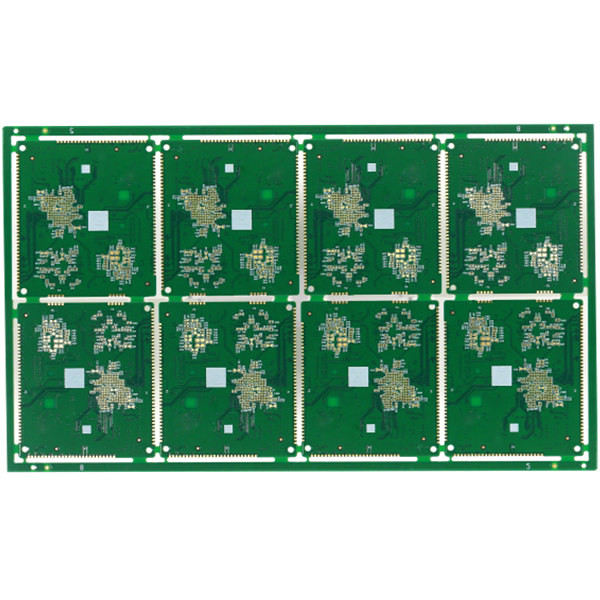

PWB a più strati rigido di rivestimento del circuito stampato del mezzo foro FR4 TG150 Enig
Bordo stampato rigido a più strati del circuito integrato del bordo del PWB Cicuit del mezzo foro del circuito stampato
Circuito stampato a più strati rigido FR4
Possiamo fare i bordi massimi 32layer, ma se lo strato del bordo è 20L o più di 20L, dovremo esaminarlo inizialmente.
La dimensione che massima del pannello possiamo fare è 740* 500 millimetri, ma se la dimensione del pannello è più grande di 600mm, noi dovrà esaminarla inizialmente. E la dimensione che minima del pannello possiamo fare è 5*5mm.
I materiali del PWB comprendono il pi +FR4, FR4, Rogers, l'alto materiale di TG, materiale di anti-CAF ecc.
La capacità di spessore del PWB è 0.2mm - 4.0mm (se il ≤ 0.6mm, di spessore del bordo non fa domanda per il trattamento di superficie di HASL). E se lo spessore del bordo di meno di 0.2mm, o più grande di 4mm, dovrà essere esaminato inizialmente.
Lo spessore di rame di rame basso interno ed esterno è 0.3/0.5oz minimo, 3oz massimo.
La più piccola dimensione del foro è 0.15mm, se la dimensione del foro è più piccola di 0.15mm, noi dovrà esaminarla inizialmente.
Lo spessore standard della maschera della lega per saldatura è 15-20um.
I colori della maschera della lega per saldatura comprendono il verde verde e opaco, nero blu, nero, opaco blu e opaco, giallo, rosso, bianco, ecc.
I colori del silkscreen includono bianco, nero e come richiesta del cliente.
| Strato del PWB | Circuito stampato a più strati rigido FR4 |
| Superficie del PWB | ENIG |
| Materiale del PWB | FR4, TG150, CAF-ANTI |
| Spessore del PWB | 1,6 |
| Dimensione minima del foro | 0.25mm |
| Pista/lacuna del PWB: | 0.13mm |
| Profilo del PWB |
Percorso e V-CUT |
| Maschera della lega per saldatura del PWB | Verde |
| Silkscreen del PWB | Bianco |
| dettaglio della spedizione | nave come circuito dell'unità |
| altri dettagli | Mezzo foro, classe 2 di IPC |
FAQ:
1. Che servizio potete fornire?
Fabbricazione del PWB, Assemblea del PWB, prototipo rapido
2. Quanto velocemente è il vostro termine d'esecuzione?
24H più veloce per 2L e 4L, 3WDs per il bordo di HDI.
3. Come ottenere citazione rapida?
Fornisca prego l'archivio del gerber ed i dati dettagliati del bordo (strato compreso, spessore del bordo, spessore di rame, trattamento di superficie, maschera della lega per saldatura e colore del silkscreen, richiesta speciale all'occorrenza, quantità della domanda, ecc)
campione:
| Strato del PWB | 2L |
| Superficie del PWB | IF-HASL |
| Materiale del PWB | FR4, TG170 |
| Spessore di rame | 1/1oz ha finito |
| Maschera della lega per saldatura del PWB | Doppio lato, verde |
| Silkscreen del PWB | Doppio lato, bianco |
| Quantità | 15pcs, giorno lavorativo 15 |
i termini di pagamento 4.What vi fanno hanno?
Trasferimento di cavo (T/T)
