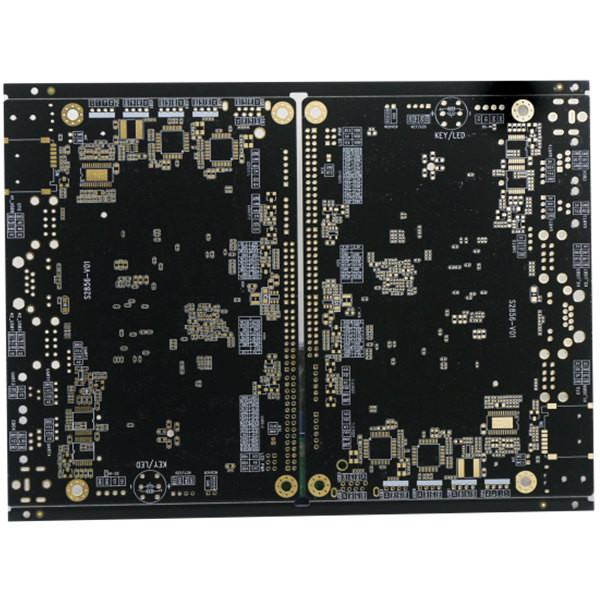

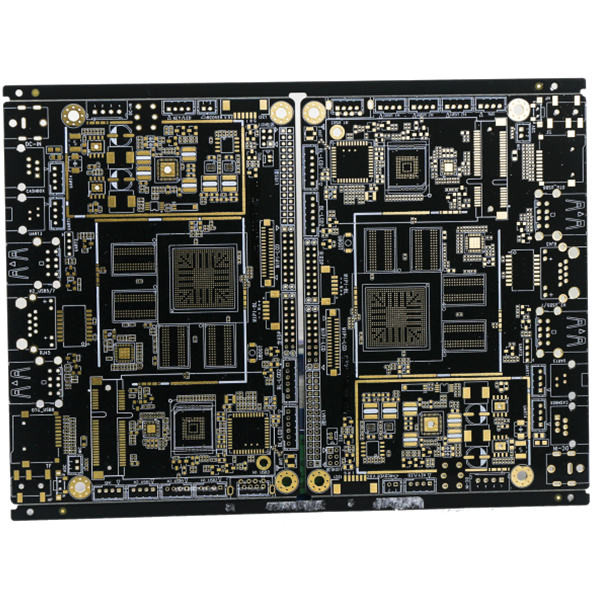

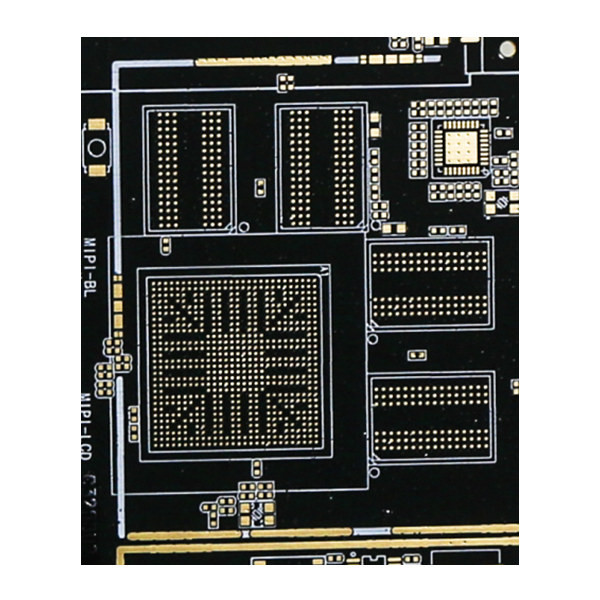

il montaggio a più strati FR4 del PWB 1.5oz ha stampato il PWB del circuito 4 strati

  • 1.5oz Multilayer Pcb Fabrication FR4 Printed Circuit Board Pcb 4 Layer
  • 1.5oz Multilayer Pcb Fabrication FR4 Printed Circuit Board Pcb 4 Layer
  • 1.5oz Multilayer Pcb Fabrication FR4 Printed Circuit Board Pcb 4 Layer
Luogo di origine La CINA
Marca Huashengxin Circuit Limited
Certificazione UL ,ISO 9001
Numero di modello circuito stampato a più strati 4L
Quantità di ordine minimo 1pcs
Prezzo Negotiable
Imballaggi particolari Imballaggio sotto vuoto
Tempi di consegna 24H più veloce per il bordo 2L e 4L
Termini di pagamento T/T

Contattimi gratis campioni e buoni.

Whatsapp:0086 18588475571

Wechat: 0086 18588475571

Skype: sales10@aixton.com

Se avete di preoccupazione, forniamo la guida in linea di 24 ore.

x
Dettagli
TIPO DEL BORDO 4L bordo a più strati PTH Materia prima FR4, TG130
Finitura superficia Oro 2u di immersione» Spessore 1.60mm finito
Strato esterno rame 1.5oz ha finito il peso Rame interno di strato una ponderazione base da 1 oncia
Colore della maschera della lega per saldatura 2 lati, neri Colore serigrafato 2 lati, bianchi
Più piccola dimensione del foro 0.3mm Placcaggio dello spessore del foro diretto 18um
Evidenziare

montaggio a più strati del PWB 1.5oz

,

Montaggio a più strati del PWB del ODM

,

1.5oz ha stampato il PWB del circuito
Lasciate un messaggio
Descrizione di prodotto

il montaggio a più strati FR4 del PWB 1.5oz ha stampato il PWB del circuito 4 strati



La progettazione elettronica a più strati a più strati del circuito del circuito del circuito stampato scrive del circuito stampato



4L bordo a più strati PTH



Tipo dell'oggetto: 4L bordo a più strati PTH

Trattamento di superficie finito: ENIG, 2u» (0,05 - 0,1 ori oltre 3 - del µm µm 5 di nichel.)



Spessore finito del PWB (millimetro): 1.6mm, con tolleranza +/--10%

Requisiti specifici di materia prima: UL94V-0, FR4, TG170, CAF-ANTI

Peso di rame finito dello strato esterno: un peso da 1,5 once

Peso di rame interno: ponderazione base 1oz

Placcaggio dello spessore del foro diretto: 18 micron

Senza foro della fresatura e foro del coutersunk e contro galleria.

Con controllo di impedenza, foro di stampa-misura e scanalatura di placcaggio.

La più piccola dimensione del foro è 0.3mm

Tolleranza del foro di PTH: +/-0.075mm

La lega per saldatura resiste al colore: 2 lati, neri

Colore del Silkscreen: 2 lati, bianchi

V-CUT e diretto per il profilo del circuito

Tutta la necessità di PCBs e-di essere provato

Classe 2 di IPC




Strato del PWB 4L bordo a più strati PTH
La superficie del PWB ha finito Oro 2u di immersione» (0,05 - 0,1 ori oltre 3 - del µm µm 5 di nichel.)
Fabbisogno di materiali del PWB UL94V-0, FR4, TG170, CAF-ANTI
Lo spessore del PWB ha finito 1.6mm finito, con tolleranza +/--10%
Più piccola dimensione del foro 0.30mm
La lega per saldatura del PWB resiste al passo 2 lati, neri
Colore del silkscreen del PWB 2 lati, bianchi
Il rame pesa dello strato esterno 1,5 once hanno finito il peso
Il rame pesa dello strato interno una ponderazione base da 1 oncia
Requisiti speciali

Con controllo di impedenza, foro di stampa-misura e scanalatura di placcaggio



il montaggio a più strati FR4 del PWB 1.5oz ha stampato il PWB del circuito 4 strati 0il montaggio a più strati FR4 del PWB 1.5oz ha stampato il PWB del circuito 4 strati 1





FAQ:

1. Che servizio potete fornire?

Circuito stampato, Assemblea del circuito stampato, ordine rapido del prototipo



2. Quanto velocemente è il vostro termine d'esecuzione?

Bordo il più velocemente bordo rigido WDs, 2L e 4L 24H più veloce di 3 di HDI





3. Come ottenere citazione rapida?

Fornisca prego l'archivio del gerber ed i dati dettagliati del bordo (strato compreso, spessore del bordo, spessore di rame, trattamento di superficie, maschera della lega per saldatura e colore del silkscreen, richiesta speciale all'occorrenza, quantità della domanda, ecc)

Campione:

Strato del PWB 4L
Superficie del PWB ENIG
Materiale del PWB FR4, TG135
spessore di rame finito 2/2/2/2oz
colore della maschera della lega per saldatura Doppio lato, rosso
Silkscreen Doppio lato, nero
Quantità 1000pcs, 2 settimane



i termini di pagamento 4.What vi fanno hanno?

T/T

Etichette:

circuito stampato a più strati di 2.4mm

Circuito stampato a più strati TG130

circuito stampato a più strati di 3oz TG130
