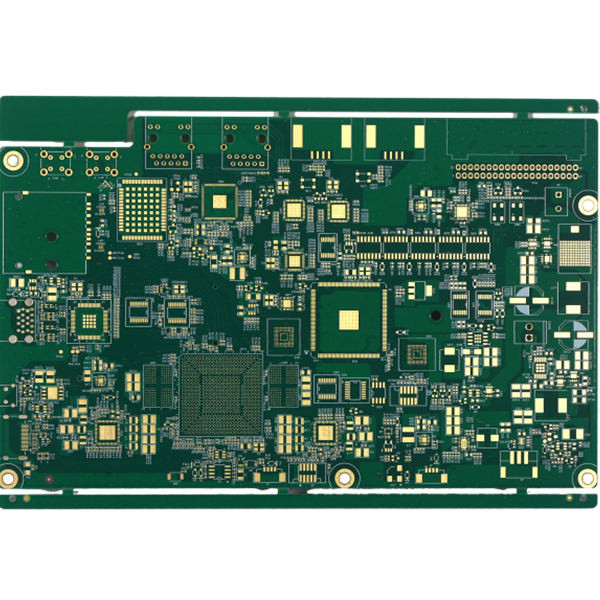

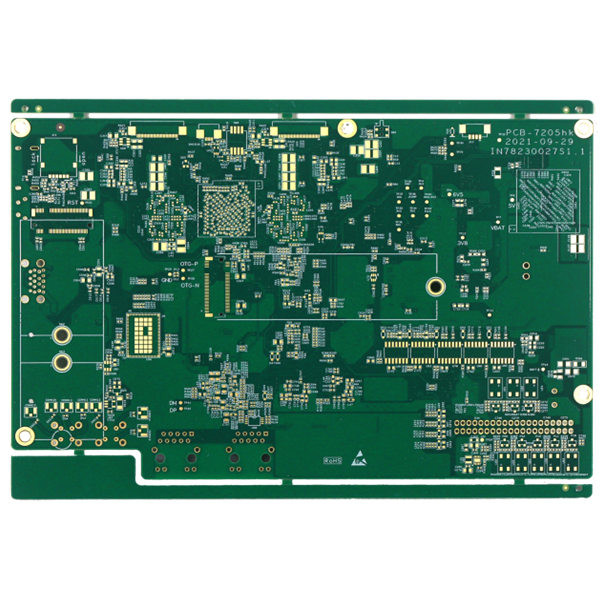

Maschera verde a più strati libera della lega per saldatura di montaggio 4L 1.6mm del PWB dell'alogeno
Contattimi gratis campioni e buoni.
Whatsapp:0086 18588475571
Wechat: 0086 18588475571
Skype: sales10@aixton.com
Se avete di preoccupazione, forniamo la guida in linea di 24 ore.
xDettagli
| Nome di prodotto | PCB multistrato | Materia prima | IT180A |
|---|---|---|---|
| Strato e spessore | 4L, 1.6mm | Spessore del rame del PWB | 1/1/1/1OZ |
| Maschera della lega per saldatura del PWB | Verde | Colore di leggenda | Mentre |
| Profilo | Disfatta | Richiesta speciale | Foro tappato della resina |
| Evidenziare | montaggio a più strati del PWB di 1.6mm,montaggio a più strati del PWB 4L,multi PWB di strato di 4L 1.6mm |
||
Descrizione di prodotto
Maschera verde a più strati libera della lega per saldatura di montaggio 4L 1.6mm del PWB dell'alogeno
Circuito a più strati a più strati del circuito del PWB del PWB del circuito del PWB del circuito stampato singolo
Bordo a più strati di PCB/4L
Gli strati massimi è 32layer, deve esaminare se strato ≥20.
La dimensione massima del pannello di rivestimento è 740* 500 millimetri, ma se >600 millimetro, deve esaminare inizialmente il bordo.
La dimensione minima del pannello è 5 * 5mm.
Le materie prime del PWB comprendono il pi +FR4, FR4, Rogers, materiali senza alogeno e alti di TG ecc.
La capacità di spessore del PWB proviene da 0.2~4.0mm, se spessore meno di 0,2 millimetri, o più di 4 millimetri, necessità di esaminare.
La capacità di spessore del rame del PWB è H~5oz. Se più di 5oz, dovranno esaminare.
La tolleranza di torsione e dell'arco è 0,075%.
La dimensione minima del foro è 0.15mm, se perforando la dimensione più di meno di 0.15mm, dovranno confermare.
La dimensione massima del foro è 6.0mm, se dimensione del foro più di 6mm, dovranno usare la macinazione per ingrandire i fori.
Spazio minimo nello strato interno (unilaterale): 4~8L (includa): campione: 4 mil; piccolo volume: 4,5 mil;
8~12L (includa): campione: 5 mil; piccolo volume: 5,5 mil
12~18L (includa): campione: 6 mil; piccolo volume: 6,5 mil
Colore della maschera della lega per saldatura del PWB: Verde di Matt, di verde, blu di Matt e blu, il nero, Matt nero, giallo, rosso, bianco, ecc
Colore del silkscreen del PWB: Bianco, il nero, ecc
Superficie del PWB: HASL senza piombo, ENIG, Sn di immersione, OSP, ENIG selettivo + OSP, argento di immersione, ENEPIG, dito dell'oro, ecc.
Applicazione: Comunicazioni, industria/comsumer elettronico.
| Strato del PWB | PWB 4L |
| Superficie del PWB | ENIG 2U |
| Materiale del PWB | IT180A |
| Spessore del PWB | 1.6mm ha finito |
| Dimensione minima del foro | 0.25mm |
| Maschera della lega per saldatura del PWB | Verde |
| Leggenda del PWB | Bianco |
| Rame del PWB | 1/1/1/1oz ha finito |
| Richiesta speciale | foro tappato della resina |
| Termine d'esecuzione | Lastest 24H |
FAQ:
1. Che servizio potete fornire?
Circuito stampato, Assemblea del circuito stampato, ordine rapido del prototipo
2. Quanto velocemente è il vostro termine d'esecuzione?
Bordo il più velocemente bordo rigido WDs, 2L e 4L 24H più veloce di 3 di HDI
3. Come ottenere citazione rapida?
Fornisca prego l'archivio del gerber ed i dati dettagliati del bordo (strato compreso, spessore del bordo, spessore di rame, trattamento di superficie, maschera della lega per saldatura e colore del silkscreen, richiesta speciale all'occorrenza, quantità della domanda, ecc)
Campione:
| Strato del PWB | 4L |
| Superficie del PWB | ENIG |
| Materiale del PWB | FR4, TG135 |
| spessore di rame finito | 2/2/2/2oz |
| colore della maschera della lega per saldatura | Doppio lato, rosso |
| Silkscreen | Doppio lato, nero |
| Quantità | 1000pcs, 2 settimane |
i termini di pagamento 4.What vi fanno hanno?
T/T
