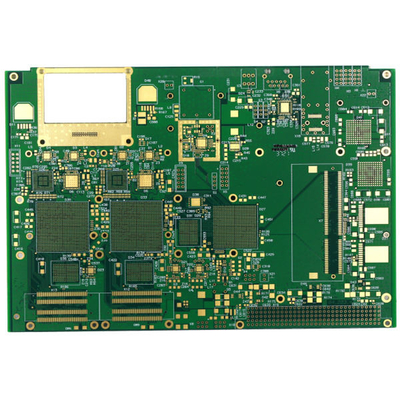

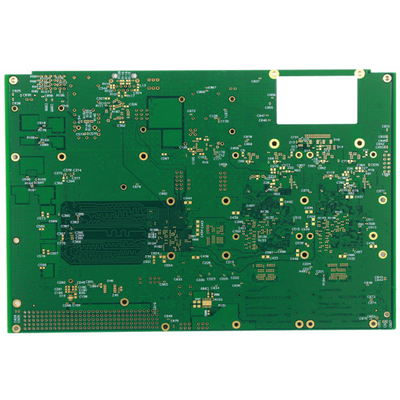

Prototipo rigido a più strati FR4 TG170 2.4mm del PWB della flessione della maschera verde della lega per saldatura

Prototipo rigido a più strati FR4 TG170 2.4mm del PWB della flessione della maschera verde della lega per saldatura

Il PWB a più strati del circuito stampato ha stampato circuito del circuito del prototipo dell'Assemblea del circuito il singolo

Bordo rigido del PWB del circuito stampato FR4

Strato finito del bordo del PWB: Da 1L a 32L (deve esaminare se strato più di 20L)

Dimensione massima del pannello: 740* 500 millimetri (deve esaminare se dimensione più di 600 millimetri)

Dimensione minima del pannello: 5 * 5mm
Materia prima del PWB: FR4, Rogers, ISOLA, alto TG, materiale di Halogenfree, ecc
Spessore finito: 0.2~4.0mm

Spessore del rame del PWB: H~5oz

Arco e torsione: 0,075%

Dimensione minima del foro: 0.15mm

Luogo di perforazione minimo di HDI: 0.08-0.10MM
Pista/lacuna del PWB: 3mil (0.075mm)
Profilo del PWB: Routing/V-CUT/Punching

Maschera della lega per saldatura del PWB: Verde, rosso, blu, bianco, nero, giallo e come vostra richiesta
Silkscreen del PWB: Bianco, nero e come vostra richiesta
Superficie del PWB: HASL senza piombo, oro di immersione, latta di immersione, OSP, ENIG + OSP, argento di immersione, ENEPIG, dito dell'oro

Tolleranza di impedenza: ±5Ω (<50>
