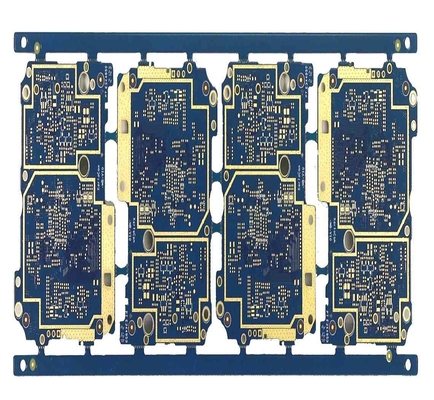

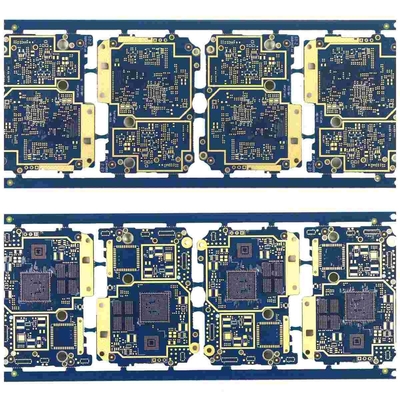

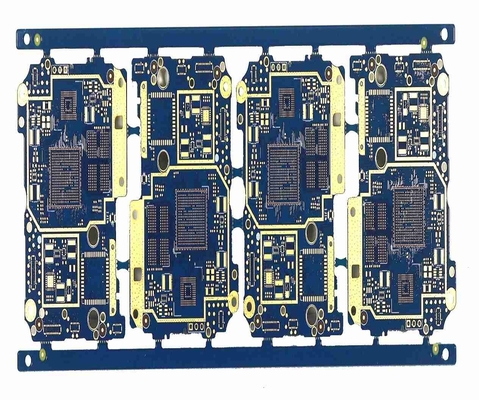

Circuito stampato a più strati 1OZ 4 maschera blu a più strati della lega per saldatura del PWB FR4 TG170 di strato

  • Multilayer Printed Circuit Board 1OZ 4 Layer Multilayer Pcb FR4 TG170 Blue Solder Mask
  • Multilayer Printed Circuit Board 1OZ 4 Layer Multilayer Pcb FR4 TG170 Blue Solder Mask
  • Multilayer Printed Circuit Board 1OZ 4 Layer Multilayer Pcb FR4 TG170 Blue Solder Mask
Luogo di origine La CINA
Marca Huashengxin Circuit Limited
Certificazione UL ,ISO 9001
Numero di modello circuito stampato 4L
Quantità di ordine minimo 1pcs
Prezzo Negotiable
Imballaggi particolari Imballaggio sotto vuoto
Tempi di consegna 24H più veloce per il bordo 2L e 4L
Termini di pagamento T/T

Contattimi gratis campioni e buoni.

Whatsapp:0086 18588475571

Wechat: 0086 18588475571

Skype: sales10@aixton.com

Se avete di preoccupazione, forniamo la guida in linea di 24 ore.

x
Dettagli
Nome di prodotto bordo del PWB 4L Materiale FR4, TG170
Strato del PWB 4L Spessore del bordo 1.2mm
Spessore di rame finito 1/1/1/1OZ Colore della maschera della lega per saldatura blu
Colore serigrafato Bianco Richiesta speciale foro tappato e placcatura della resina più
Evidenziare

PWB flessibile a più strati 1OZ

,

PWB flessibile a più strati TG170

,

Circuiti a più strati di FR4 TG170
Lasciate un messaggio
Descrizione di prodotto

Circuito stampato a più strati 1OZ 4 maschera blu a più strati della lega per saldatura del PWB FR4 TG170 di strato



4L bordo del circuito stampato Board/PCB



Strati massimi: 32layer (lo strato ≥20 deve esaminare)

Dimensione massima del pannello di rivestimento: 740* 500 millimetro (>600 millimetro deve esaminare)

Dimensione minima del pannello di rivestimento: 5 * 5mm

Luogo di perforazione minimo: 0.15mm (<0.15 millimetro deve esaminare)

Luogo di perforazione minimo di HDI: 0.08-0.10MM

Allungamento: 15:1 (>12:1 deve esaminare)

Spessore del bordo: 0.2~4.0mm (<0.2 il millimetro, >4 millimetro deve esaminare)

Spessore di rame: Layer≤ interno 6 OZ (≥5 OZ per 4L, ≥4OZ per 6L, ≥3OZfor 8L e sopra sarà esaminato)

Copper≤ esterno 10 OZ di strato (≥5 OZ deve esaminare)

Rame nel holes≤ 5 OZ (≥1 OZ deve esaminare

Spazio minimo nello strato interno (unilaterale):  4~8L (includa): campione: 4 mil; piccolo       volume: 4,5 mil;

8~12L (includa): campione: 5 mil; piccolo       volume: 5,5 mil

12~18L (includa): campione: 6 mil; piccolo    volume: 6,5 mil






Strato del PWB 4L
Superficie del PWB IF-HASL
Materiale del PWB FR4, TG170
Spessore del PWB 1.2mm
Rame finito 1/1/1/1oz
Foro minimo 0,25
Profilo del PWB Percorso
Maschera della lega per saldatura del PWB Blu
Silkscreen del PWB Bianco
Richiesta speciale foro tappato e placcatura della resina più



Circuito stampato a più strati 1OZ 4 maschera blu a più strati della lega per saldatura del PWB FR4 TG170 di strato 0Circuito stampato a più strati 1OZ 4 maschera blu a più strati della lega per saldatura del PWB FR4 TG170 di strato 1







FAQ:

1. Che servizio potete fornire?

Circuito stampato, Assemblea del circuito stampato, ordine rapido del prototipo



2. Quanto velocemente è il vostro termine d'esecuzione?

Bordo il più velocemente bordo rigido WDs, 2L e 4L 24H più veloce di 3 di HDI





3. Come ottenere citazione rapida?

Fornisca prego l'archivio del gerber ed i dati dettagliati del bordo (strato compreso, spessore del bordo, spessore di rame, trattamento di superficie, maschera della lega per saldatura e colore del silkscreen, richiesta speciale all'occorrenza, quantità della domanda, ecc)

Campione:

Strato del PWB 4L
Superficie del PWB ENIG
Materiale del PWB FR4, TG135
spessore di rame finito 2/2/2/2oz
colore della maschera della lega per saldatura Doppio lato, rosso
Silkscreen Doppio lato, nero
Quantità 1000pcs, 2 settimane



i termini di pagamento 4.What vi fanno hanno?

T/T
