maschera stampata a più strati della lega per saldatura di verde del PWB di strato del circuito di 6L 2OZ multi FR4 TG135

maschera stampata a più strati della lega per saldatura di verde del PWB di strato del circuito di 6L 2OZ multi FR4 TG135

Circuito a più strati del circuito stampato del circuito dello spazio in bianco del circuito stampato piccolo singolo

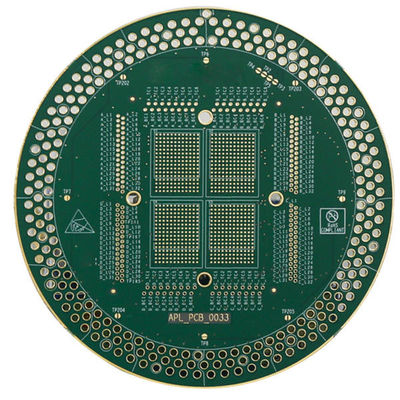

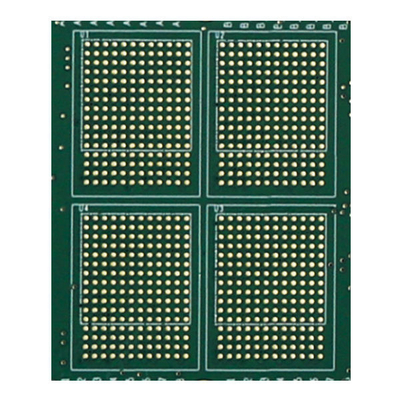

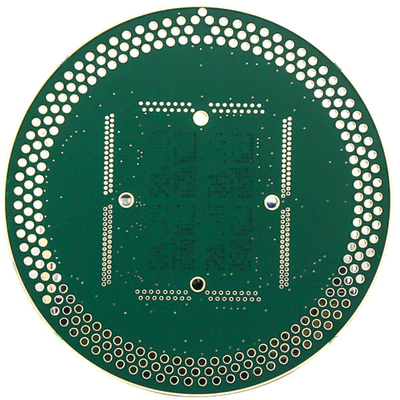

6L bordo del circuito stampato Board/PCB

Strati massimi: 32layer (lo strato ≥20 deve esaminare)

Dimensione massima del pannello di rivestimento: 740* 500 millimetro (>600 millimetro deve esaminare)

Dimensione minima del pannello di rivestimento: 5 * 5mm
Materiale del PWB: Pi +FR4, FR4, Rogers, TG senza alogeno e alto e rame pesante,
 Spessore del PWB: 0.2~4.0mm (<0.2 il millimetro, >4 millimetro deve esaminare)

Spessore del rame del PWB: H~5oz

Arco e torsione: 0,075%

Dimensione minima del foro: 0.15mm (<0.15 millimetro deve esaminare)

Dimensione massima del foro: 6.0mm (>6mm, uso che macina per ingrandire i fori)

Luogo di perforazione minimo di HDI: 0.08-0.10MM

Maschera della lega per saldatura del PWB: Verde di Matt, di verde, blu di Matt e blu, il nero, Matt nero, giallo, rosso, bianco, ecc
Silkscreen del PWB: Bianco, il nero, ecc
Superficie del PWB: HASL senza piombo, oro di immersione, latta di immersione, OSP, ENIG + OSP, argento di immersione, ENEPIG, dito dell'oro

Applicazione: Comunicazioni, industria/comsumer elettronico.
