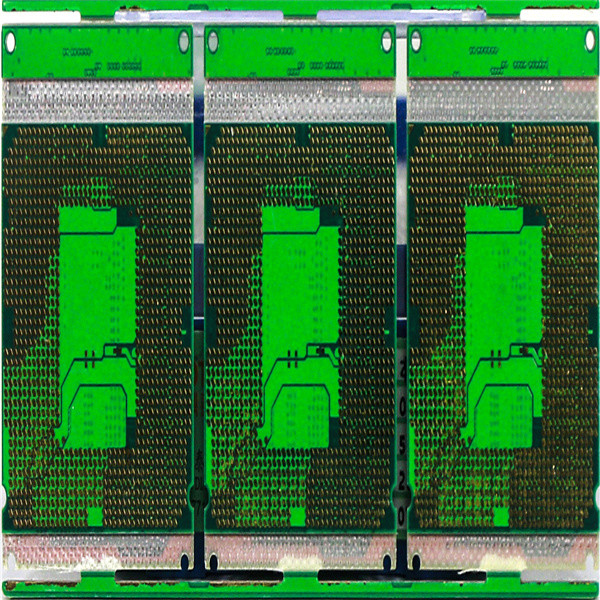

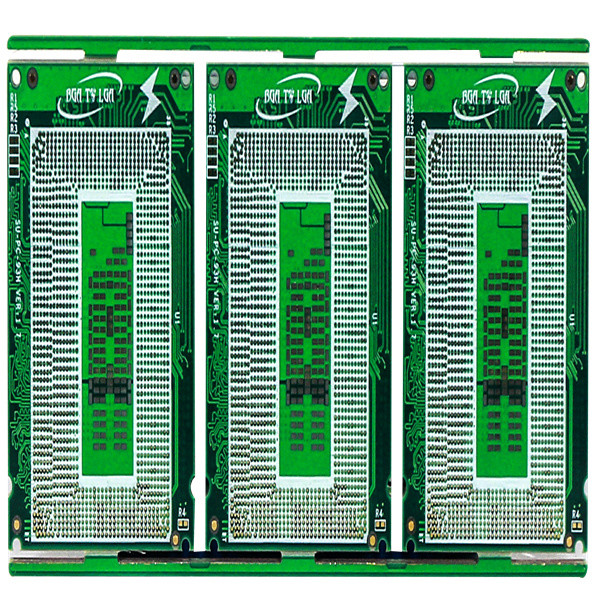

Il multi strato di HASL FR4 TG170 ha stampato il circuito un PWB di 8 strati
Contattimi gratis campioni e buoni.
Whatsapp:0086 18588475571
Wechat: 0086 18588475571
Skype: sales10@aixton.com
Se avete di preoccupazione, forniamo la guida in linea di 24 ore.
xDettagli
| Strato del PWB | bordo 8L | Marterial | FR4, TG170 |
|---|---|---|---|
| Superficie del PWB | HASL | Maschera della lega per saldatura | Colore verde per il doppio lato |
| Applicazione | Comsumer elettronico | termine d'esecuzione | 24H più veloce per 2L e 4L |
| Evidenziare | Multi circuito stampato di strato TG170,Multi circuito stampato di strato di HASL,FR4 TG170 un PWB di 8 strati |
||
Descrizione di prodotto
Il multi strato di HASL FR4 TG170 ha stampato il circuito un PWB di 8 strati
Circuiti stampato rigidi a più strati del circuito stampato del circuito di strato del circuito stampato multi FR4
Circuito stampato a più strati
Strati massimi: 32layer (lo strato ≥20 deve esaminare)
Dimensione massima del pannello di rivestimento: 740* 500 millimetro (>600 millimetro deve esaminare)
Dimensione minima del pannello di rivestimento: 5 * 5mm
Materiale del PWB: Pi +FR4, FR4, Rogers
Spessore del PWB: 0.2~4.0mm (<0.2 il millimetro, >4 millimetro deve esaminare) (≤ 0.6mm di spessore del bordo, non fanno domanda per la superficie di HASL)
spessore di rame di rame basso interno ed esterno: Min 0.3/0.5oz, 3oz massimo, 4-6oz di avanzamento
Arco e torsione: 0,075%
Dimensione minima del foro: 0.15mm (<0.15 millimetro deve esaminare)
Luogo di perforazione minimo di HDI: 0.08-0.10MM
Pista/lacuna del PWB: 3mil (0.075mm)
Profilo del PWB: Routing/V-CUT/Punching
Spessore della maschera della lega per saldatura: 15-20um standard; Avanzato: 35um
Larghezza minima del ponte della maschera della lega per saldatura: 4mil verde, l'altro colore 4.8mil
Fori di riempimento della maschera della lega per saldatura: 0.1-0.5mm
Il colore della maschera della lega per saldatura: verde verde e opaco, nero blu e opaco, giallo blu, nero, opaco, rosso, bianco, ecc
Silkscreen del PWB: Bianco, nero e come vostra richiesta
Spessore della maschera di Peelable: 500-1000um
Film di ossidazione di OSP: 0.2-0.5um
| Strato del PWB | 8L |
| Superficie del PWB | HASL |
| Materiale del PWB | FR4, TG170 |
| Spessore del PWB | 1,6 |
| Dimensione minima del foro | 0.25mm |
| Pista/lacuna del PWB: | 4mil |
| Profilo del PWB |
Percorso e V-CUT |
| Maschera della lega per saldatura del PWB | Verde |
| Silkscreen del PWB | Bianco |
| Applicazione | Comsumer elettronico |
| Termine d'esecuzione | 24H più veloce per 2L e 4L |
FAQ:
1. Che servizio potete fornire?
Fabbricazione del PWB, Assemblea del PWB, prototipo rapido
2. Quanto velocemente è il vostro termine d'esecuzione?
24H più veloce per 2L e 4L, 3WDs per il bordo di HDI.
3. Come ottenere citazione rapida?
Fornisca prego l'archivio del gerber ed i dati dettagliati del bordo (strato compreso, spessore del bordo, spessore di rame, trattamento di superficie, maschera della lega per saldatura e colore del silkscreen, richiesta speciale all'occorrenza, quantità della domanda, ecc)
campione:
| Strato del PWB | 2L |
| Superficie del PWB | IF-HASL |
| Materiale del PWB | FR4, TG170 |
| Spessore di rame | 1/1oz ha finito |
| Maschera della lega per saldatura del PWB | Doppio lato, verde |
| Silkscreen del PWB | Doppio lato, bianco |
| Quantità | 15pcs, giorno lavorativo 15 |
i termini di pagamento 4.What vi fanno hanno?
Trasferimento di cavo (T/T)
