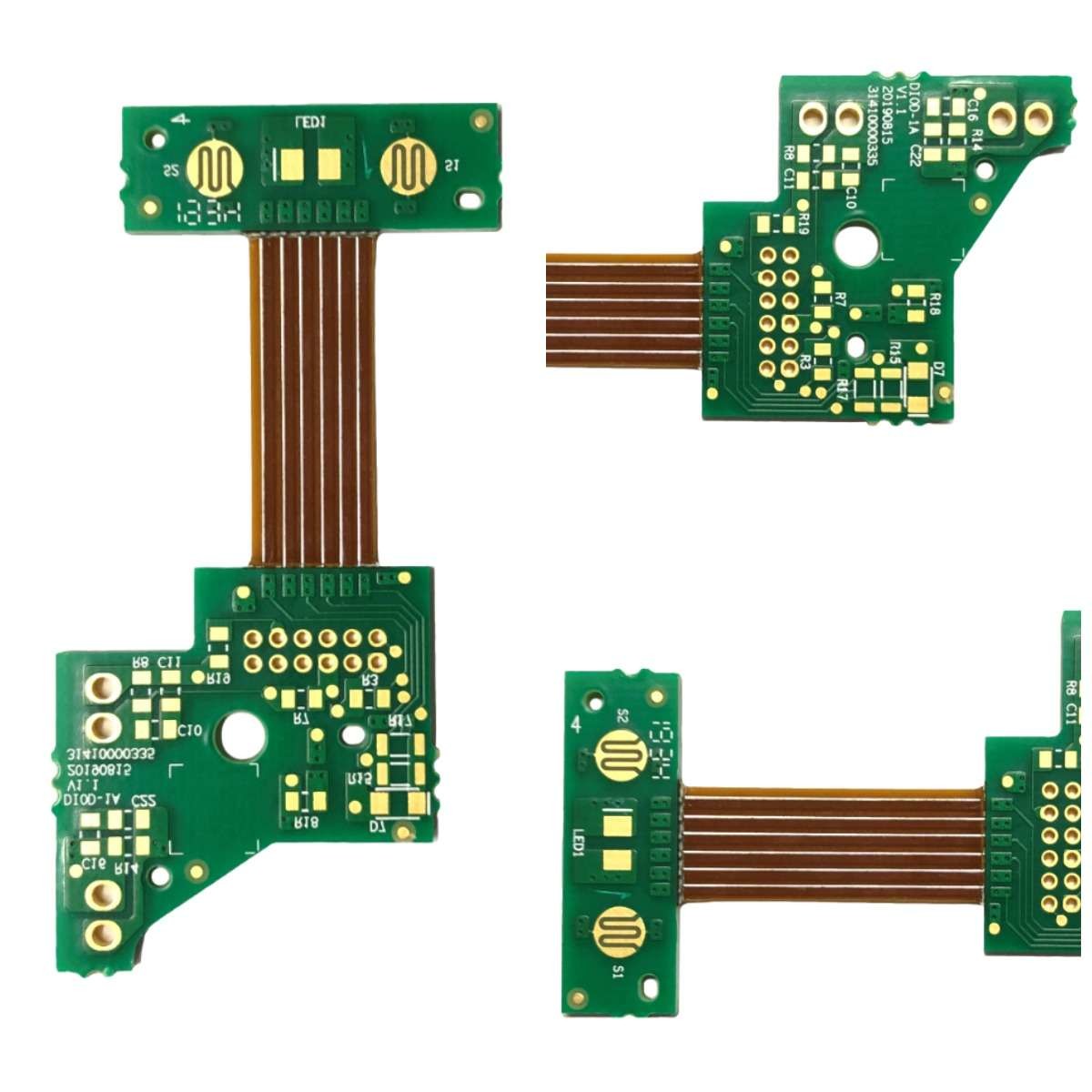

Circuito flessibile rigido ad alta frequenza FR4 High TG Immersion Tin PCB

Circuito flessibile rigido ad alta frequenza FR4 High TG Immersion Tin Pcb

Strati massimi: 32 strati (≥20 strati devono essere esaminati)

Dimensione massima del pannello di finitura: 740 * 500 MM (> 600 MM deve essere rivisto)
Materiale PCB: PI + FR4, FR4, Rogers, privo di alogeni, alta TG e rame pesante
Spessore PCB: 0,2~4,0 mm (＜0,2 mm,＞4 mm da rivedere)

Spessore rame PCB: H~5oz

min.dimensione del foro: 0,15 mm (<0,15 mm da rivedere)

Dimensione massima del foro: 6,0 mm (> 6 mm, utilizzare la fresatura per allargare i fori)

Foro minimo HDI: 0,08-0,10 mm

Spazio minimo nello strato interno (unilaterale): 4~8L (incluso): campione: 4 mil;piccolo volume: 4,5 mil;

8~12L (incluso): campione: 5 mil;piccolo volume: 5,5 mil

12～18L(incluso): campione: 6 mil;piccolo volume: 6,5 mil

Maschera per saldatura PCB: verde, verde opaco, blu, blu opaco, nero, nero opaco, giallo, rosso, bianco, ecc
Serigrafia PCB: bianco, nero, ecc
Superficie PCB: HASL senza piombo, Immersion Gold, Immersion Tin, OSP, ENIG + OSP, Immersion Silver, ENEPIG, Gold Finger

Applicazione: comunicazioni, industria/elettronica di consumo.

Produzione di PCB a rotazione rapida (2 strati 24 ore, 4 strati 48 ore .... Il più veloce)

FR4, alluminio, flessibile, Rogers, produzione di massa di PCB in teflon

Scheda PC multistrato (4-32 strati)

Montaggio su superficie da basso ad alto volume e assemblaggio PCB a foro passante

01005s, BGA, uBGA, CCGA CSP e Flip Chip

Dispositivi a passo fine da 0,4 mm

Prototipo e assemblaggio elettronico di pre-produzione

Tecnologia a montaggio superficiale (pasta e resina epossidica)

Incapsulamento e rivestimento conforme di assiemi PCB

Assemblaggio senza piombo

Reflow invadente

Press fit

Saldatura ad onda/onda selettiva

Elaborazione del reflow su entrambi i lati

Rilavorazione e riparazione (Fine Pitch QFP, pacchetti Area Array)

Test funzionali, elettrici e in-circuit

Gestendo il processo di produzione end-to-end, consentiamo ai nostri clienti di concentrarsi sulle loro specialità principali.
