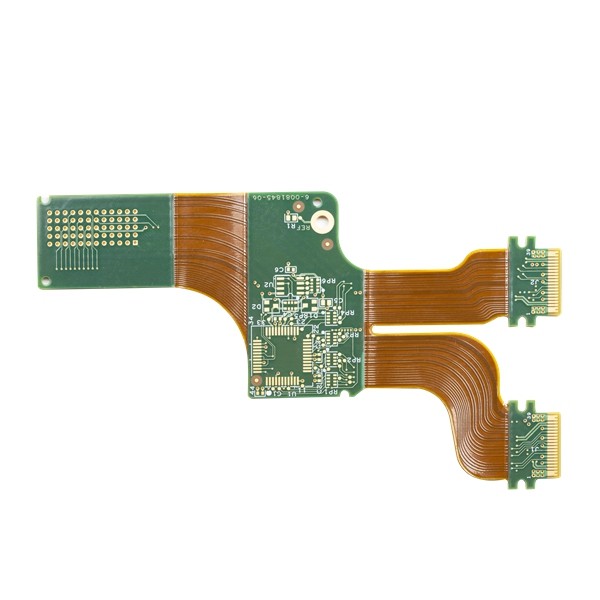

immersione rigida Tin Surface Finished di doppio strato del PWB della flessione di 2L 3mil

immersione rigida Tin Surface Finished di doppio strato del PWB della flessione di 2L 3mil

Tipo del PWB: PWB rigido della flessione

Strato del PWB: 2L a 10L

Materiale del PWB: Materail pi e FR4

Spessore di rame: 1/3oz~5oz

Dimensione di perforazione minima: 0.15mm

Più piccola linea larghezza: 0.075mm/3mil

Interlinea minimo: 0.075mm/3mil

Modelli l'elaborazione: Stampa con matrice di acciaio, taglio, modello del laser

Maschera della lega per saldatura: Film della maschera della lega per saldatura di pi laminazione covelay del film della maschera o della lega per saldatura coverlay dell'ANIMALE DOMESTICO (nero, rosso, giallo e verde, ecc)

Superficie finita: OSP/immersione Tin/IF-HASL/Au ha placcato Ni/ENIG (principalmente ENIG)

Vantaggi:  Perdita di peso, spazio componente più importante dei collegamenti e dell'assemblea, complessità logistica riduttrice, semplificazione dell'assemblea, affidabilità considerevolmente migliore di intero sistema del PWB, miglioramento notevole di testabilità funzionale

Applicazione: applicazioni ad alto rendimento ed ad alta velocità, dispositivi di telecomunicazione, attrezzature aerospaziali, dispositivi automobilistici, attrezzature militari, apparecchi del consumatore, ecc.

Il PWB flessibile rigido è bordi rigidi che combinano il bordo flessibile e la tecnologia rigida del bordo in un PWB. Usa sia rigido che le tecnologie flessibili, che lo fanno possiede i vantaggi sia del bordo rigido che del bordo della flessione. È un circuito minuscolo e compatto che può essere efficace quanto il più grande circuito,

e fornire più alta densità componente e migliore controllo di qualità.

Possono assorbire molto calore e portano ad un circuito minuscolo e compatto che può essere efficace quanto i più grandi circuiti.
