Circuito stampato di alluminio parteggiato del PWB della luce del LED singolo 3.0mm 2oz

Circuito stampato di alluminio parteggiato del PWB della luce del LED singolo 3.0mm 2oz

Alluminio di alluminio a un solo strato del PWB del PWB della singola del lato del PWB del PWB del bordo LED della luce del PWB base di alluminio di alluminio del bordo

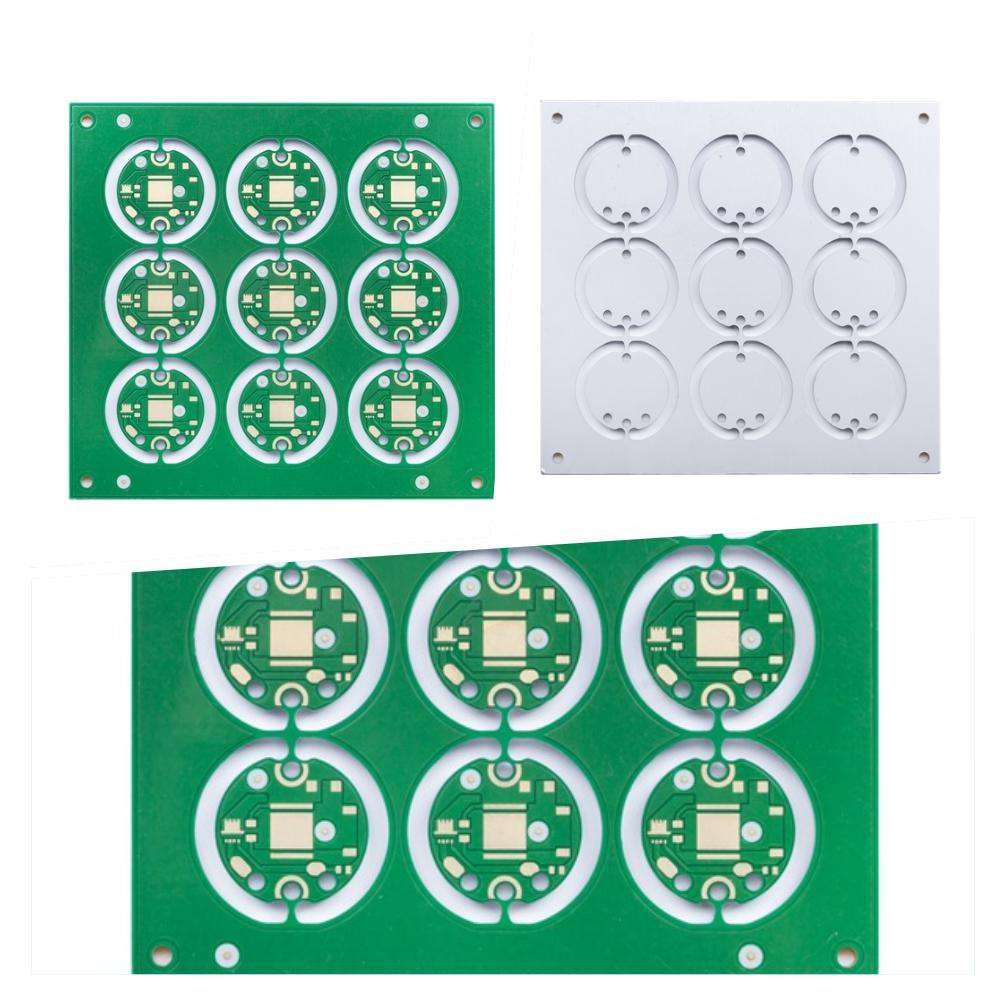

Uno ha parteggiato circuito stampato di alluminio

Fra tutto il centro PCBs del metallo, il PWB di alluminio è il tipo più comune. Il materiale di base consiste del centro di alluminio e del materiale standard FR4. Caratterizza uno strato placcato termico che dissipa il calore in un modo altamente efficiente mentre raffredda le componenti ed aumentando la prestazione globale dei prodotti. Attualmente, il PWB di appoggio di alluminio è considerare come la soluzione ad alto potere ed alle applicazioni strette di tolleranza.

Strati: 1-32layer, se lo strato è 20L o giumenta che 20L, dovrà esaminare il bordo.
La dimensione massima del pannello di rivestimento è 740* 500 millimetri, ma se il lato >600 millimetro del pannello, dovrà esaminarlo.
La dimensione minima del pannello è 5 * 5mm.
Le materie prime dei circuiti stampato includono FR4, Rogers, materiali senza alogeno e alti di TG…
La capacità di spessore del PWB proviene da 0.2~4.0mm, se spessore meno di 0,2 millimetri, o più di 4 millimetri, necessità di esaminare.
La capacità di spessore del rame del PWB è H~5oz. Se più di 5oz, dovranno esaminarlo inizialmente.
La tolleranza di torsione e dell'arco è 0,075%.
La dimensione minima del foro è 0.15mm, se perforare la dimensione è più piccola di 0.15mm, dovrà confermare inizialmente il bordo.
La dimensione massima del foro è 6.0mm, se dimensione del foro più di 6mm, dovranno usare la macinazione per ingrandire i fori.
Il colore del circuito stampato comprende il verde verde e opaco, nero blu, nero, opaco blu e opaco, giallo, rosso, bianco, ecc.
Il colore di colore del silkscreen: includa bianco, nero ecc.
Le superfici del circuito stampato includono HASL senza piombo, ENIG, lo Sn di immersione, OSP, ENIG selettivo + OSP, argento di immersione, ENEPIG, dito dell'oro, ecc.

FAQ:

Q1: È voi una fabbrica o la società commerciale?
: Sì, siamo la fabbrica, abbiamo la fabbricazione rapida indipendente del PWB del prototipo di giro & linee di produzione grandi del PWB del volume.

Q2: Che genere di formato di file del PWB potete accettare per produzione?
: Gerber, PROTEL 99SE, PROTEL DXP, PWB di POTERE, CAM350, ODB+ (.TGZ)

Q3: È il mio PWB archiva sicuro quando li presento a voi per fabbricare?
: Rispettiamo il copyright del cliente e mai non fabbricheremo il PWB per qualcun altro con i vostri archivi a meno che riceviamo il permesso scritto dal vostro lato, né divideremo questi archivi con tutti i altri terzi. E potremmo firmare NDA con il cliente se necessario.

Q4: Se non abbiamo archivio del PWB/archivio di Gerber, abbia soltanto il campione del PWB, può voi produrrlo per me?
: Sì, potremmo aiutarvi a clonare il PWB. Invii appena il PWB del campione noi, potremmo clonare la progettazione del PWB e risolverlo.

Q5: Che cosa è il vostro termine d'esecuzione standard per il PWB?
: Campione/prototipo (più di meno di 3sqm):
1-2 strati: 3 5working ai giorni (il più velocemente 24 ore per i servizi rapidi di giro)
4-8 strati: 7~12 giorni lavorativi (48hours più veloce per i servizi rapidi di giro)
Fabbricazione in serie (più di meno di 200sqm):
1-2 strati: 7 - 12 giorni lavorativi
4-8 strati: 10 - 15 giorni lavorativi

Q6: Che pagamento accettate?
: Trasferimento di cavo (T/T) o lettera di credito (L/C) o Paypal (soltanto per valore poco elevato più di meno di 500usd)
