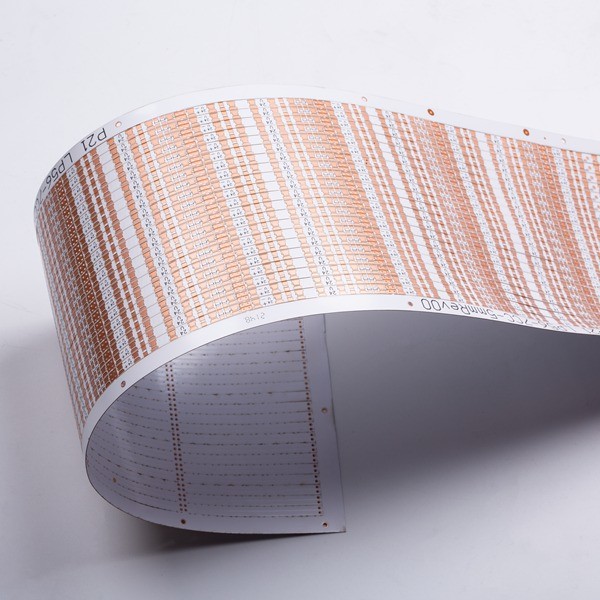

Singolo circuito stampato flessibile parteggiato del PWB di FR4 TG130 8mil
Contattimi gratis campioni e buoni.
Whatsapp:0086 18588475571
Wechat: 0086 18588475571
Skype: sales10@aixton.com
Se avete di preoccupazione, forniamo la guida in linea di 24 ore.
xDettagli
| Nome del PWB | Uno ha parteggiato circuito stampato flessibile | Marterial | FR4 TG130 |
|---|---|---|---|
| Spessore del bordo | 0.2mm | Spessore di rame | 1/0OZ |
| Linea minima distanza/spazio | 8/8mil | Maschera della lega per saldatura | Nessuno |
| Evidenziare | Singolo PWB parteggiato di FR4 TG130,singolo PWB parteggiato di 8mil TG130,circuito stampato flessibile 8mil |
||
Descrizione di prodotto

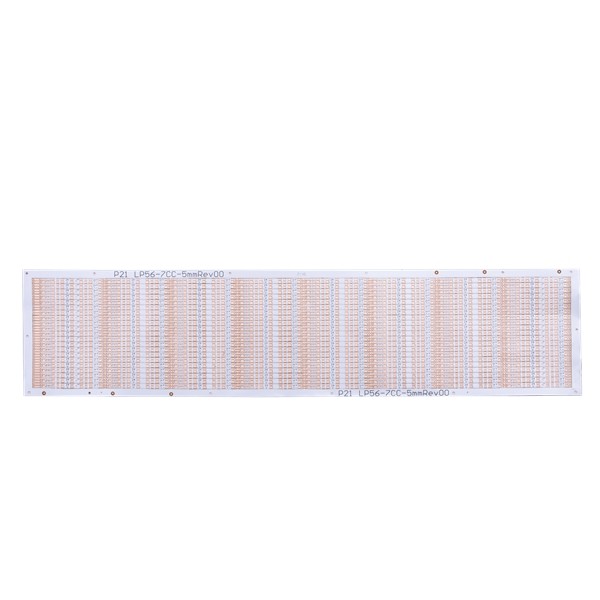

Singolo circuito stampato flessibile parteggiato del PWB di FR4 TG130 8mil
Il singolo PWB parteggiato uno ha parteggiato circuito che stampato flessibile il PWB flessibile Singple ha parteggiato bordo parteggiato del bordo del PWB singolo
Uno ha parteggiato circuito stampato flessibile
Spessore del PWB: 0.2~4.0mm (<0.2 il millimetro, >4 millimetro deve esaminare) (≤ 0.6mm di spessore del bordo, non fanno domanda per la superficie di HASL)
spessore di rame di rame basso interno ed esterno: Min 0.3/0.5oz, 3oz massimo, 4-6oz di avanzamento
Arco e torsione: 0,075%
Dimensione minima del foro: 0.15mm (<0.15 millimetro deve esaminare)
Luogo di perforazione minimo di HDI: 0.08-0.10MM
Pista/lacuna del PWB: 3mil (0.075mm)
Profilo del PWB: Routing/V-CUT/Punching
Spessore della maschera della lega per saldatura: 15-20um standard; Avanzato: 35um
Larghezza minima del ponte della maschera della lega per saldatura: 4mil verde, l'altro colore 4.8mil
Fori di riempimento della maschera della lega per saldatura: 0.1-0.5mm
Il colore della maschera della lega per saldatura: verde verde e opaco, nero blu e opaco, giallo blu, nero, opaco, rosso, bianco, ecc
Silkscreen del PWB: Bianco, nero e come vostra richiesta
Spessore della maschera di Peelable: 500-1000um
Film di ossidazione di OSP: 0.2-0.5um
| Capacità di tecnologia di FPC | |||
| Attribuisca (tutte le dimensioni sono mil a meno che specificato altrimenti) |
Fabbricazione in serie (≥ del rendimento 80%, ≥1,33di Cpk) |
Piccola quantità (≥60%, chiavedel rendimento ≥80% del rendimentodi specificazione |
Campione |
| FPC (sì/no) | sì | sì | sì |
| Conteggio di strato/struttura, massimo. | 2 | 4 | 6 |
| Dimensione (L ×W), massimo. | 550mm*250mm | 550mm*250mm | 700mm*250mm |
| Spessore nominale (millimetri) | 0.1~0.5 | 0.1~0.5 | 0.1~0.8 |
| Tolleranza di spessore | ±10% (>0.3mm)/±0.03mm (≤0.3mm) | ±10% (>0.3mm)/±0.03mm (≤0.3mm) | ±10% (>0.3mm)/±0.03mm (≤0.3mm) |
| Tipo superficie di finitura | Oro di HASLHard della ENIGENEPIGOPSI-SilverI-latta | Oro di HASLHard della ENIGENEPIGOPSI-SilverI-latta | Oro di HASLHard della ENIGENEPIGOPSI-SilverI-latta |
| ENIG molle (sì/no) | no | no | no |
| Tipo del materiale di base | Pi | Pi | PILCPTK |
| Spessore di Coverlay (um) | 28/50/60/80 | 28/50/60/80 | 28/50/60/80 |
| Spessore adesivo (um) | 25/40/50/65 | 25/40/50/65 | 25/40/50/65 |
| Spessore di rame, minuto/massimo (um) | 12-70 | 12-70 | 12-70 |
| Spessore del materiale di base, minuto/massimo (um) | 25-75 | 25-75 | 25-100 |
| Dimensione perforata meccanica del attraverso-foro (DHS), minuto. | 0,15 | 0,15 | 0,15 |
| Placcaggio dell'allungamento, massimo. | 3:1 | 3:1 | 5:1 |
| Dimensione del cuscinetto, minuto. | Con il foro diretto: 0.4mm Senza foro diretto: 0.2mm |
Con il foro diretto: 0.4mm Senza foro diretto: 0.2mm |
Con il foro diretto: 0.3mm Senza foro diretto: 0.2mm |
| Tolleranza di dimensione del cuscinetto | 20% | 20% | 10% |
| Cuscinetto per riempire spazio, minuto. | 4mil | 4mil | 4mil |
| Cuscinetto per descrivere tolleranza | ±3mil | ±3mil | ±2mil |
| Accurancy di posizione del modello | ±3mil | ±3mil | ±2mil |
| Accurancy di posizione del modello dal lato superiore da basare | ±3mil | ±3mil | ±2mil |
| Laser tramite diametro del foro/cuscinetto, minuto. | 4/12mil | 4/10mil | 4/10mil |
| Linea larghezza/spazio, minuto di Outerlayer (Hoz+plating). | 3/3mil | 3/3mil | 2/2mil |
| Linea larghezza/spazio, minuto di Innerlayer (Hoz). | 3/3mil | 3/3mil | 2/2mil |
| Linea interna tolleranza di larghezza | ±10% | ±10% | ±10% |
| Registrazione di Outerlayer, minuto (diametro del cuscinetto = DHS + X) | DHS + 8 | DHS + 8 | DHS + 6 |
| Registrazione di Innerlayer, minuto (diametro del cuscinetto = DHS + X) (L ≤4strati) | DHS + 10 | DHS + 10 | DHS + 8 |
| Laser via il passo del foro, minuto. | 0.40mm | 0.40mm | 0.35mm |
| Passo meccanico del foro, minuto. | 0.50mm | 0.50mm | 0.40mm |
| Tolleranza di posizione del luogo di perforazione | ±2mil | ±2mil | ±2mil |
| Tolleranza di dimensione del foro | ±2mil | ±2mil | ±2mil |
| Accurancy di posizione dal foro di lavorazione con utensili (PTH&NPTH) da riempire | ±3mil | ±3mil | ±2mil |
| Accurancy di posizione dal foro di lavorazione con utensili (PTH&NPTH) da descrivere | ±3mil | ±3mil | ±2mil |
| Tolleranza di dimensione del profilo | ±2mil | ±2mil | ±2mil |
| Registrazione di LPI/diga, minuto. | 2mil/4mil | 2mil/4mil | 2mil/3mil |
| Diga di LPI su CVL | 8mil | 8mil | 8mil |
| Finestra aperta/diga di Coverlay | Φ0.5mm/0.3mm | Φ0.5mm/0.3mm | Φ0.3mm/0.2mm |
| Registrazione/resinosi di Coverlay | 4mil | 4mil | 2mil |
| Materiale di Stifferness | FR4/PI/Steel | FR4/PI/Steel | FR4/PI/Steel |
| Diga di Stifferness, minuto. | 12mil | 12mil | 8mil |
| Registrazione/resinosi di Stifferness | 8mil/4mil | 8mil/4mil | 4mil/2mil |
| Tolleranza di impedenza | 10% | 10% | 5% |
| Affidabilità termica (LPI, FCCL, CVL) | 288°/10s/3times | 288°/10s/3times | 288°/10s/3times |
| UL qualificata della struttura e del materiale | Pi | Pi | Pi |
FAQ:
Q1: È voi una fabbrica o la società commerciale?
: Sì, siamo la fabbrica, abbiamo la fabbricazione rapida indipendente del PWB del prototipo di giro & linee di produzione grandi del PWB del volume.
Q2: Comecircalavostracapacità di produzionedellafabbricadelPWB?
: La nostra capacità di produzione mensile è di 50.000 metri quadri/mese e 5000types/month.
Q3: Senon abbiamoarchiviodelPWB/archiviodiGerber, abbiasoltantoilcampionedelPWB, puòvoiprodurrloperme?
: Sì, potremmo aiutarvi a clonare il PWB. Invii appena il PWB del campione noi, potremmo clonare la progettazione del PWB e risolverlo.
Q4: ComespediretesolitamenteilPWB?
: Solitamente per i piccoli pacchetti, spediremo i bordi da DHL, UPS, servizio di porta in porta di Fedex, potremmo usare il vostro conto di spedizione per fare la raccolta o usare il nostro conto per spedire nel termine di consegna di DDU (dazio doganale non pagato).
Per le merci pesanti più di 300kg, possiamo spedire i vostri bordi del PWB in nave o da aria per comprimere il costo del trasporto. Naturalmente, se avete vostro proprio spedizioniere, possiamo contattarli per occuparci della vostra spedizione.
Q5: Che cosa è il vostro termine d'esecuzione standard per produzione?
: Campione/prototipo (più di meno di 3sqm):
1-2 strati: 3 5working ai giorni (il più velocemente 24 ore per i servizi rapidi di giro)
4-8 strati: 7~12 giorni lavorativi (48hours più veloce per i servizi rapidi di giro)
Fabbricazione in serie (più di meno di 200sqm):
1-2 strati: 7 - 12 giorni lavorativi
4-8 strati: 10 - 15 giorni lavorativi
