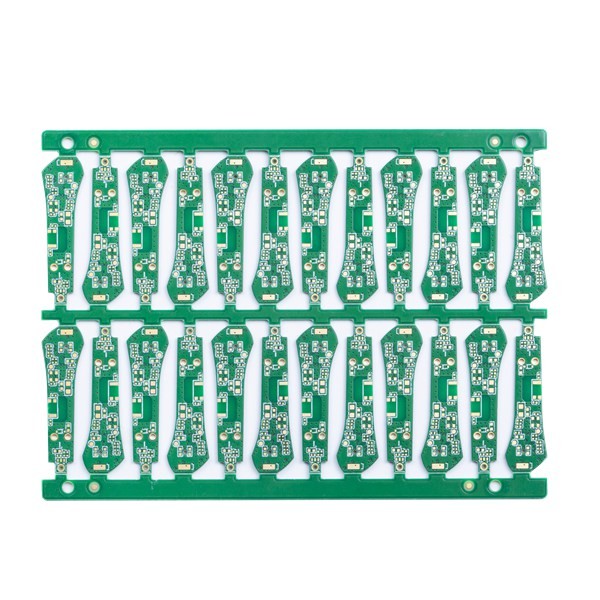

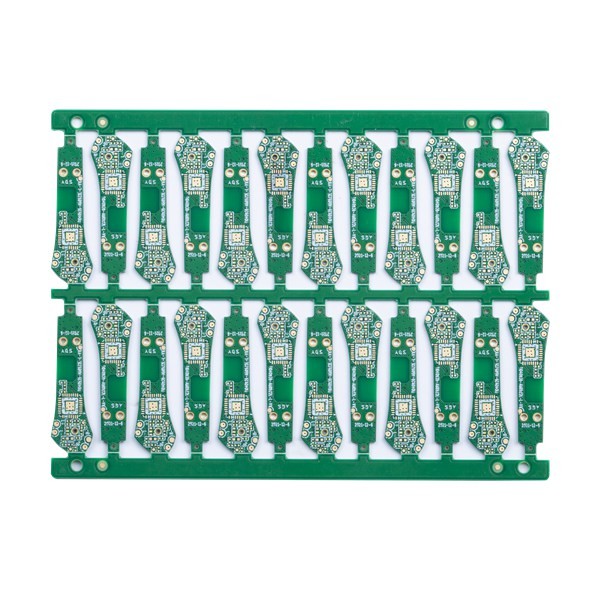

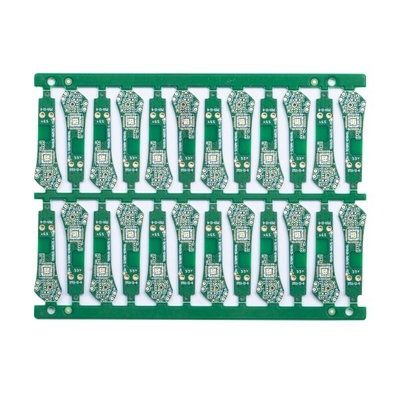

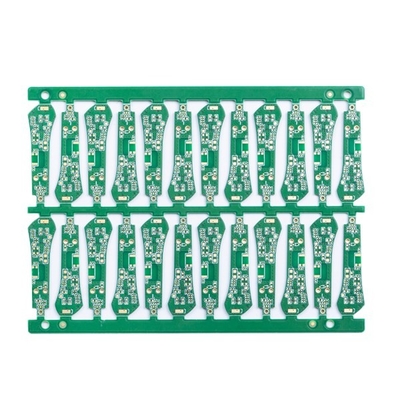

bordo del PWB di verde di spessore FR4 TG150 di 2mm oro di immersione di 6 strati

bordo del PWB di verde di 2mm ThicknessFR4 TG150 oro di immersione di 6 strati

Il PWB rapido di giro si imbarca sul PWB verde materiale di Porducts FR4 TG150 di comunicazione di controllo dell'impedenza di spessore del bordo di 2mm

circuito stampato rapido di giro di 6L 2MM

Fondato nel 2010, il circuito di Shenzhen Huashengxin è un produttore professionista per i circuiti stampato. Bordi del PWB della copertura 1~32L FR-4 dei prodotti di Huashengxin, del PWB dell'IMS, di HDI, bordi ad alta frequenza di PTFE e bordi ecc. della Rigido-flessione. Forniamo i servizi di produzione rapidi flessibili di giro (12hours a 72 ore) come pure il piccolo volume a grande fabbricazione del PWB del volume. Ed i nostri prodotti ampiamente si applicano dall'industria di comunicazione, i dispositivi delle alimentazioni elettriche, reti di computer ad industria aerospaziale.

Gli strati massimi del bordo verde del PWB è 32layer (lo strato ≥20 deve esaminare)

La dimensione massima del pannello di rivestimento è 740* 500 millimetri, ma se il lato >600 millimetro del pannello, dovrà esaminare il bordo

La dimensione minima del pannello di rivestimento è 5 * 5mm
Il materiale del PWB comprende il pi +FR4, FR4, Rogers, incissione all'acquaforte
La capacità di spessore del PWB è 0.2~4.0mm (necessità di esaminare quando <0>4 millimetri) (e non può fare la superficie di HASL con spessore del bordo

Spessore di rame di capacità di rame bassa interna ed esterna: Min 0.3/0.5oz, 3oz massimo, 4-6oz di avanzamento

Tolleranza di torsione e dell'arco: 0,075%

Dimensione minima del foro: 0.15mm (debba esaminare il bordo se più piccolo di 0,15 millimetri)

Capacità minima del luogo di perforazione di HDI: 0.08-0.10MM
Pista del PWB/capacità di lacuna: 3mil (0.075mm)
Metodo del profilo del PWB: Routing/V-CUT/Punching

Capacità di spessore della maschera della lega per saldatura: 15-20um standard; Avanzato: 35um

Capacità minima di larghezza del ponte della maschera della lega per saldatura: 4mil verde, l'altro colore 4.8mil

Capacità di riempimento dei fori della maschera della lega per saldatura: 0.1-0.5mm

Il colore della maschera della lega per saldatura copre il verde verde e opaco, nero blu e opaco, giallo blu, nero, opaco, rosso, bianco, ecc
Il silkscreen del PWB include bianco, nero e come vostra richiesta

Capacità di spessore della maschera di Peelable: 500-1000um
Film di ossidazione di capacità di OSP: 0.2-0.5um

FAQ:

Q1: Potreste fornire il sourcing di servizi e delle componenti dell'Assemblea del PWB?
: Sì, potremmo anche fornire il sourcing delle componenti ed i servizi dell'Assemblea del PWB come pure la configurazione della scatola se richiesta.

Q2: Quali paesi avete lavorato con?
: U.S.A., il Canada, l'Italia, la Germania, il Regno Unito, la Spagna, la Francia, la Russia, l'Iran, Turchia, la repubblica Ceca, l'Austria, l'Australia, il Brasile, il Giappone, l'India ecc.

Q3: È il mio PWB archiva sicuro quando li presento a voi per fabbricare?
: Rispettiamo il copyright del cliente e mai non fabbricheremo il PWB per qualcun altro con i vostri archivi a meno che riceviamo il permesso scritto dal vostro lato, né divideremo questi archivi con tutti i altri terzi. E potremmo firmare NDA con il cliente se necessario.

Q4: Se non abbiamo archivio del PWB/archivio di Gerber, abbia soltanto il campione del PWB, può voi produrrlo per me?
: Sì, potremmo aiutarvi a clonare il PWB. Invii appena il PWB del campione noi, potremmo clonare la progettazione del PWB e risolverlo.

Q5: Che cosa è il vostro termine d'esecuzione standard per il PWB?
: Campione/prototipo (più di meno di 3sqm):
1-2 strati: 3 5working ai giorni (il più velocemente 24 ore per i servizi rapidi di giro)
4-8 strati: 7~12 giorni lavorativi (48hours più veloce per i servizi rapidi di giro)
Fabbricazione in serie (più di meno di 200sqm):
1-2 strati: 7 - 12 giorni lavorativi
4-8 strati: 10 - 15 giorni lavorativi
