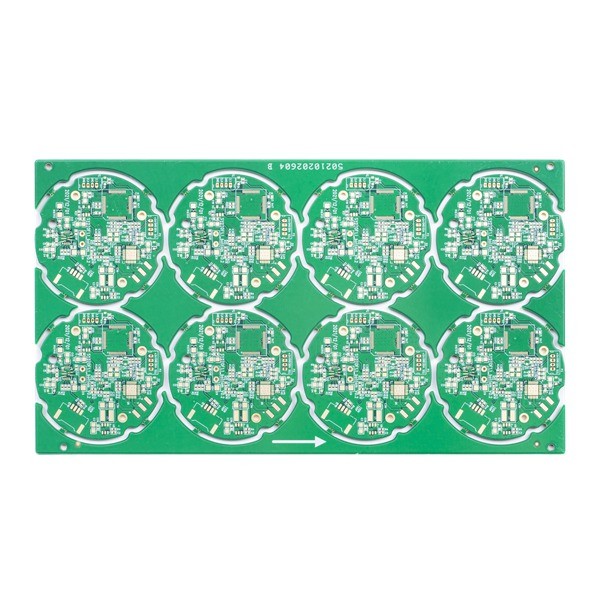

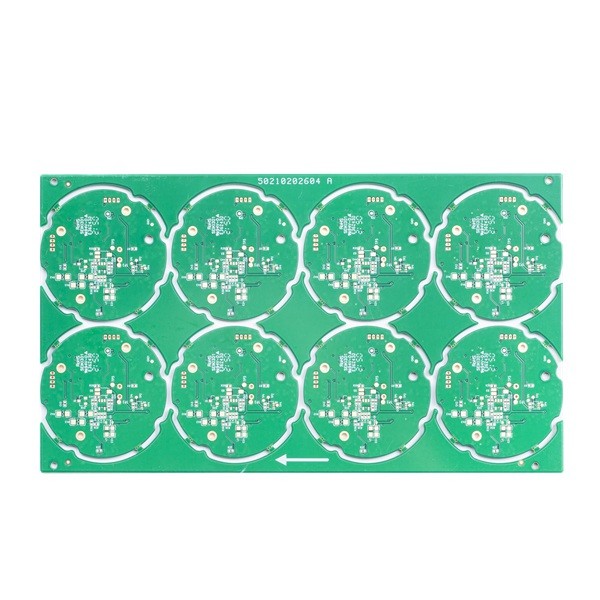

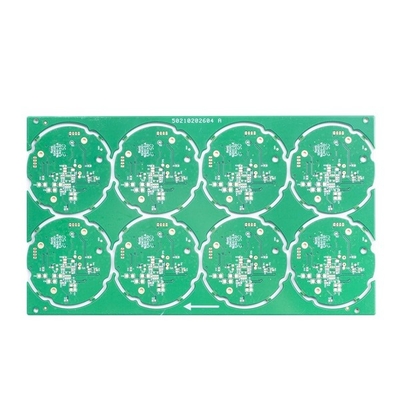

Alto PWB rapido rigido di giro dei circuiti stampato di TG FR4 TG170 1.6mm

Alto PWB rapido rigido di giro dei circuiti stampato di TG FR4 TG170 1.6mm

Il PWB rapido di giro si imbarca sull'alto bordo rapido del PWB di giro di TG che fabbrica il montaggio del circuito stampato

alto TG circuito stampato veloce di giro di 4L

Il circuito di HSX riguarda una superficie di produzione totale di 10.000 metri quadri, impiega oltre 350 lavoratori e produce più oltre 5.000 tipi del PWB ogni mese. I nostri prodotti sono ampiamente usati in molti industrie, comunicazioni, alimentazioni elettriche, reti di computer, prodotti digitali, controllo industriale, scienza ed educazione, apparecchi medici e spazio aereo, ecc.

Gli strati massimi è 32layer (lo strato ≥20 deve esaminare)

La dimensione massima del pannello di rivestimento è 740* 500 millimetri, ma se il lato >600 millimetro del pannello, dovrà esaminare il bordo

La dimensione minima del pannello di rivestimento è 5 * 5mm

Il materiale del PWB comprende il pi +FR4, FR4, Rogers, incissione all'acquaforte

La capacità di spessore del PWB è 0.2~4.0mm (necessità di esaminare quando <0>4 millimetri) (e non può fare la superficie di HASL con spessore del bordo

Spessore di rame di capacità di rame bassa interna ed esterna: Min 0.3/0.5oz, 3oz massimo, 4-6oz di avanzamento

Tolleranza di torsione e dell'arco: 0,075%

Dimensione minima del foro: 0.15mm (debba esaminare il bordo se più piccolo di 0,15 millimetri)

Capacità minima del luogo di perforazione di HDI: 0.08-0.10MM

Pista del PWB/capacità di lacuna: 3mil (0.075mm)

Metodo del profilo del PWB: Routing/V-CUT/Punching

Capacità di spessore della maschera della lega per saldatura: 15-20um standard; Avanzato: 35um

Capacità minima di larghezza del ponte della maschera della lega per saldatura: 4mil verde, l'altro colore 4.8mil

Capacità di riempimento dei fori della maschera della lega per saldatura: 0.1-0.5mm

Il colore della maschera della lega per saldatura copre il verde verde e opaco, nero blu e opaco, giallo blu, nero, opaco, rosso, bianco, ecc

Il silkscreen del PWB include bianco, nero e come vostra richiesta

Capacità di spessore della maschera di Peelable: 500-1000um

Film di ossidazione di capacità di OSP: 0.2-0.5um

I vantaggi del circuito di HSX:

1)PWB professionale di fabbricazione per 10 anni

2)Posizionamento di qualità superiore, linea di produzione professionale

3)Tecnologia di fabbricazione stabile e matura

4)Alta assicurazione di qualità di affidabilità

5)Sistema di servizio completo del mercato

6)Risposta rapida, consegna veloce

FAQ:
Q1: Come posso ottenere una citazione?
: Prego inviici l'archivio del gerber con il formato Gerber, PROTEL 99SE, PROTEL DXP, il PWB di POTERE, CAM350, ODB e fornisca le quantità della domanda. Forniremo di conseguenza la citazione.

Q2: Potete fabbricare il PCBs da un file di immagini?
: No. Ma se potete inviarci un PWB del campione, potremmo clonare la sua progettazione e sistemarci la cosa.

Q3: Avete PWB in azione.
: La maggior parte dei bordi del PWB sono personalizzati ed hanno progettazioni differenti, noi le producono secondo gli archivi del gerber forniti dai clienti.

Q4: Che materiali FR4 usate solitamente?

: Kingboard, ITEQ, Shengyi…

Q5: Che genere di modo della spedizione usate solitamente?
: Per piccolo ordine del volume, suggeriamo sempre di spedire i bordi da DHL, UPS, servizio di porta in porta di Fedex, potremmo usare il vostro conto di spedizione per fare la raccolta o usare il nostro conto per spedire nel termine di consegna di DDU (dazio doganale non pagato).
E per grande ordine del volume, comprimere il costo del trasporto, suggeriremo di sistemare la spedizione da aria o dal mare, naturalmente, se avete vostro proprio spedizioniere e potete fornirci informazioni, possiamo contattarli per sistemare la spedizione.
