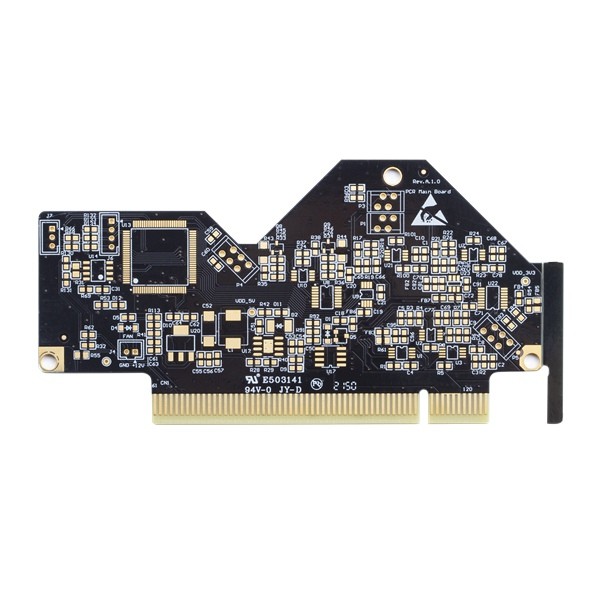

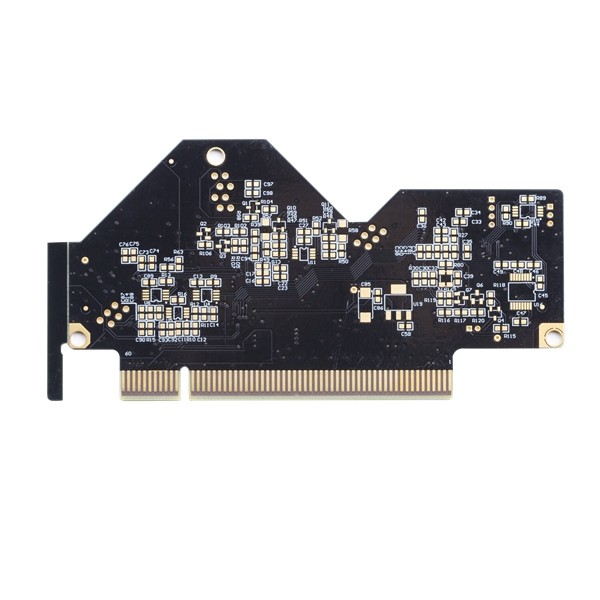

il giro rapido nero rapido 5mil ha stampato il dito dell'oro dei circuiti che placca FR4 TG150

il giro rapido nero rapido 5mil ha stampato il dito dell'oro dei circuiti che placca FR4 TG150

Il PWB rapido di giro si imbarca sul PWB del dito dell'oro che placca la progettazione nera rapida e l'Assemblea del PWB del PWB del PWB dell'oro

PWB a più strati veloce del dito dell'oro 4L

Il circuito di HSX riguarda una superficie di produzione totale di 10.000 metri quadri, impiega oltre 350 lavoratori e produce più oltre 5.000 tipi del PWB ogni mese. I nostri prodotti sono ampiamente usati in molti industrie, comunicazioni, alimentazioni elettriche, reti di computer, prodotti digitali, controllo industriale, scienza ed educazione, apparecchi medici e spazio aereo, ecc.

Gli strati massimi è 32layer (lo strato ≥20 deve esaminare)

La dimensione massima del pannello di rivestimento è 740* 500 millimetri, ma se il lato >600 millimetro del pannello, dovrà esaminare il bordo

La dimensione minima del pannello di rivestimento è 5 * 5mm

Il materiale del PWB comprende il pi +FR4, FR4, Rogers, incissione all'acquaforte

La capacità di spessore del PWB è 0.2~4.0mm (necessità di esaminare quando <0>4 millimetri) (e non può fare la superficie di HASL con spessore del bordo

Spessore di rame di capacità di rame bassa interna ed esterna: Min 0.3/0.5oz, 3oz massimo, 4-6oz di avanzamento

Tolleranza di torsione e dell'arco: 0,075%

Dimensione minima del foro: 0.15mm (debba esaminare il bordo se più piccolo di 0,15 millimetri)

Capacità minima del luogo di perforazione di HDI: 0.08-0.10MM

Pista del PWB/capacità di lacuna: 3mil (0.075mm)

Metodo del profilo del PWB: Routing/V-CUT/Punching

Capacità di spessore della maschera della lega per saldatura: 15-20um standard; Avanzato: 35um

Capacità minima di larghezza del ponte della maschera della lega per saldatura: 4mil verde, l'altro colore 4.8mil

Capacità di riempimento dei fori della maschera della lega per saldatura: 0.1-0.5mm

Il colore della maschera della lega per saldatura copre il verde verde e opaco, nero blu e opaco, giallo blu, nero, opaco, rosso, bianco, ecc

Il silkscreen del PWB include bianco, nero e come vostra richiesta

Capacità di spessore della maschera di Peelable: 500-1000um

Film di ossidazione di capacità di OSP: 0.2-0.5um

I vantaggi del circuito di HSX:

1)PWB professionale di fabbricazione per 10 anni

2)Posizionamento di qualità superiore, linea di produzione professionale

3)Tecnologia di fabbricazione stabile e matura

4)Alta assicurazione di qualità di affidabilità

5)Sistema di servizio completo del mercato

6)Risposta rapida, consegna veloce

FAQ:
Q1: È voi una fabbrica o la società commerciale?
: Sì, siamo la fabbrica, abbiamo la fabbricazione rapida indipendente del PWB del prototipo di giro & linee di produzione grandi del PWB del volume.

Q2: Che genere di formato di file del PWB potete accettare per produzione?
: Gerber, PROTEL 99SE, PROTEL DXP, PWB di POTERE, CAM350, ODB+ (.TGZ)

Q3: I nostri archivi del PWB saranno controllati.
: Sì. I vostri dati saranno controllati dal nostro gruppo degli ingegneri. Se troviamo che tutte le edizioni tecniche o avere c'è ne domanda, vi contatteremo e risolveremo i problemi insieme.

Q4: Fa il nostro prodotto sarà provato prima della spedizione.
: Sì. Potremmo fornire la prova del circuito di funzione se ci fornite i metodi di collaudo.

Q5: Fornite i servizi dell'Assemblea del PWB, anche?
Per le merci pesanti più di 300kg, possiamo spedire i vostri bordi del PWB in nave o da aria per comprimere il costo del trasporto. Naturalmente, se avete vostro proprio spedizioniere, possiamo contattarli per occuparci della vostra spedizione.
