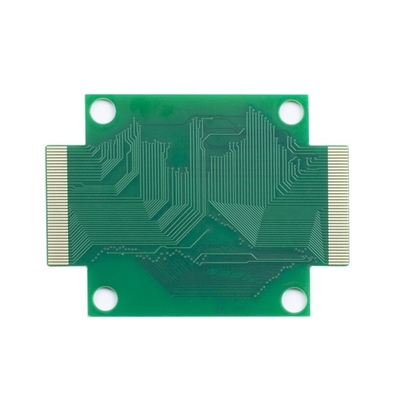

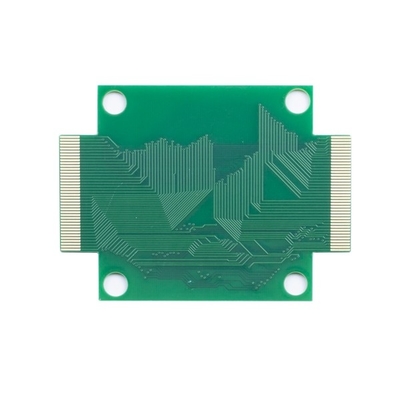

Il dito dell'oro che placca il PWB rapido di giro si imbarca sui lati del prototipo due 1.6mm 1OZ

Il dito dell'oro che placca il PWB rapido di giro si imbarca sui lati del prototipo due 1.6mm 1OZ

Il PWB rapido di giro si imbarca sul dito dell'oro che placca l'ordine rapido del campione del prototipo del PWB di giro veloce duro dell'oro ed il volume massiccio

circuito stampato veloce del dito dell'oro 4L

Il circuito di HSX riguarda una superficie di produzione totale di 10.000 metri quadri, impiega oltre 350 lavoratori e produce più oltre 5.000 tipi del PWB ogni mese. I nostri prodotti sono ampiamente usati in molti industrie, comunicazioni, alimentazioni elettriche, reti di computer, prodotti digitali, controllo industriale, scienza ed educazione, apparecchi medici e spazio aereo, ecc.

Gli strati massimi è 32layer (lo strato ≥20 deve esaminare)

La dimensione massima del pannello di rivestimento è 740* 500 millimetri, ma se il lato >600 millimetro del pannello, dovrà esaminare il bordo

La dimensione minima del pannello di rivestimento è 5 * 5mm

Il materiale del PWB comprende il pi +FR4, FR4, Rogers, incissione all'acquaforte

La capacità di spessore del PWB è 0.2~4.0mm (necessità di esaminare quando <0>4 millimetri) (e non può fare la superficie di HASL con spessore del bordo

Spessore di rame di capacità di rame bassa interna ed esterna: Min 0.3/0.5oz, 3oz massimo, 4-6oz di avanzamento

Tolleranza di torsione e dell'arco: 0,075%

Capacità di spessore della maschera della lega per saldatura: 15-20um standard; Avanzato: 35um

Capacità minima di larghezza del ponte della maschera della lega per saldatura: 4mil verde, l'altro colore 4.8mil

Capacità di riempimento dei fori della maschera della lega per saldatura: 0.1-0.5mm

Il colore della maschera della lega per saldatura copre il verde verde e opaco, nero blu e opaco, giallo blu, nero, opaco, rosso, bianco, ecc

Il silkscreen del PWB include bianco, nero e come vostra richiesta

Capacità di spessore della maschera di Peelable: 500-1000um

Film di ossidazione di capacità di OSP: 0.2-0.5um

Q1: È voi una fabbrica o la società commerciale?
: Sì, siamo la fabbrica, abbiamo la fabbricazione rapida indipendente del PWB del prototipo di giro & linee di produzione grandi del PWB del volume.

Q2: Che genere di formato di file del PWB potete accettare per produzione?
: Gerber, PROTEL 99SE, PROTEL DXP, PWB di POTERE, CAM350, ODB+ (.TGZ)

Q3: È il mio PWB archiva sicuro quando li presento a voi per fabbricare?
: Rispettiamo il copyright del cliente e mai non fabbricheremo il PWB per qualcun altro con i vostri archivi a meno che riceviamo il permesso scritto dal vostro lato, né divideremo questi archivi con tutti i altri terzi. E potremmo firmare NDA con il cliente se necessario.

Q4: Se non abbiamo archivio del PWB/archivio di Gerber, abbia soltanto il campione del PWB, può voi produrrlo per me?
: Sì, potremmo aiutarvi a clonare il PWB. Invii appena il PWB del campione noi, potremmo clonare la progettazione del PWB e risolverlo.

Q5: Che cosa è il vostro termine d'esecuzione standard per il PWB?
: Campione/prototipo (più di meno di 3sqm):
1-2 strati: 3 5working ai giorni (il più velocemente 24 ore per i servizi rapidi di giro)
4-8 strati: 7~12 giorni lavorativi (48hours più veloce per i servizi rapidi di giro)
Fabbricazione in serie (più di meno di 200sqm):
1-2 strati: 7 - 12 giorni lavorativi
4-8 strati: 10 - 15 giorni lavorativi
