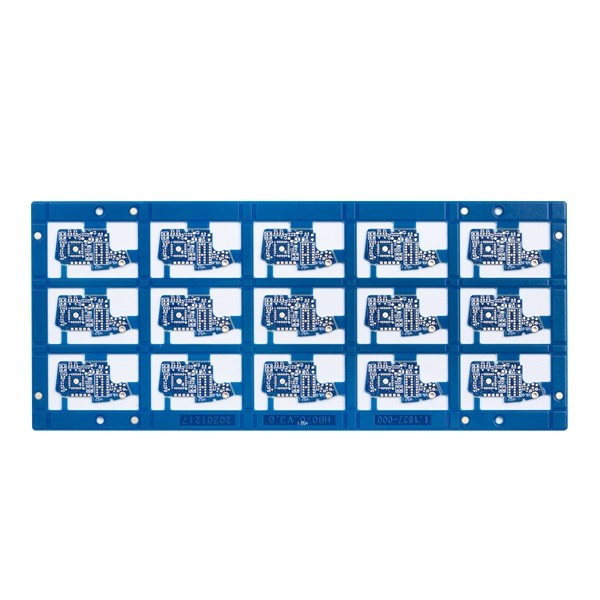

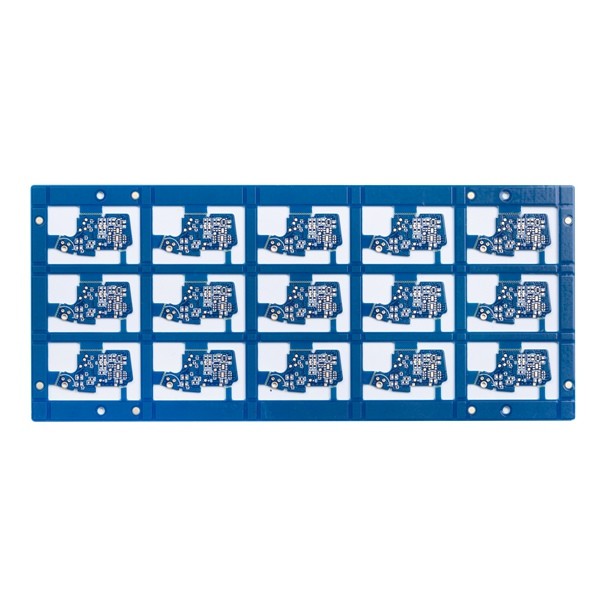

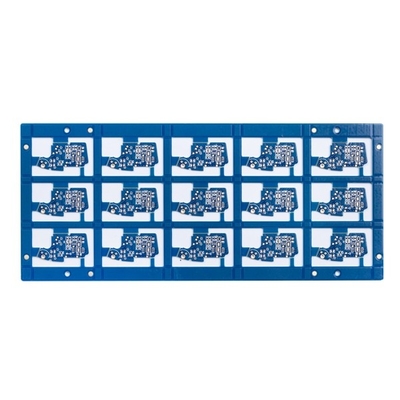

Maschera blu veloce della lega per saldatura dell'oro 5mil di immersione del PWB di ritorno del foro riempita resina

Maschera blu veloce della lega per saldatura dell'oro 5mil di immersione del PWB di ritorno del foro riempita resina

Il PWB rapido di giro si imbarca sui circuiti veloci di mezzo del foro del PWB del foro riempiti resina dei prodotti di comunicazione del PWB controllo dell'impedenza

PWB veloce del Resina-riempire-foro di giro 6L

Il PWB veloce di ritorno, circuito di Huashengxin è un produttore professionista per i circuiti stampato. Bordi del PWB della copertura 1~32L FR-4 dei prodotti di Huashengxin, del PWB dell'IMS, di HDI, bordi ad alta frequenza di PTFE e bordi ecc. della Rigido-flessione. Forniamo i servizi di produzione rapidi flessibili di giro (12hours a 72 ore) come pure il piccolo volume a grande fabbricazione del PWB del volume. Ed i nostri prodotti ampiamente si applicano dall'industria di comunicazione, i dispositivi delle alimentazioni elettriche, reti di computer ad industria aerospaziale.

Strati: 1-32layer, se lo strato è 20L o giumenta che 20L, dovrà esaminare il bordo.

La dimensione massima del pannello di rivestimento è 740* 500 millimetri, ma se il lato >600 millimetro del pannello, dovrà esaminarlo.

La dimensione minima del pannello è 5 * 5mm.

Le materie prime dei circuiti stampato includono FR4, Rogers, materiali senza alogeno e alti di TG…

Tempi ciechi e sepolti della stampa della laminazione dei fori: Stampa con lo stesso centro ≤3times (necessità di periodi >3 di esaminare)

La capacità di spessore del PWB proviene da 0.2~4.0mm, se lo spessore è di meno di 0,2 millimetri, o più di 4 millimetri, dovranno esaminarlo inizialmente.

Capacità di spessore del rame del PWB: Layer≤ interno 6 OZ (ma spessore di rame ≥5 OZ per 4L, ≥4OZ per 6L, ≥3OZfor 8L e sopra sarà esaminato)
Rame esterno di strato: ≤ 10 OZ (≥5 OZ deve esaminare)

La tolleranza di torsione e dell'arco è 0,075%.

Dimensione minima del foro: 1) se spessore ≤2.0mm, dimensione minima 0.20mm del bordo del foro. Se bordo thickness>2.0mm, dimensione minima del foro: aspetto ratio≤10 (per il tagliente)
2) se bordo thickness≤0.8mm, dimensione minima 0.10mm del foro. Se bordo thickness≤1.2mm, dimensione minima 0.15mm del foro

Colore della maschera della lega per saldatura: Verde verde e opaco, nero blu e opaco, giallo blu, nero, opaco, rosso, bianco e come vostra richiesta.

Colore del Silkscreen: Bianco, nero e come vostra richiesta

Superficie finita: HASL, IF-HASL, ENIG, Sn di immersione, OSP, ENIG selettivo + OSP, argento di immersione, ENEPIG, placcanti oro duro, ecc.

FAQ:
Q1: Come posso ottenere una citazione?
: Prego inviici l'archivio del gerber con il formato Gerber, PROTEL 99SE, PROTEL DXP, il PWB di POTERE, CAM350, ODB e fornisca le quantità della domanda. Forniremo di conseguenza la citazione.

Q2: Potete fabbricare il PCBs da un file di immagini?
: No. Ma se potete inviarci un PWB del campione, potremmo clonare la sua progettazione e sistemarci la cosa.

Q3: Avete PWB in azione.
: La maggior parte dei bordi del PWB sono personalizzati ed hanno progettazioni differenti, noi le producono secondo gli archivi del gerber forniti dai clienti.

Q4: Che materiali FR4 usate solitamente?

: Kingboard, ITEQ, Shengyi…

Q5: Che genere di modo della spedizione usate solitamente?
: Per piccolo ordine del volume, suggeriamo sempre di spedire i bordi da DHL, UPS, servizio di porta in porta di Fedex, potremmo usare il vostro conto di spedizione per fare la raccolta o usare il nostro conto per spedire nel termine di consegna di DDU (dazio doganale non pagato).
E per grande ordine del volume, comprimere il costo del trasporto, suggeriremo di sistemare la spedizione da aria o dal mare, naturalmente, se avete vostro proprio spedizioniere e potete fornirci informazioni, possiamo contattarli per sistemare la spedizione.
