giro rapido Flex Circuits Small BGA 3.0mm del PWB dell'oro di immersione di 3mil FR4

giro rapido Flex Circuits Small BGA 3.0mm del PWB dell'oro di immersione di 3mil FR4

Il PWB rapido di giro si imbarca sulla piccola linea spazio e Gap piccoli via la resina di controllo dell'impedenza di dimensione riempita e placcata sopra il PWB veloce

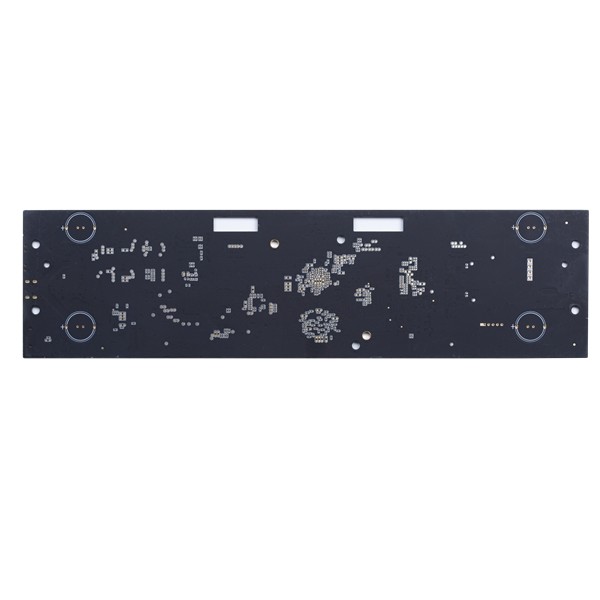

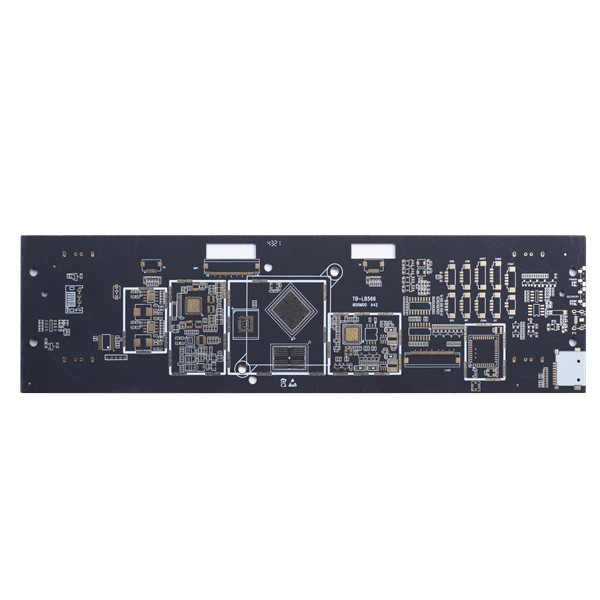

PWB rapido di giro di strato 6L con piccolo BGA

Fondato nel 2010, il circuito di Shenzhen Huashengxin è un produttore professionista per i circuiti stampato. Bordi del PWB della copertura 1~32L FR-4 dei prodotti di Huashengxin, del PWB dell'IMS, di HDI, bordi ad alta frequenza di PTFE e bordi ecc. della Rigido-flessione. Forniamo i servizi di produzione rapidi flessibili di giro (12hours a 72 ore) come pure il piccolo volume a grande fabbricazione del PWB del volume. Ed i nostri prodotti ampiamente si applicano dall'industria di comunicazione, i dispositivi delle alimentazioni elettriche, reti di computer ad industria aerospaziale.

Strati: 1-32layer, se lo strato è 20L o giumenta che 20L, dovrà esaminare il bordo.

La dimensione massima del pannello di rivestimento è 740* 500 millimetri, ma se il lato >600 millimetro del pannello, dovrà esaminarlo.

La dimensione minima del pannello è 5 * 5mm.

Le materie prime dei circuiti stampato includono FR4, Rogers, materiali senza alogeno e alti di TG…

Tempi ciechi e sepolti della stampa della laminazione dei fori: Stampa con lo stesso centro ≤3times (necessità di periodi >3 di esaminare)

La capacità di spessore del PWB proviene da 0.2~4.0mm, se lo spessore è di meno di 0,2 millimetri, o più di 4 millimetri, dovranno esaminarlo inizialmente.

Capacità di spessore del rame del PWB: Layer≤ interno 6 OZ (ma spessore di rame ≥5 OZ per 4L, ≥4OZ per 6L, ≥3OZfor 8L e sopra sarà esaminato)
Rame esterno di strato: ≤ 10 OZ (≥5 OZ deve esaminare)

La tolleranza di torsione e dell'arco è 0,075%.

Dimensione minima del foro: 1) se spessore ≤2.0mm, dimensione minima 0.20mm del bordo del foro. Se bordo thickness>2.0mm, dimensione minima del foro: aspetto ratio≤10 (per il tagliente)
2) se bordo thickness≤0.8mm, dimensione minima 0.10mm del foro. Se bordo thickness≤1.2mm, dimensione minima 0.15mm del foro

Colore della maschera della lega per saldatura: Verde verde e opaco, nero blu e opaco, giallo blu, nero, opaco, rosso, bianco e come vostra richiesta.

Colore del Silkscreen: Bianco, nero e come vostra richiesta

Superficie finita: HASL, IF-HASL, ENIG, Sn di immersione, OSP, ENIG selettivo + OSP, argento di immersione, ENEPIG, placcanti oro duro, ecc.

FAQ:

Q1: È voi una fabbrica o la società commerciale?
: Sì, siamo la fabbrica, abbiamo la fabbricazione rapida indipendente del PWB del prototipo di giro & linee di produzione grandi del PWB del volume.

Q2: Comecircalavostracapacità di produzionedellafabbricadelPWB?
: La nostra capacità di produzione mensile è di 50.000 metri quadri/mese e 5000types/month.

Q3: Senon abbiamoarchiviodelPWB/archiviodiGerber, abbiasoltantoilcampionedelPWB, puòvoiprodurrloperme?
: Sì, potremmo aiutarvi a clonare il PWB. Invii appena il PWB del campione noi, potremmo clonare la progettazione del PWB e risolverlo.

Q4: ComespediretesolitamenteilPWB?
: Solitamente per i piccoli pacchetti, spediremo i bordi da DHL, UPS, servizio di porta in porta di Fedex, potremmo usare il vostro conto di spedizione per fare la raccolta o usare il nostro conto per spedire nel termine di consegna di DDU (dazio doganale non pagato).
Per le merci pesanti più di 300kg, possiamo spedire i vostri bordi del PWB in nave o da aria per comprimere il costo del trasporto. Naturalmente, se avete vostro proprio spedizioniere, possiamo contattarli per occuparci della vostra spedizione.

Q5: Che cosa è il vostro termine d'esecuzione standard per produzione?
: Campione/prototipo (più di meno di 3sqm):
1-2 strati: 3 5working ai giorni (il più velocemente 24 ore per i servizi rapidi di giro)
4-8 strati: 7~12 giorni lavorativi (48hours più veloce per i servizi rapidi di giro)
Fabbricazione in serie (più di meno di 200sqm):
1-2 strati: 7 - 12 giorni lavorativi
4-8 strati: 10 - 15 giorni lavorativi
