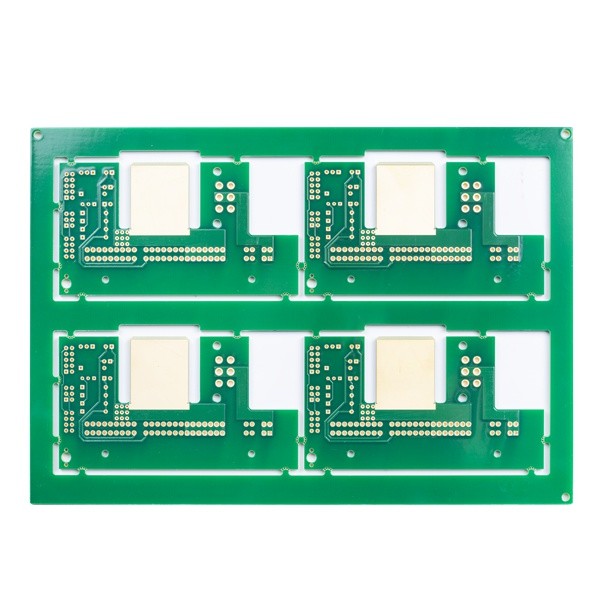

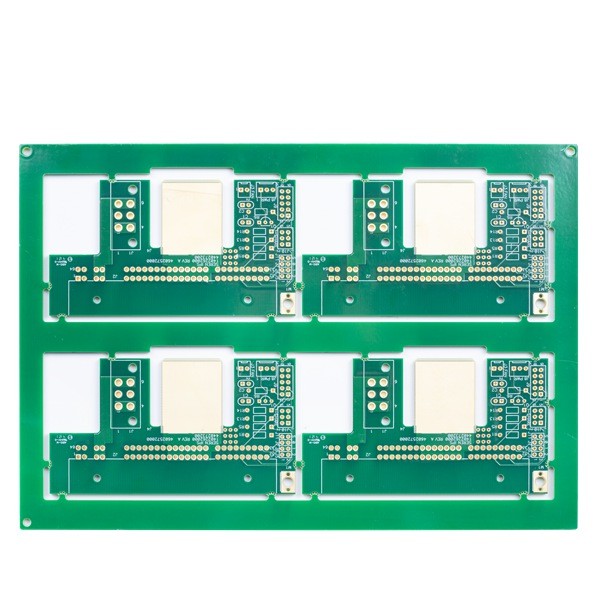

L'oro veloce ROHS di immersione di servizio di modello del PWB di FR4 IT180A ha approvato

L'oro veloce ROHS di immersione di servizio di modello del PWB di FR4 IT180A ha approvato

Il PWB rapido di giro si imbarca sul montaggio veloce compiacente veloce del PWB del PWB di servizio ROHS di modello del PWB

4L circuito stampato veloce di giro FR4

Bordi del PWB della copertura 1~32L FR-4 dei prodotti di Huashengxin, del PWB dell'IMS, di HDI, bordi ad alta frequenza di PTFE e bordi ecc. della Rigido-flessione. Forniamo i servizi di produzione rapidi flessibili di giro (12hours a 72 ore) come pure il piccolo volume a grande fabbricazione del PWB del volume. Ed i nostri prodotti ampiamente si applicano dall'industria di comunicazione, i dispositivi delle alimentazioni elettriche, reti di computer ad industria aerospaziale.

Strati: 1-32layer, se lo strato è 20L o giumenta che 20L, dovrà esaminare il bordo.

La dimensione massima del pannello di rivestimento è 740* 500 millimetri, ma se il lato >600 millimetro del pannello, dovrà esaminarlo.

La dimensione minima del pannello è 5 * 5mm.

Le materie prime dei circuiti stampato includono FR4, Rogers, materiali senza alogeno e alti di TG…

Tempi ciechi e sepolti della stampa della laminazione dei fori: Stampa con lo stesso centro ≤3times (necessità di periodi >3 di esaminare)

La capacità di spessore del PWB proviene da 0.2~4.0mm, se lo spessore è di meno di 0,2 millimetri, o più di 4 millimetri, dovranno esaminarlo inizialmente.

Capacità di spessore del rame del PWB: Layer≤ interno 6 OZ (ma spessore di rame ≥5 OZ per 4L, ≥4OZ per 6L, ≥3OZfor 8L e sopra sarà esaminato)
Rame esterno di strato: ≤ 10 OZ (≥5 OZ deve esaminare)

La tolleranza di torsione e dell'arco è 0,075%.

Dimensione minima del foro: 1) se spessore ≤2.0mm, dimensione minima 0.20mm del bordo del foro. Se bordo thickness>2.0mm, dimensione minima del foro: aspetto ratio≤10 (per il tagliente)
2) se bordo thickness≤0.8mm, dimensione minima 0.10mm del foro. Se bordo thickness≤1.2mm, dimensione minima 0.15mm del foro

Colore della maschera della lega per saldatura: Verde verde e opaco, nero blu e opaco, giallo blu, nero, opaco, rosso, bianco e come vostra richiesta.

Colore del Silkscreen: Bianco, nero e come vostra richiesta

Superficie finita: HASL, IF-HASL, ENIG, Sn di immersione, OSP, ENIG selettivo + OSP, argento di immersione, ENEPIG, placcanti oro duro, ecc.

Q1: È voi una fabbrica o la società commerciale?
: Sì, siamo la fabbrica, abbiamo la fabbricazione rapida indipendente del PWB del prototipo di giro & linee di produzione grandi del PWB del volume.

Q2: Che genere di formato di file del PWB potete accettare per produzione?
: Gerber, PROTEL 99SE, PROTEL DXP, PWB di POTERE, CAM350, ODB+ (.TGZ)

Q3: È il mio PWB archiva sicuro quando li presento a voi per fabbricare?
: Rispettiamo il copyright del cliente e mai non fabbricheremo il PWB per qualcun altro con i vostri archivi a meno che riceviamo il permesso scritto dal vostro lato, né divideremo questi archivi con tutti i altri terzi. E potremmo firmare NDA con il cliente se necessario.

Q4: Se non abbiamo archivio del PWB/archivio di Gerber, abbia soltanto il campione del PWB, può voi produrrlo per me?
: Sì, potremmo aiutarvi a clonare il PWB. Invii appena il PWB del campione noi, potremmo clonare la progettazione del PWB e risolverlo.

Q5: Che cosa è il vostro termine d'esecuzione standard per il PWB?
: Campione/prototipo (più di meno di 3sqm):
1-2 strati: 3 5working ai giorni (il più velocemente 24 ore per i servizi rapidi di giro)
4-8 strati: 7~12 giorni lavorativi (48hours più veloce per i servizi rapidi di giro)
Fabbricazione in serie (più di meno di 200sqm):
1-2 strati: 7 - 12 giorni lavorativi
4-8 strati: 10 - 15 giorni lavorativi

Q6: Che pagamento accettate?
: Trasferimento di cavo (T/T) o lettera di credito (L/C) o Paypal (soltanto per valore poco elevato più di meno di 500usd)
