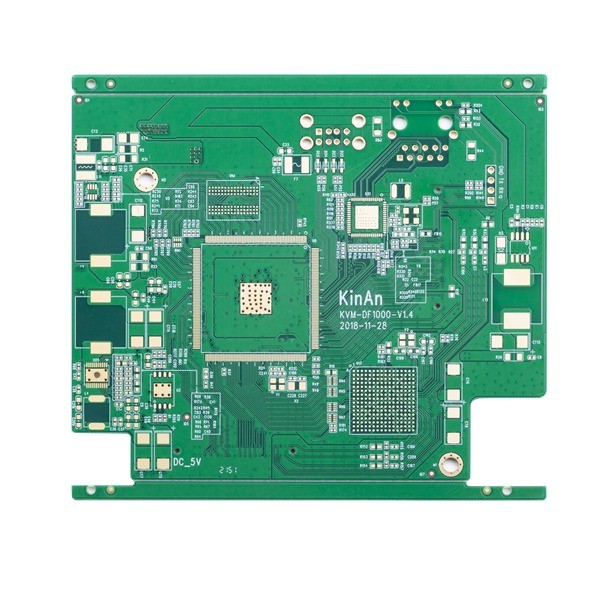

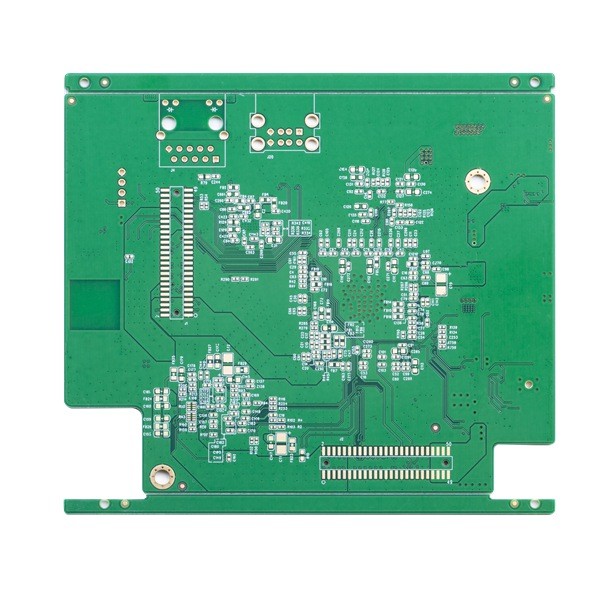

Il PWB rapido di giro della maschera verde della lega per saldatura si imbarca sul controllo 1.2mm 5mil dell'impedenza di BGA

Il PWB rapido di giro della maschera verde della lega per saldatura si imbarca sul controllo 1.2mm 5mil dell'impedenza di BGA

Il PWB rapido di giro si imbarca sul montaggio veloce del PWB del PWB di giro della lega per saldatura della maschera di piccolo BGA controllo verde dell'impedenza

PWB veloce di giro di Quik di 4 STRATI

Bordi del PWB della copertura 1~32L FR-4 dei prodotti di HSX, del PWB dell'IMS, di HDI, bordi ad alta frequenza di PTFE e bordi ecc. della Rigido-flessione. Fornisce i servizi di produzione rapidi flessibili di giro (12 ore di ore di to72) come pure il piccolo volume a grande fabbricazione del PWB del volume. I prodotti sono ampiamente usati nei campi alta tecnologia quali le comunicazioni, le alimentazioni elettriche, reti di computer, prodotti digitali, controllo industriale, scienza ed educazione, apparecchi medici e spazio aereo.

Strati massimi del circuito di BGA: 32layer (lo strato ≥20 deve esaminare)
Dimensione massima del pannello di rivestimento: 740* 500 millimetro (>600 millimetro deve esaminare)
Dimensione minima del pannello di rivestimento: 5 * 5mm
Materiale del PWB: Pi +FR4, FR4, Rogers
Spessore del PWB: 0.2~4.0mm (<0.2 il millimetro, >4 millimetro deve esaminare) (≤ 0.6mm di spessore del bordo, non fanno domanda per la superficie di HASL)
spessore di rame di rame basso interno ed esterno: Min 0.3/0.5oz, 3oz massimo, 4-6oz di avanzamento
Arco e torsione: 0,075%
Dimensione minima del foro: 0.15mm (<0.15 millimetro deve esaminare)
Luogo di perforazione minimo di HDI: 0.08-0.10MM
Pista/lacuna del PWB: 3mil (0.075mm)
Profilo del PWB: Routing/V-CUT/Punching
Spessore della maschera della lega per saldatura: 15-20um standard; Avanzato: 35um
Larghezza minima del ponte della maschera della lega per saldatura: 4mil verde, l'altro colore 4.8mil
Fori di riempimento della maschera della lega per saldatura: 0.1-0.5mm
Il colore della maschera della lega per saldatura: verde verde e opaco, nero blu e opaco, giallo blu, nero, opaco, rosso, bianco, ecc
Silkscreen del PWB: Bianco, nero e come vostra richiesta
Spessore della maschera di Peelable: 500-1000um
Film di ossidazione di OSP: 0.2-0.5um

FAQ:
Q1: Come posso ottenere una citazione?
: Prego inviici l'archivio del gerber con il formato Gerber, PROTEL 99SE, PROTEL DXP, il PWB di POTERE, CAM350, ODB e fornisca le quantità della domanda. Forniremo di conseguenza la citazione.

Q2: Potete fabbricare il PCBs da un file di immagini?
: No. Ma se potete inviarci un PWB del campione, potremmo clonare la sua progettazione e sistemarci la cosa.

Q3: Avete PWB in azione.
: La maggior parte dei bordi del PWB sono personalizzati ed hanno progettazioni differenti, noi le producono secondo gli archivi del gerber forniti dai clienti.

Q4: Che materiali FR4 usate solitamente?

: Kingboard, ITEQ, Shengyi…

Q5: Che genere di modo della spedizione usate solitamente?
: Per piccolo ordine del volume, suggeriamo sempre di spedire i bordi da DHL, UPS, servizio di porta in porta di Fedex, potremmo usare il vostro conto di spedizione per fare la raccolta o usare il nostro conto per spedire nel termine di consegna di DDU (dazio doganale non pagato).
E per grande ordine del volume, comprimere il costo del trasporto, suggeriremo di sistemare la spedizione da aria o dal mare, naturalmente, se avete vostro proprio spedizioniere e potete fornirci informazioni, possiamo contattarli per sistemare la spedizione.
