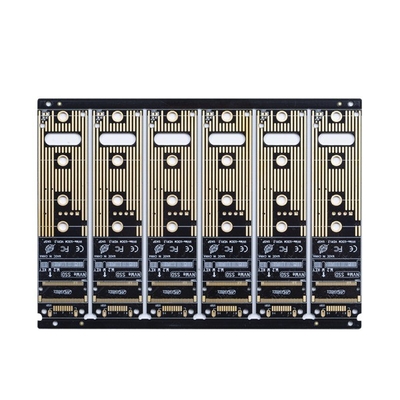

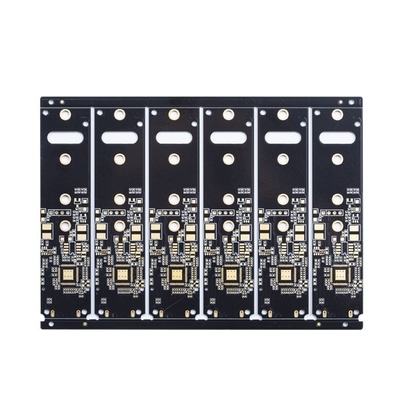

Bordi rapidi 4mil del prototipo del PWB dell'oro di immersione del circuito di giro Fr4

Bordi rapidi 4mil del prototipo del PWB dell'oro di immersione del circuito di giro Fr4

Il PWB rapido di giro si imbarca sul produttore rapido materiale nero del PWB di giro di controllo FR4 dell'impedenza della maschera della lega per saldatura

PWB a più strati del nero di giro di 4L Quik

Materiale del PWB: Pi +FR4, FR4, Rogers
Spessore del PWB: 0.2~4.0mm (<0.2 il millimetro, >4 millimetro deve esaminare) (≤ 0.6mm di spessore del bordo, non fanno domanda per la superficie di HASL)
spessore di rame di rame basso interno ed esterno: Min 0.3/0.5oz, 3oz massimo, 4-6oz di avanzamento
Arco e torsione: 0,075%
Dimensione minima del foro: 0.15mm (<0.15 millimetro deve esaminare)
Luogo di perforazione minimo di HDI: 0.08-0.10MM
Pista/lacuna del PWB: 3mil (0.075mm)
Profilo del PWB: Routing/V-CUT/Punching
Spessore della maschera della lega per saldatura: 15-20um standard; Avanzato: 35um
Larghezza minima del ponte della maschera della lega per saldatura: 4mil verde, l'altro colore 4.8mil
Fori di riempimento della maschera della lega per saldatura: 0.1-0.5mm
Il colore della maschera della lega per saldatura: verde verde e opaco, nero blu e opaco, giallo blu, nero, opaco, rosso, bianco, ecc
Silkscreen del PWB: Bianco, nero e come vostra richiesta
Spessore della maschera di Peelable: 500-1000um
Film di ossidazione di OSP: 0.2-0.5um

FAQ:
Q1: Potreste fornire il sourcing di servizi e delle componenti dell'Assemblea del PWB?
: Sì, potremmo anche fornire il sourcing delle componenti ed i servizi dell'Assemblea del PWB come pure la configurazione della scatola se richiesta.

Q2: Quali paesi avete lavorato con?
: U.S.A., il Canada, l'Italia, la Germania, il Regno Unito, la Spagna, la Francia, la Russia, l'Iran, Turchia, la repubblica Ceca, l'Austria, l'Australia, il Brasile, il Giappone, l'India ecc.

Q3: È il mio PWB archiva sicuro quando li presento a voi per fabbricare?
: Rispettiamo il copyright del cliente e mai non fabbricheremo il PWB per qualcun altro con i vostri archivi a meno che riceviamo il permesso scritto dal vostro lato, né divideremo questi archivi con tutti i altri terzi. E potremmo firmare NDA con il cliente se necessario.

Q4: Se non abbiamo archivio del PWB/archivio di Gerber, abbia soltanto il campione del PWB, può voi produrrlo per me?
: Sì, potremmo aiutarvi a clonare il PWB. Invii appena il PWB del campione noi, potremmo clonare la progettazione del PWB e risolverlo.

Q5: Che cosa è il vostro termine d'esecuzione standard per il PWB?
: Campione/prototipo (più di meno di 3sqm):
1-2 strati: 3 5working ai giorni (il più velocemente 24 ore per i servizi rapidi di giro)
4-8 strati: 7~12 giorni lavorativi (48hours più veloce per i servizi rapidi di giro)
Fabbricazione in serie (più di meno di 200sqm):
1-2 strati: 7 - 12 giorni lavorativi
4-8 strati: 10 - 15 giorni lavorativi
