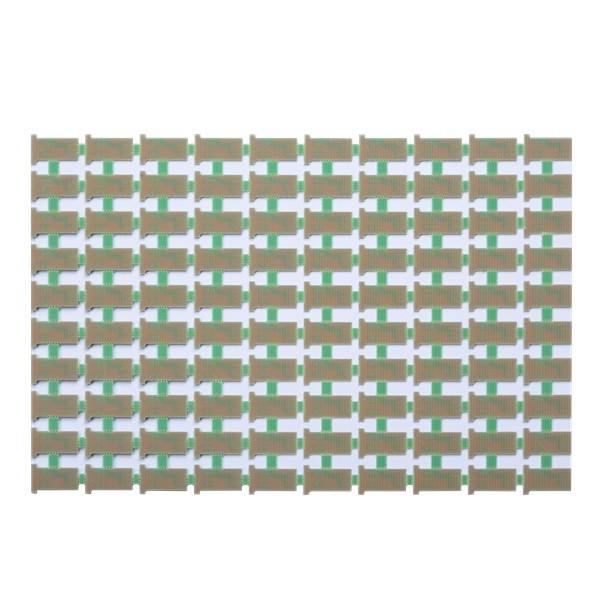

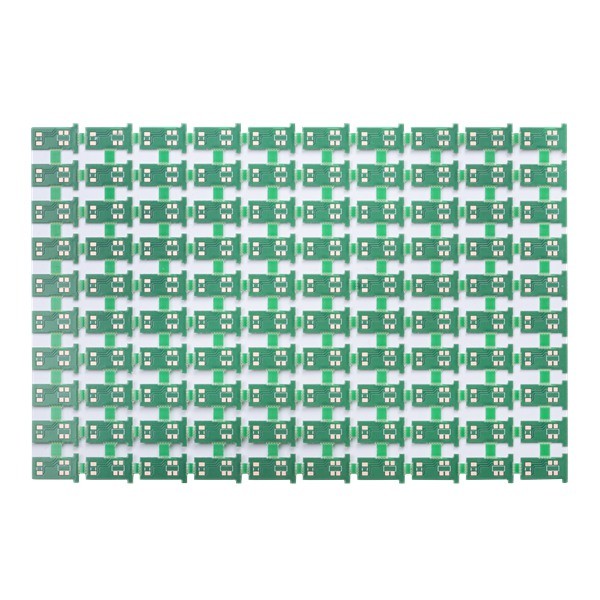

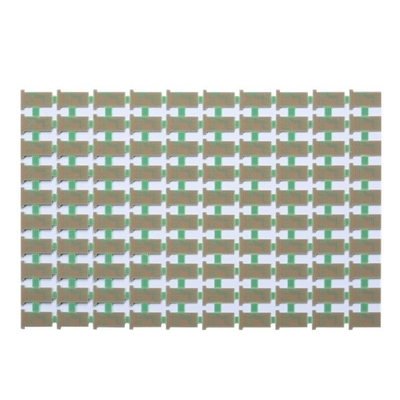

La maschera verde FR4 della lega per saldatura ultra assottiglia il singolo bordo parteggiato 10mil del PWB del PWB

La maschera verde FR4 della lega per saldatura ultra assottiglia il singolo bordo parteggiato 10mil del PWB del PWB

PWB parteggiato del PWB del PWB stampato del circuito di Digital dei prodotti della maschera verde sottile ultra sottile FR4 della lega per saldatura singolo

Singolo circuito stampato sottile parteggiato

Strati: 1-32layer, se lo strato è 20L o giumenta che 20L, dovrà esaminare il bordo.
La dimensione massima del pannello di rivestimento è 740* 500 millimetri, ma se il lato >600 millimetro del pannello, dovrà esaminarlo.
La dimensione minima del pannello è 5 * 5mm.
Le materie prime dei circuiti stampato includono FR4, Rogers, materiali senza alogeno e alti di TG…
La capacità di spessore del PWB proviene da 0.2~4.0mm, se spessore meno di 0,2 millimetri, o più di 4 millimetri, necessità di esaminare.
La capacità di spessore del rame del PWB è H~5oz. Se più di 5oz, dovranno esaminarlo inizialmente.
La tolleranza di torsione e dell'arco è 0,075%.
La dimensione minima del foro è 0.15mm, se perforare la dimensione è più piccola di 0.15mm, dovrà confermare inizialmente il bordo.
La dimensione massima del foro è 6.0mm, se dimensione del foro più di 6mm, dovranno usare la macinazione per ingrandire i fori.
Il colore del circuito stampato comprende il verde verde e opaco, nero blu, nero, opaco blu e opaco, giallo, rosso, bianco, ecc.
Il colore di colore del silkscreen: includa bianco, nero ecc.
Le superfici del circuito stampato includono HASL senza piombo, ENIG, lo Sn di immersione, OSP, ENIG selettivo + OSP, argento di immersione, ENEPIG, dito dell'oro, ecc.

Bordi del PWB della copertura 1~32L FR-4 dei prodotti di HSX, del PWB dell'IMS, di HDI, bordi ad alta frequenza di PTFE e bordi ecc. della Rigido-flessione. Fornisce i servizi di produzione rapidi flessibili di giro (12 ore di ore di to72) come pure il piccolo volume a grande fabbricazione del PWB del volume. I prodotti sono ampiamente usati nei campi alta tecnologia quali le comunicazioni, le alimentazioni elettriche, reti di computer, prodotti digitali, controllo industriale, scienza ed educazione, apparecchi medici e spazio aereo.

FAQ:

Q1: È voi una fabbrica o la società commerciale?
: Sì, siamo la fabbrica, abbiamo la fabbricazione rapida indipendente del PWB del prototipo di giro & linee di produzione grandi del PWB del volume.

Q2: Che genere di formato di file del PWB potete accettare per produzione?
: Gerber, PROTEL 99SE, PROTEL DXP, PWB di POTERE, CAM350, ODB+ (.TGZ)

Q3: È il mio PWB archiva sicuro quando li presento a voi per fabbricare?
: Rispettiamo il copyright del cliente e mai non fabbricheremo il PWB per qualcun altro con i vostri archivi a meno che riceviamo il permesso scritto dal vostro lato, né divideremo questi archivi con tutti i altri terzi. E potremmo firmare NDA con il cliente se necessario.

Q4: Se non abbiamo archivio del PWB/archivio di Gerber, abbia soltanto il campione del PWB, può voi produrrlo per me?
: Sì, potremmo aiutarvi a clonare il PWB. Invii appena il PWB del campione noi, potremmo clonare la progettazione del PWB e risolverlo.

Q5: Che cosa è il vostro termine d'esecuzione standard per il PWB?
: Campione/prototipo (più di meno di 3sqm):
1-2 strati: 3 5working ai giorni (il più velocemente 24 ore per i servizi rapidi di giro)
4-8 strati: 7~12 giorni lavorativi (48hours più veloce per i servizi rapidi di giro)
Fabbricazione in serie (più di meno di 200sqm):
1-2 strati: 7 - 12 giorni lavorativi
4-8 strati: 10 - 15 giorni lavorativi

Q6: Che pagamento accettate?
: Trasferimento di cavo (T/T) o lettera di credito (L/C) o Paypal (soltanto per valore poco elevato più di meno di 500usd)
