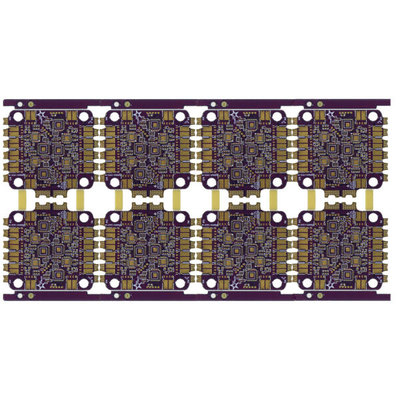

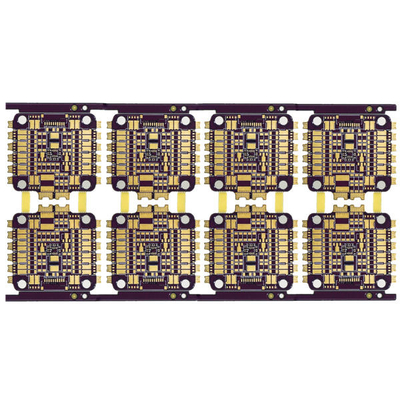

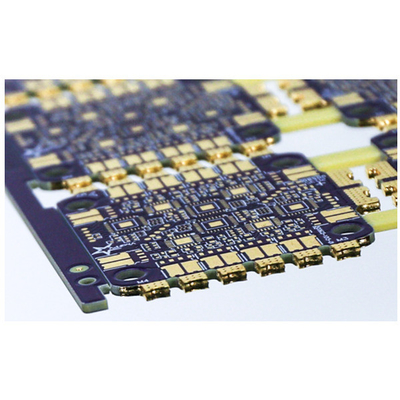

Strato ad alta frequenza 2.4mm 2oz FR4 TG170 del circuito stampato del PWB di HDI 8

Strato ad alta frequenza 2.4mm 2oz FR4 TG170 del circuito stampato del PWB di HDI 8

Assemblea elettronica di fabbricazione del PWB del bordo del PWB di verde del bordo del PWB del bordo del PWB di HDI PWB ad alta frequenza del PWB di 8 strati

PWB di 8L 2+N+2 HDI

IL PWB di HDI significa i circuiti stampato ad alta densità di interconnessione, essi è caratterizzato dalle linee più fini, dagli spazi più vicini e dai collegamenti più densi.

dovuto la sua più alta densità del circuito che i circuiti tradizionali, progettazioni del PWB di HDI può comprendere la più piccola tramite i fori ed i cuscinetti di bloccaggio come pure più alta densità del cuscinetto del collegamento. IL PWB di HDI è ampiamente usato ridurre il peso e le dimensioni globali dei prodotti come pure migliorare la prestazione elettrica del dispositivo.

Accatastamento del bordo di HDI:

1+N+1 con il microvia del laser ed il centro sepolto meccanico via. «Il 1" rappresenta «l'accumulazione» o la laminazione sequenziale da ogni lato del centro.
i+N+i (i>=2) PCBs contiene 2 o più «accumulazione» degli strati ad alta densità di interconnessione. Microvias sugli strati differenti può essere vacillato o impilato. Il rame ha riempito le strutture impilate di microvia è comunemente - visto nelle progettazioni stimolanti.

Bordi del PWB della copertura 1~32L FR-4 dei prodotti di HSX, del PWB dell'IMS, di HDI, bordi ad alta frequenza di PTFE e bordi ecc. della Rigido-flessione. Fornisce i servizi di produzione rapidi flessibili di giro (12 ore di ore di to72) come pure il piccolo volume a grande fabbricazione del PWB del volume. I prodotti sono ampiamente usati nei campi alta tecnologia quali le comunicazioni, le alimentazioni elettriche, reti di computer, prodotti digitali, controllo industriale, scienza ed educazione, apparecchi medici e spazio aereo.
