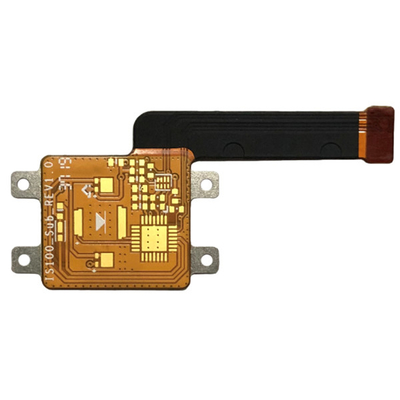

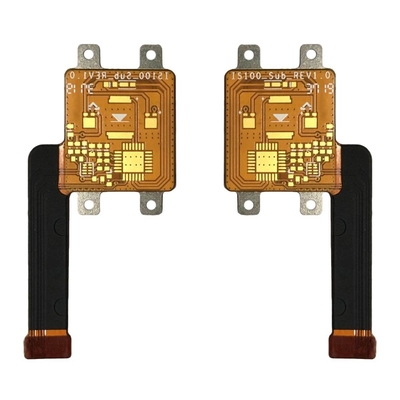

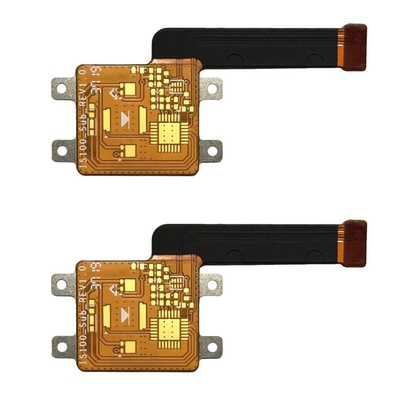

Latta a più strati di immersione di HASL OSP Flex Pcb Prototype Halogen Free

Latta a più strati di immersione di HASL OSP Flex Pcb Prototype Halogen Free

Flessione a più strati PCBs Flex Circuits Flex Circuit Prototype a più strati del PWB della flessione della flessione del PWB della flessione di progettazione rigida rigida del PWB

Circuito stampato rigido della flessione a più strati

Strato del PWB: A un solo strato, doppio ha parteggiato, a più strati

Materiale del PWB: FR-4 (FR4 standard, Mezzo Tg FR4, Ciao-Tg FR4, materiale senza piombo dell'assemblea), riempito senza alogeno e ceramico, Polyimide…

Superficie finita: Latta di immersione, argento di immersione, ENIG, ENEPIG, HASL, OSP, oro duro, oro molle (principalmente ENIG)

Spessore di rame: 1/3~5oz

Dimensione di perforazione di Smasllest: 0.15mm

più piccoli traccia/spazio: 3mil/3mil

Maschera della lega per saldatura: Film della maschera della lega per saldatura di pi laminazione covelay del film della maschera o della lega per saldatura coverlay dell'ANIMALE DOMESTICO (nero, rosso, giallo e verde, ecc)

Leggenda: Bianco, nero ed il cliente ha richiesto

Applicazione: prodotto di telecomunicazione, campo aerospaziale, prodotti militari e campi medici

Gamma delle applicazioni di PCBs rigido dai piccoli dispositivi elettrici ai grandi campi aerospaziali, militari e medici. E fletta i circuiti stampato sono costruiti del substrato flessibile. Hanno spessore più basso, peso più leggero e sono dinamicamente pieghevoli, in modo da possono risparmiare lo spazio che inoltre hanno applicazioni ugualmente vaste a causa della loro prestazione elettrica e termica eccellente.

PCBS Flessione-rigidi sono bordi che combile la tecnologia del bordo flessibile e del bordo rigido. Consistono degli strati multipli dei substrati flessibili del circuito allegati ad uno o più bordi rigidi esternamente o internamente. Di conseguenza possiedono i vantaggi di entrambi i circuiti stampato rigidi e flettono i circuiti. I prodotti della Rigido-flessione forniscono l'integrazione affidabile delle assemblee rigide multiple del circuito stampato in un singolo modulo del PWB capace dell'assemblea di sostegno, dello spazio/peso di risparmio e della stabilità meccanica.

I vantaggi del bordo rigido della flessione include:

1) il peso dei prodotti ruducing

2) la termoresistenza è eccellente

3) essendo più flessibile

4) con buona affidabilità

L'introduzione della fabbrica:

I prodotti che di HSX la copertura 1~32L FR-4 ha stampato i circuiti, IMS hanno stampato i circuiti, HDI hanno stampato i circuiti, i bordi ad alta frequenza di PTFE ed i bordi del rigidflex. E forniamo il quikturn flessibile/servizi veloci (12 ore - 72 ore) come pure il piccolo volume a grande fabbricazione del PWB del volume.

I prodotti sono ampiamente usati nei campi alta tecnologia, l'industria di comunicazione del lilke, l'industria di alimentazioni elettriche, l'industria elettronica del comsumer, controllo industriale, apparecchi medici, ecc. Possediamo il gruppo alto-istruito e con esperienza del PWB e le attrezzature di produzione avanzate.

Strati massimi: 32layer (lo strato ≥20 deve esaminare)

Dimensione massima del pannello di rivestimento: 740* 500 millimetro (>600 millimetro deve esaminare)

Dimensione minima del pannello di rivestimento: 5 * 5mm

Materiale del PWB: Pi +FR4, FR4, Rogers, TG senza alogeno e alto e rame pesante

Spessore del PWB: 0.2~4.0mm (<0.2 il millimetro, >4 millimetro deve esaminare)

Spessore del rame del PWB: H~5oz

Arco e torsione: 0,075%

Dimensione minima del foro: 0.15mm (<0.15 millimetro deve esaminare)

Dimensione massima del foro: 6.0mm (>6mm, uso che macina per ingrandire i fori)

Luogo di perforazione minimo di HDI: 0.08-0.10MM

Spazio minimo nello strato interno (unilaterale): 4~8L (includa): campione: 4 mil; piccolo volume: 4,5 mil;

8~12L (includa): campione: 5 mil; piccolo volume: 5,5 mil

12~18L (includa): campione: 6 mil; piccolo volume: 6,5 mil

Maschera della lega per saldatura del PWB: Verde di Matt, di verde, blu di Matt e blu, il nero, Matt nero, giallo, rosso, bianco, ecc

Silkscreen del PWB: Bianco, il nero, ecc

Superficie del PWB: HASL senza piombo, oro di immersione, latta di immersione, OSP, ENIG + OSP, argento di immersione, ENEPIG, dito dell'oro

Applicazione: Comunicazioni, industria/comsumer elettronico.
