immersione rigida Tin Pcb di 2.0mm Flex Circuit Board FR4 alta TG

  • 2.0mm Rigid Flex Circuit Board FR4 High TG Immersion Tin Pcb
  • 2.0mm Rigid Flex Circuit Board FR4 High TG Immersion Tin Pcb
  • 2.0mm Rigid Flex Circuit Board FR4 High TG Immersion Tin Pcb
Luogo di origine La CINA
Marca Huashengxin
Certificazione UL , ISO9001
Numero di modello PWB rigido della flessione
Quantità di ordine minimo 1pcs
Imballaggi particolari vuoto
Tempi di consegna il più velocemente 24 ore per il prototipo 2L e 4L, 3 giorni per produzione del bordo di HDI
Termini di pagamento T/T

Contattimi gratis campioni e buoni.

Whatsapp:0086 18588475571

Wechat: 0086 18588475571

Skype: sales10@aixton.com

Se avete di preoccupazione, forniamo la guida in linea di 24 ore.

x
Dettagli
Tipo del PWB PWB rigido della flessione Marterial FR4, alto TG, ad alta frequenza, allume, Polyimide
Superficie finita Latta di immersione, argento di immersione, ENIG, ENEPIG, HASL, OSP, oro duro, oro molle Spessore del bordo 2.0mm
Dimensione minima del foro 0.15mm l'altro servizio Assemblea del PWB, ordine del prototipo
Evidenziare

2.0mm Flex Circuit Board rigido

,

ISO9001 Flex Circuit Board rigido

,

immersione Tin Pcb di 2.0mm
Lasciate un messaggio
Descrizione di prodotto

immersione rigida Tin Pcb di 2.0mm Flex Circuit Board FR4 alta TG



Il PWB flessibile rigido Flex Circuits Rigid Flex Circuit rigido del PWB della flessione rigida si imbarca su Flex Pcb Manufacturers rigido



PWB rigido della flessione



I prodotti che di HSX la copertura 1~32L FR-4 ha stampato i circuiti, IMS hanno stampato i circuiti, HDI hanno stampato i circuiti, i bordi ad alta frequenza di PTFE ed i bordi del rigidflex. E forniamo il quikturn flessibile/servizi veloci (12 ore - 72 ore) come pure il piccolo volume a grande fabbricazione del PWB del volume.



I prodotti sono ampiamente usati nei campi alta tecnologia, l'industria di comunicazione del lilke, l'industria di alimentazioni elettriche, l'industria elettronica del comsumer, controllo industriale, apparecchi medici, ecc. Possediamo il gruppo alto-istruito e con esperienza del PWB e le attrezzature di produzione avanzate.



Strati massimi: 32layer (lo strato ≥20 deve esaminare)



Dimensione massima del pannello di rivestimento: 740* 500 millimetro (>600 millimetro deve esaminare)



Dimensione minima del pannello di rivestimento: 5 * 5mm


Materiale del PWB: Pi +FR4, FR4, Rogers, TG senza alogeno e alto e rame pesante


Spessore del PWB: 0.2~4.0mm (<0.2 il millimetro, >4 millimetro deve esaminare)



Spessore del rame del PWB: H~5oz



Arco e torsione: 0,075%



Dimensione minima del foro: 0.15mm (<0.15 millimetro deve esaminare)



Dimensione massima del foro: 6.0mm (>6mm, uso che macina per ingrandire i fori)



Luogo di perforazione minimo di HDI: 0.08-0.10MM



Spazio minimo nello strato interno (unilaterale): 4~8L (includa): campione: 4 mil; piccolo volume: 4,5 mil;

8~12L (includa): campione: 5 mil; piccolo volume: 5,5 mil



12~18L (includa): campione: 6 mil; piccolo volume: 6,5 mil



Maschera della lega per saldatura del PWB: Verde di Matt, di verde, blu di Matt e blu, il nero, Matt nero, giallo, rosso, bianco, ecc


Silkscreen del PWB: Bianco, il nero, ecc


Superficie del PWB: HASL senza piombo, oro di immersione, latta di immersione, OSP, ENIG + OSP, argento di immersione, ENEPIG, dito dell'oro



Applicazione: Comunicazioni, industria/comsumer elettronico.





Strato del PWB PWB rigido della flessione (4L)
Superficie del PWB Oro di immersione
Materiale del PWB FR-4, TG170+PI
Spessore del PWB 2.0mm
Dimensione minima del foro 0.2mm
Interlinea minimo 3mil (0.075mm)
Profilo del PWB

Percorso e V-CUT
Maschera della lega per saldatura del PWB Verde, entrambi i lati
Silkscreen del PWB Bianco, entrambi i lati
Spessore del rame del PWB 2/2/2/2oz ha finito
L'altro servizio Assemblea del PWB, ordine del prototipo

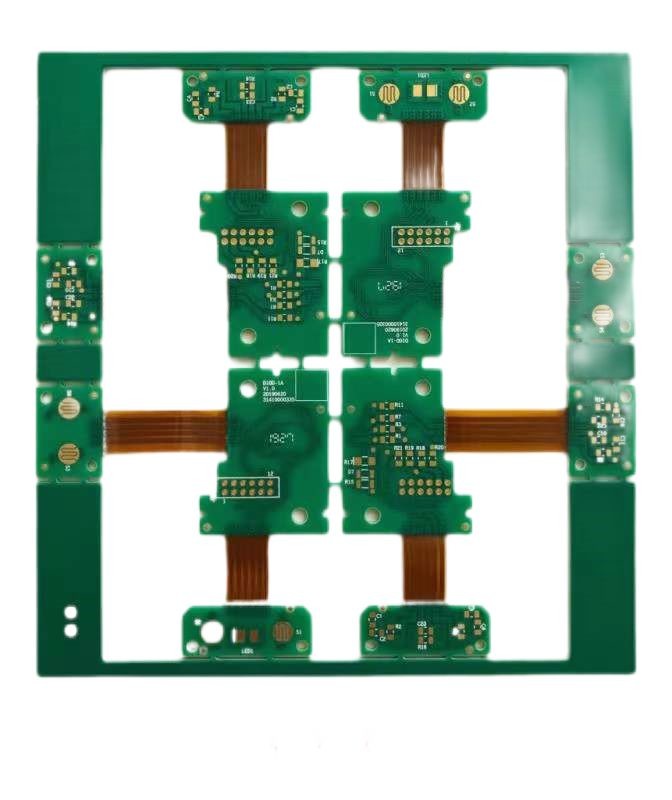

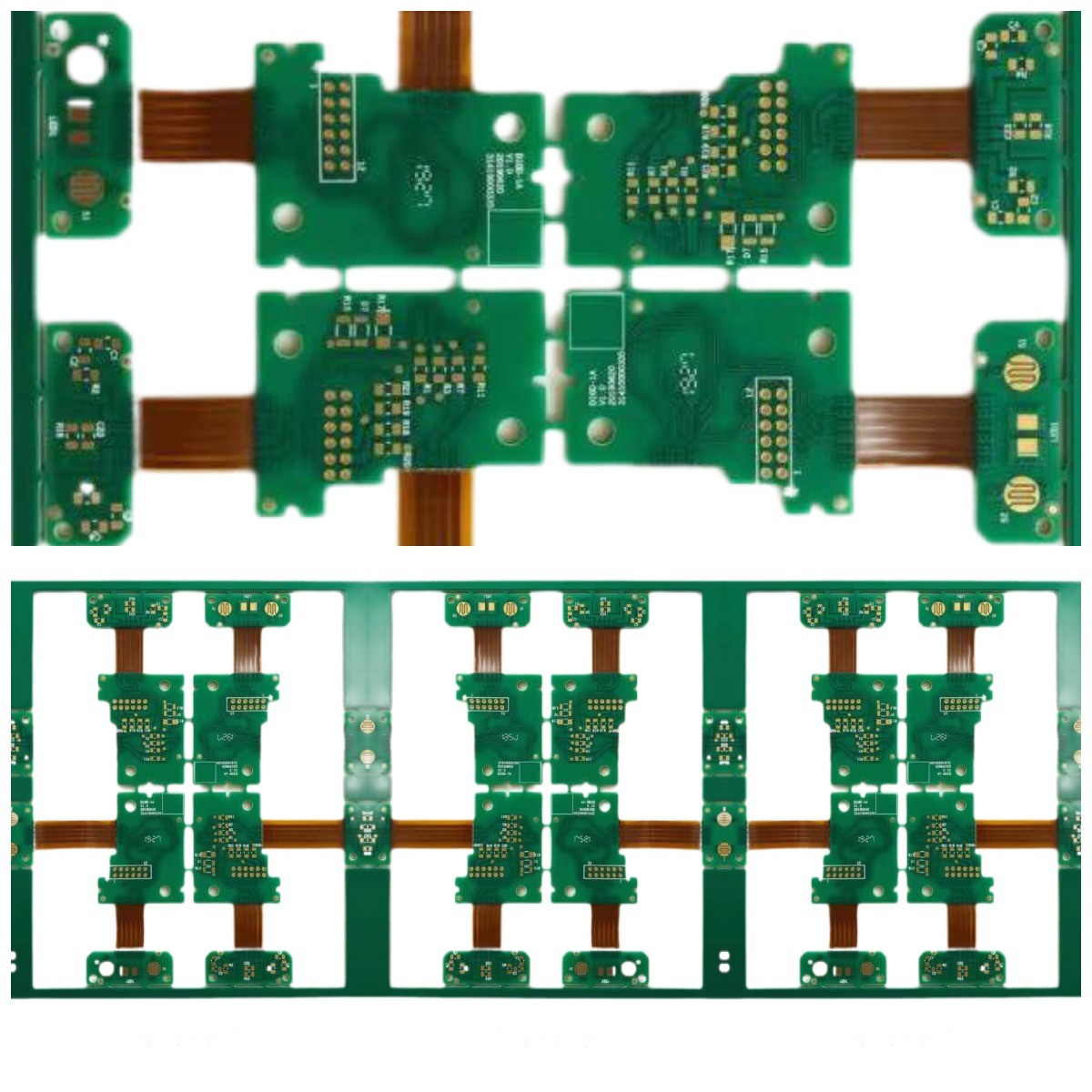

immersione rigida Tin Pcb di 2.0mm Flex Circuit Board FR4 alta TG 0

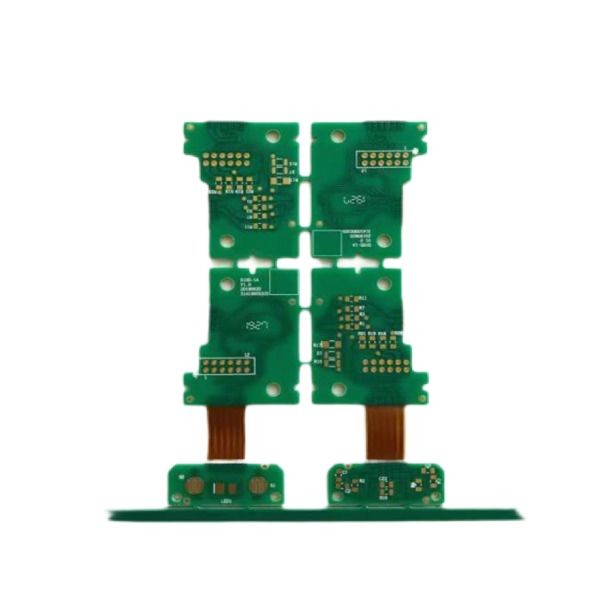

immersione rigida Tin Pcb di 2.0mm Flex Circuit Board FR4 alta TG 1





FAQ:

1. Che servizio potete fornire?

Fabbricazione del PWB, Assemblea del PWB, prototipo rapido



2. Quanto velocemente è il vostro termine d'esecuzione?

24H più veloce per 2L e 4L, 3WDs per il bordo di HDI.



3. Come ottenere citazione rapida?

Fornisca prego l'archivio del gerber ed i dati dettagliati del bordo (strato compreso, spessore del bordo, spessore di rame, trattamento di superficie, maschera della lega per saldatura e colore del silkscreen, richiesta speciale all'occorrenza, quantità della domanda, ecc)



campione:

Strato del PWB 2L
Superficie del PWB IF-HASL
Materiale del PWB FR4, TG170
Spessore di rame 1/1oz ha finito
Maschera della lega per saldatura del PWB Doppio lato, verde
Silkscreen del PWB Doppio lato, bianco
Quantità 15pcs, giorno lavorativo 15



i termini di pagamento 4.What vi fanno hanno?

Trasferimento di cavo (T/T)

Etichette:

3mil Rigid Flex PCB

ENIG 2u 3oz pcb

3oz Multilayer Rigid Flex PCB
