xStrato del PWB | Bordo rapido del PWB della flessione di giro | Materiale | Pellicola polimerica |
---|---|---|---|
Strato di bordo | 2L | Trattamento finito | ENIG |
Spessore di rame | 1/1 oz | Dimensioni minime di perforazione | 0.1mm |
Evidenziare | bordo rapido del PWB della flessione di giro 1oz,bordo del PWB della flessione 1oz,bordo flessibile del PWB 1oz |

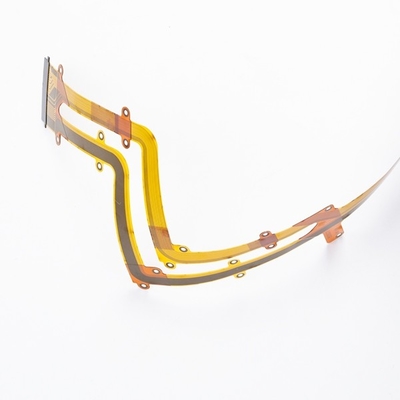

bordo rapido del PWB della flessione di giro 1oz
Il bordo PCBA del PWB della flessione ha stampato il giro rapido PCBA PCBA dell'Assemblea del circuito che fabbrica la fabbricazione di PCBA
PWB flessibile di doppio strato
I circuiti flessibili (anche chiamati come i circuiti della flessione, i circuiti stampato flessibili, il PWB della flessione, ecc) sono consistiti di un film d'isolamento sottile del polimero che ha modelli conduttivi del circuito affigguti su ciò e forniti tipicamente con un rivestimento sottile del polimero per proteggere i circuiti del conduttore. La tecnologia è stata usata per il collegamento degli apparecchi elettronici da molto molto tempo fa. Ora è una delle tecnologie di collegamento più importanti in uso per la fabbricazione di molti prodotti elettronici avanzati.
In pratica ci sono molti generi differenti di circuiti flessibili, compreso uno strato del metallo, i doppi circuiti parteggiati, a più strati e rigidi della flessione. I circuiti possono essere costituiti dall'incidere del rivestimento del foglio metallizzato (normalmente di rame) dalle basi del polimero, placcando il metallo o la stampa degli inchiostri conduttivi tra altri processi.
Vantaggio:
1)Accuratezza delle progettazioni. La maggior parte degli apparecchi elettronici avanzati in uso oggi utilizzano i circuiti flessibili a causa dell'alto livello di precisione preveduto di loro.
2)Sono leggeri. I circuiti possono essere piegati facilmente, così possono essere posizionati in compartimenti.
3)Prestazione a lungo termine. Le qualità superiori dei circuiti flessibili permetterli di avere durevolezza e prestazione a lungo termine. Le caratteristiche di duttilità bassa e di massa contenute in questi bordi li permettono di sormontare l'influenza delle vibrazioni, quindi dando loro la capacità per migliorare la prestazione.
4)Dissipazione di calore. A causa delle progettazioni compatte del circuito, ci sono più brevi percorsi termici hanno generato e la dissipazione del calore più velocemente è confrontata all'altro genere di PCBs.
5)Flessibilità. dovuto la loro capacità di essere flessibile, è facilmente di piegare i circuiti flessibili ai vari livelli quando li installa, così permette di migliorare i livelli di funzionalità di varia elettronica.
Capacità di tecnologia di FPC | |||
Attribuisca (tutte le dimensioni sono mil a meno che specificato altrimenti) |
Fabbricazione in serie (≥ del rendimento 80%, ≥1,33di Cpk) |
Piccola quantità (≥60%, chiavedel rendimento ≥80% del rendimentodi specificazione |
Campione |
FPC (sì/no) | sì | sì | sì |
Conteggio di strato/struttura, massimo. | 2 | 4 | 6 |
Dimensione (L ×W), massimo. | 550mm*250mm | 550mm*250mm | 700mm*250mm |
Spessore nominale (millimetri) | 0.1~0.5 | 0.1~0.5 | 0.1~0.8 |
Tolleranza di spessore | ±10% (>0.3mm)/±0.03mm (≤0.3mm) | ±10% (>0.3mm)/±0.03mm (≤0.3mm) | ±10% (>0.3mm)/±0.03mm (≤0.3mm) |
Tipo superficie di finitura | Oro di HASLHard della ENIGENEPIGOPSI-SilverI-latta | Oro di HASLHard della ENIGENEPIGOPSI-SilverI-latta | Oro di HASLHard della ENIGENEPIGOPSI-SilverI-latta |
ENIG molle (sì/no) | no | no | no |
Tipo del materiale di base | Pi | Pi | PILCPTK |
Spessore di Coverlay (um) | 28/50/60/80 | 28/50/60/80 | 28/50/60/80 |
Spessore adesivo (um) | 25/40/50/65 | 25/40/50/65 | 25/40/50/65 |
Spessore di rame, minuto/massimo (um) | 12-70 | 12-70 | 12-70 |
Spessore del materiale di base, minuto/massimo (um) | 25-75 | 25-75 | 25-100 |
Dimensione perforata meccanica del attraverso-foro (DHS), minuto. | 0,15 | 0,15 | 0,15 |
Placcaggio dell'allungamento, massimo. | 3:1 | 3:1 | 5:1 |
Dimensione del cuscinetto, minuto. | Con il foro diretto: 0.4mm Senza foro diretto: 0.2mm |
Con il foro diretto: 0.4mm Senza foro diretto: 0.2mm |
Con il foro diretto: 0.3mm Senza foro diretto: 0.2mm |
Tolleranza di dimensione del cuscinetto | 20% | 20% | 10% |
Cuscinetto per riempire spazio, minuto. | 4mil | 4mil | 4mil |
Cuscinetto per descrivere tolleranza | ±3mil | ±3mil | ±2mil |
Accurancy di posizione del modello | ±3mil | ±3mil | ±2mil |
Accurancy di posizione del modello dal lato superiore da basare | ±3mil | ±3mil | ±2mil |
Laser tramite diametro del foro/cuscinetto, minuto. | 4/12mil | 4/10mil | 4/10mil |
Linea larghezza/spazio, minuto di Outerlayer (Hoz+plating). | 3/3mil | 3/3mil | 2/2mil |
Linea larghezza/spazio, minuto di Innerlayer (Hoz). | 3/3mil | 3/3mil | 2/2mil |
Linea interna tolleranza di larghezza | ±10% | ±10% | ±10% |
Registrazione di Outerlayer, minuto (diametro del cuscinetto = DHS + X) | DHS + 8 | DHS + 8 | DHS + 6 |
Registrazione di Innerlayer, minuto (diametro del cuscinetto = DHS + X) (L ≤4strati) | DHS + 10 | DHS + 10 | DHS + 8 |
Laser via il passo del foro, minuto. | 0.40mm | 0.40mm | 0.35mm |
Passo meccanico del foro, minuto. | 0.50mm | 0.50mm | 0.40mm |
Tolleranza di posizione del luogo di perforazione | ±2mil | ±2mil | ±2mil |
Tolleranza di dimensione del foro | ±2mil | ±2mil | ±2mil |
Accurancy di posizione dal foro di lavorazione con utensili (PTH&NPTH) da riempire | ±3mil | ±3mil | ±2mil |
Accurancy di posizione dal foro di lavorazione con utensili (PTH&NPTH) da descrivere | ±3mil | ±3mil | ±2mil |
Tolleranza di dimensione del profilo | ±2mil | ±2mil | ±2mil |
Registrazione di LPI/diga, minuto. | 2mil/4mil | 2mil/4mil | 2mil/3mil |
Diga di LPI su CVL | 8mil | 8mil | 8mil |
Finestra aperta/diga di Coverlay | Φ0.5mm/0.3mm | Φ0.5mm/0.3mm | Φ0.3mm/0.2mm |
Registrazione/resinosi di Coverlay | 4mil | 4mil | 2mil |
Materiale di Stifferness | FR4/PI/Steel | FR4/PI/Steel | FR4/PI/Steel |
Diga di Stifferness, minuto. | 12mil | 12mil | 8mil |
Registrazione/resinosi di Stifferness | 8mil/4mil | 8mil/4mil | 4mil/2mil |
Tolleranza di impedenza | 10% | 10% | 5% |
Affidabilità termica (LPI, FCCL, CVL) | 288°/10s/3times | 288°/10s/3times | 288°/10s/3times |
UL qualificata della struttura e del materiale | Pi | Pi | Pi |
FAQ:
Q1: Come posso ottenere una citazione?
: Prego inviici l'archivio del gerber con il formato Gerber, PROTEL 99SE, PROTEL DXP, il PWB di POTERE, CAM350, ODB e fornisca le quantità della domanda. Forniremo di conseguenza la citazione.
Q2: Potete fabbricare il PCBs da un file di immagini?
: No. Ma se potete inviarci un PWB del campione, potremmo clonare la sua progettazione e sistemarci la cosa.
Q3: Avete PWB in azione.
: La maggior parte dei bordi del PWB sono personalizzati ed hanno progettazioni differenti, noi le producono secondo gli archivi del gerber forniti dai clienti.
Q4: Che materiali FR4 usate solitamente?
: Kingboard, ITEQ, Shengyi…
Q5: Che genere di modo della spedizione usate solitamente?
: Per piccolo ordine del volume, suggeriamo sempre di spedire i bordi da DHL, UPS, servizio di porta in porta di Fedex, potremmo usare il vostro conto di spedizione per fare la raccolta o usare il nostro conto per spedire nel termine di consegna di DDU (dazio doganale non pagato).
E per grande ordine del volume, comprimere il costo del trasporto, suggeriremo di sistemare la spedizione da aria o dal mare, naturalmente, se avete vostro proprio spedizioniere e potete fornirci informazioni, possiamo contattarli per sistemare la spedizione.
